Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
 |
| Miejsce pochodzenia: | Changzhou, Chiny |
| Nazwa handlowa: | Junqi |
| Orzecznictwo: | CE, RoHs, REACH |
| Numer modelu: | JQ42RBL / 42JMG50K |
| Minimalne zamówienie: | 5 szt |
|---|---|
| Cena: | USD40-90/PC Negotiable |
| Szczegóły pakowania: | CTN |
| Czas dostawy: | 4 tygodnie po otrzymaniu płatności (na zamówienie), |
| Zasady płatności: | T / T, Western Union, Paypal |
| Możliwość Supply: | 10000set / miesiąc |
| Rodzaj: | Przekładnia planetarna bezszczotkowy silnik prądu stałego | Numer modelu: | JQ42RBL/42JMG50K |
|---|---|---|---|
| Rozmiar ramki: | 42mm | Typ uzwojenia: | Gwiazda |
| Znamionowy moment obrotowy: | 0,5Nm~5Nm | Liczba słupów: | 8 |
| Liczba faz: | 3 | Napięcie znamionowe: | 24VDC |
| Prędkość znamionowa: | 7,1 ~ 1099 obr./min | Stosowanie: | ŁÓDŹ, samochód, rower elektryczny, wentylator, sprzęt AGD, automat przemysłowy |
| Kształt: | Okrągły | ||
| High Light: | Silnik redukcyjny 24 V,silnik redukcyjny 42JMG50K,5 |
||

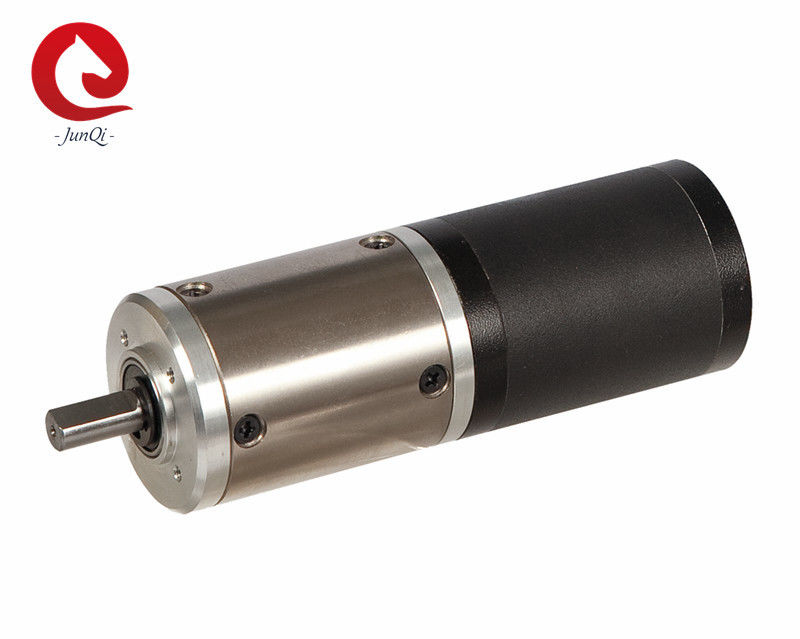

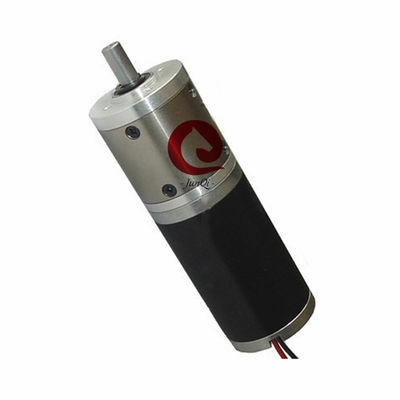

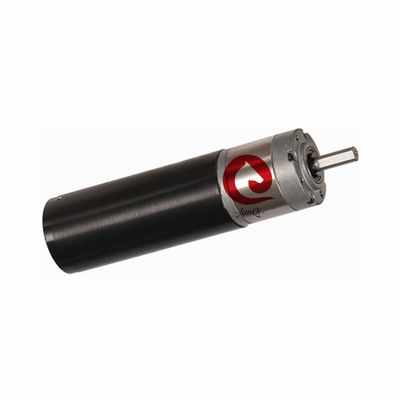

Przekładnia planetarna o średnicy 42 mm, znamionowy moment obrotowy 0,5 Nm ~ 5,0 Nm 24VDC 4000RPM Silnik redukcyjny JQ42RBL / 42JMG50K
Cechy:
Wysoka wydajność i niski poziom hałasu.
Trwała i długa żywotność.
Nadaje się do majsterkowania lub prac mechanicznych.
Schemat przewodów:
| Rodzaj | Kolor | Funkcje |
|
UL1007 AWG26 |
Niebieski | Vcc |
| Żółty | Ha | |
| brązowy | Hb | |
| czerwony | Hc | |
| Zielony | GND | |
|
UL1007 AWG22 |
czerwony | Faza U |
| brązowy | Faza V | |
| Czarny | Faza W |
Specyfikacja silnika napędowego:
| Przedmiot | Jednostka | JQ42RBL30-2455 | JQ42RBL60-2454 |
| Liczba słupów | 8 | 8 | |
| Liczba faz | 3 | 3 | |
| Napięcie znamionowe | VDC | 24 | 24 |
| Prędkość bez obciążenia | obr/min | 5500 | 5400 |
| Prędkość znamionowa | obr/min | 4000 | 4200 |
| Znamionowy moment obrotowy | mN.m | 20 | 56 |
| Moc znamionowa | W | 8.4 | 25 |
| Szczytowy moment obrotowy | mN.m | 60 | 170 |
| Prąd szczytowy | A | 1,7 | 4.4 |
| Rezystancja linii do linii | ohm @ 20 ℃ | 5,9 | 1,6 |
| Indukcyjność linii do linii | mH | 5.1 | 1,94 |
**Uwagi: Powyżejjest standardowym silnikiem, możemy zaprojektować i wyprodukować na zamówienie!!
Rozmiar mechaniczny:
Dane techniczne bezszczotkowego silnika z przekładnią DC:
Dane silnika z przekładnią JQ42RBL30-2445
| Współczynnik redukcji | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| Liczba pociągów zębatych | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| Długość skrzyni biegów (L) | mm | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 | 66,3 | 66,3 | 66,3 | 66,3 |
| Prędkość bez obciążenia | obr/min | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9,7 |
| Prędkość znamionowa | obr/min | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9,0 | 7,1 |
| Znamionowy moment obrotowy | Nm | 0,07 | 0,09 | 0,24 | 0,31 | 0,39 | 0,82 | 1,0 | 1,3 | 1,7 | 2,8 | 3,5 | 4,5 | 5 | 5 |
|
Maksymalne dopuszczalne obciążenie w krótkim czasie |
Nm | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
Dane silnika z przekładnią JQ33RBL80-2490
| Współczynnik redukcji | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| Liczba pociągów zębatych | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| Długość skrzyni biegów (L) | mm | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 |
| Prędkość bez obciążenia | obr/min | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| Prędkość znamionowa | obr/min | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| Znamionowy moment obrotowy | Nm | 0,19 | 0,25 | 0,68 | 0,86 | 1,1 | 2,3 | 2,9 | 3,7 | 4,7 | 5 |
|
Maksymalne dopuszczalne obciążenie w krótkim czasie |
Nm | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
Możemy dostarczyć dodatkową usługę:
Jeśli ten silnik nie pasuje do twojej prośby.Prosimy o kontakt z nami, możemy wykonać niestandardowy wał / uzwojenie / kołnierz montażowy / kabel / złącze. Będziemy współpracować z Tobą i Twoim zespołem, aby zaprojektować silnik, który będzie odpowiadał precyzyjnym potrzebom Twojej aplikacji.Cała inżynieria i wsparcie są wykonywane we własnym zakresie.
Serwis akcesoriów: hamulec, złącze, enkoder
Indywidualny projekt: dostosowane uzwojenie, dostosowany kołnierz, dostosowany wał ....
Często zadawane pytania:
P: Jak długi jest czas realizacji zamówień?
Odp.: czas realizacji: 4 tygodnie po otrzymaniu wpłaty!
P: Jaka jest twoja gwarancja handlowa?
Odp.: 100% ochrona jakości produktu.
100% produkt na czas ochrony przesyłki.
100% ochrona płatności dla Twojej gwarantowanej kwoty.
P: Co to jest Moq?
Odp.: 5 sztuk.Witamy małe zamówienie.
P: czy robisz spersonalizowany produkt?
Odp.: tak, akceptujemy to.
P: O Serii Po Sprzedaży?
O: Usługi posprzedażowe 24/7.
P: Jaki jest poziom jakości twojego produktu?
Odp .: Produkujemy dobrą jakość, odmawiamy produkcji niskiej jakości.
Silnik przekładni planetarnej NEMA17 BLDC:
