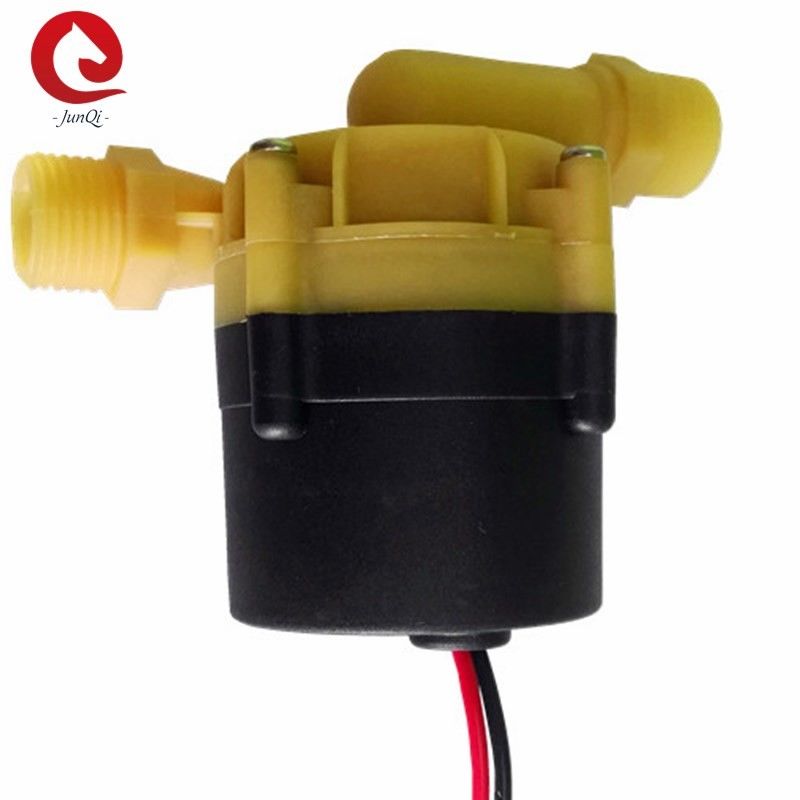

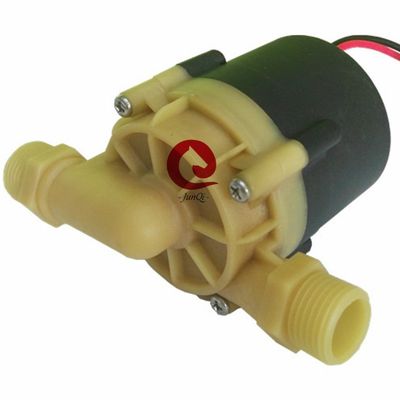

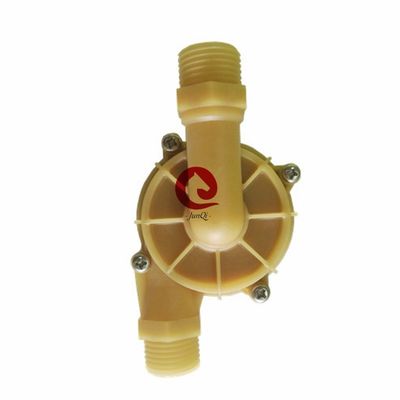

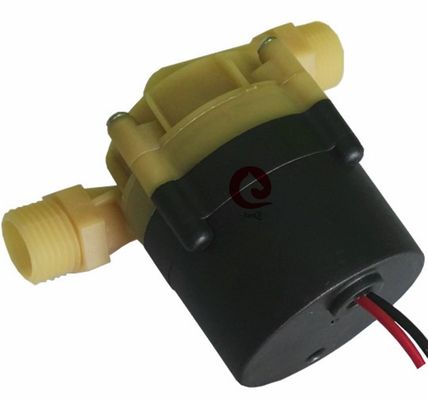

Mały 12V/24V stała prędkość bezszczotkowy silnik stały pompa wodna sprzęt laserowy pompa wody chłodząca

JQ-P6202 bezszczotkowa pompa wodna odśrodkowa prądu stałego do elektrycznego podgrzewacza wody

Pojemność paliwa

Zwiększanie/okrążenie/zmienną częstotliwość/niskie hałasy/centrifugalnysterowanie pompy/PWM

■ Zastosowania

1: Ogrzewanie słoneczne
2: Urządzenia oczyszczające wodę
3: Maszyny do wody pitnej
4: Automatyczny zbiornik wody
5: Urządzenia chłodzące wodą
6: Chłodzenie silnika
7: Chłodzenie urządzeń grzewczych
8: Wieże chłodzące
9: Krajobraz nawadniania

■ Cechy
◆ Pompa odśrodkowa
◆ Przekazywanie siły magnetycznej (struktura pompy z osłoną)
◆ Silnik prądu stałego bez szczotek o wysokiej wydajności, niskim zużyciu energii, wysokiej wydajności i długiej żywotności.
◆ Z szerokim zakresem temperatury pracy
◆ sterowanie prędkością sygnału PWM
◆ Kontrola przepływu
◆ Ochrona odwrotnej biegunowości (opcjonalna)
◆ Ochrona przed suchem (nieobowiązkowa)
◆ Ochrona przed prądem i napięciem
◆ Przeciążenie, ochrona przed nadmierną temperaturą

■ Opis techniczny (części w kontakcie z płynem)
Obudowa głowicy pompy: PK+GF
Wyrób: PPE + GF
Pojemność osłony: PK+GF
Obudowa wału: materiały kompozytowe z żywicy węglowej/obudowa ceramiczna
Oś: oś ceramiczna/oś ze stali nierdzewnej
Pierścień pieczętowy: EPDM

■ Urządzenie napędowe (w tym silnik)
Elektromagnet napędowy: Formie magnetyczne z tworzyw sztucznych
Śruby i orzechy: SUS 304 ze stali nierdzewnej
Silnik napędowy: silnik bez szczotki
Ramy drutu silnika: PPA+GF (czarny)
Obudowa pompy: PPS+GF (odporność na promieniowanie UV)
Wyroby ze stali nierdzewnej SUS 304
Obwód z uchwytem: US 304 ze stali nierdzewnej+ pierścień gumowy tłumiący
Wodoszczelny na podstawie klasyfikacji IP65 (en60529)
Podłączenie: 3 przewody / Wodoszczelny złącze jest opcjonalne
Średnica dyszy:20.5 mm (średnica wewnętrzna:14.5 mm)

■ Specyfikacje modelu

JQ-P6202-2Pin 24 V

■ Instrukcje montażu
Pompy serii JQ-P6202 to pompy odśrodkowe, które wymagają wypełnienia,
Pompa zainstalowana w najniższej pozycji układu w celu zapewnienia, że obrotowiec jest zawsze zanurzony w płynie lub wypełniona przed włączeniem zasilania.

1: Pompa nie powinna działać na sucho, nawet jeśli może działać na sucho przez 30 sekund (po 30 sekundach pracy na sucho automatycznie się zatrzyma), działanie na sucho będzie hałaśliwe,również zwiększa ścieranie się wału i osłony wału.

2: Użyj zalecanej przewodówki z przędzą o średnicy łączącej wlot pompy, jeśli używasz wlotówki węża pompy o mniejszej średnicy.powietrze z zewnątrz łatwiej dostać się do pompy przez rurociąg, to spowoduje pogorszenie wydajności pompy, a także pęcherzyki powietrza powodują uszkodzenie pompy.

3: Z punktu widzenia wjazdu pompy obrót obrotowy jest ruchomy w kierunku wskazówek wskazówek zegara (patrz strzałka na wyjściu).

4: Pompę można zamontować pionowo lub poziomo (zob. rysunek 1).

5W celu uniknięcia suchego biegu (przycięcia powietrza w obrębie obrotu) wylot pompy wody powinien być pionowy lub znajdować się w górnej części obrotu (zob. rysunek 1).

6: Przewód podłączony powinien być zamontowany pionowo (lub bez łokcia w 20 cm), aby powietrze łatwo się rozładowywało, przewód wyjściowy nie powinien być używany w zakresie mniejszym niż 90 stopni Łokieć (zob. rysunek 2).

7: Nie można używać wody morskiej lub innego ciężkiego zanieczyszczenia z płynem wielkoziarnistego zanieczyszczenia jako płynnego medium.

rysunek 1 rysunek 2 rysunek 3

■ Parametry temperatury
Średnia temperatura cieczy: -25°C do +105°C (-13°F do +221°F)
Temperatura otoczenia roboczego: -10°C do +100°C (14°F do +212°F)
Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F)
(do 100 °C, ale skróci żywotność)

■ Ciśnienie w układzie
-0, 2 do 2,5 bara (w temperaturze 100°C).
Żywotność jest większa niż 20 000 godzin w zależności od napięcia znamionowego i temperatury otoczenia 36°C.

■ Zakres napięcia
Pompa wodna o napięciu nominalnym 24V, zakres sprawności 18V - 30V
Chociaż silnik może być stosowany w szerokim zakresie napięcia i temperatury, nadmierne lub zbyt niskie napięcie i temperatura będą miały wpływ na żywotność silnika,pompa nie może być narażona na promieniowanie cieplne otoczenia.

Płyn średni: czysta woda, mieszanina ciekła (Woda o zawartości glikolu poniżej 60%)

■ Parametry elektryczne
Specyfikacja:
Numer specyfikacji kategorii
1 Napięcie znamionowe 24V
2 Napięcie robocze 18V-30V
3 Moc znamionowa 5-55W
3 Zakres przepływu 0-22L/min
4 Zakres podnoszenia 0-11M
5 Hałas ≤ 45 dB
Żywotność 20000H
7 Tryb działania Nieprzerwana praca
8 Średnica wlewu 20,5 mm ((wewnętrzna średnica:14.5 mm)
9 Średnica wylotu 20,5 mm ((wewnętrzna średnica:14.5 mm)

■ Opis okablowania
Standardowa długość drutu: 40 cm (nie ciągnij drutu)

Czarny: DC-

Czerwony: DC+

■ Opis PWM

Trzy sposoby regulacji prędkości

1: analogiczne napięcie 0-5V
2: współczynnik cyklu roboczego PWM 0%-100% (tabela poniżej)
3: częstotliwość wejściowa PWM (1K-10K Hz)

Wszystkie dane są dostosowywalne dla klienta

■Usługa personalizacji:
1:Części pompy dostosowywalne zgodnie ze specyficznymi wymaganiami klienta
2:Pompy ̇ parametry wydajności dostosowywalne do wymagań klienta
3:Optywne akcesoria pompy dostosowywane do wymagań klienta
4:Program specjalnego obwodu dostosowywalny zgodnie z wymaganiami klienta
5:Ogród zewnętrzny może być dostosowywany zgodnie z wymaganiami klienta

■ Konstrukcja pompy wodnej

■ Ogólne wymiary pompy wodnej
