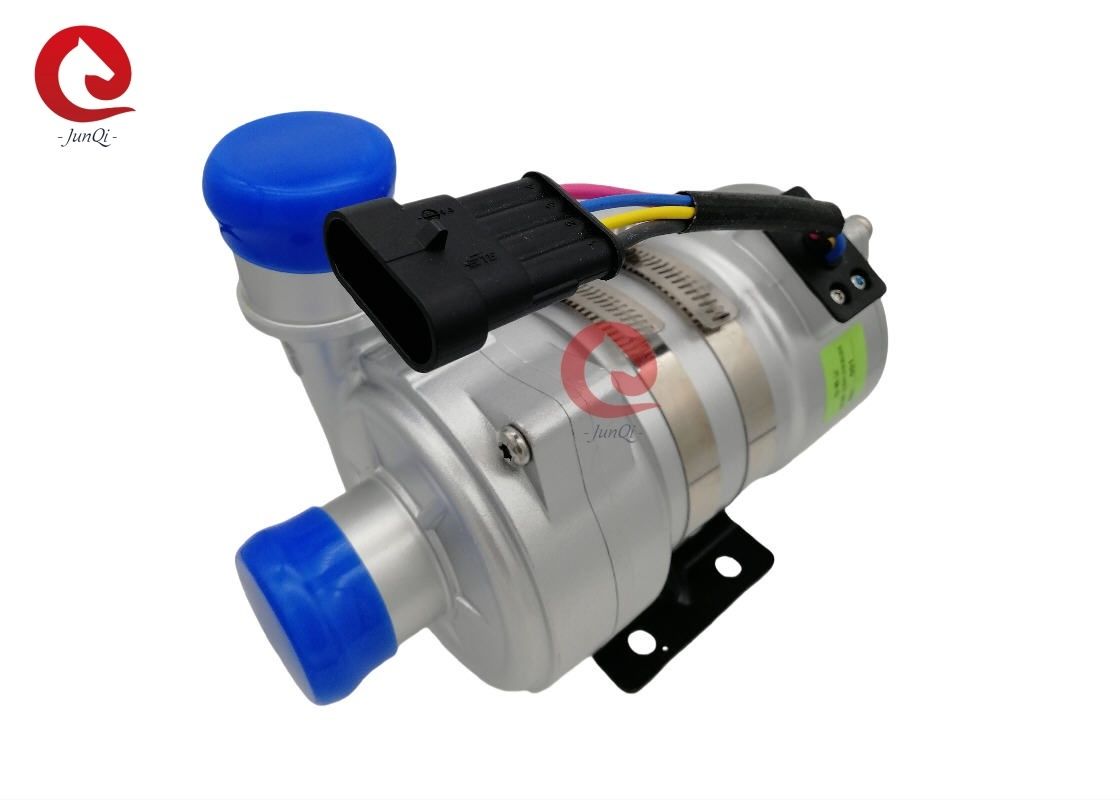

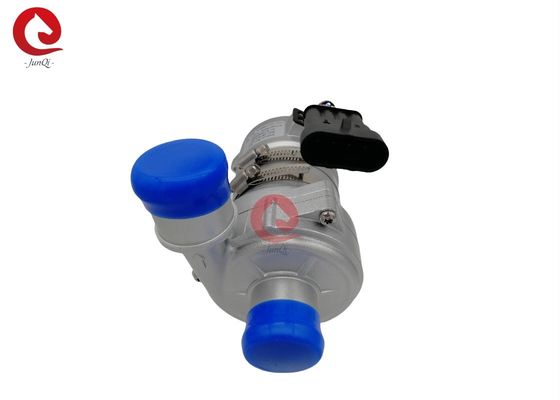

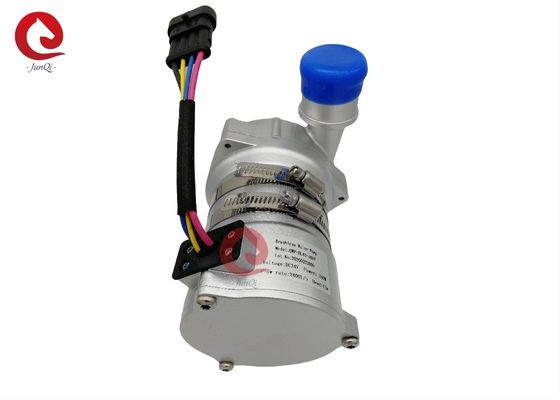

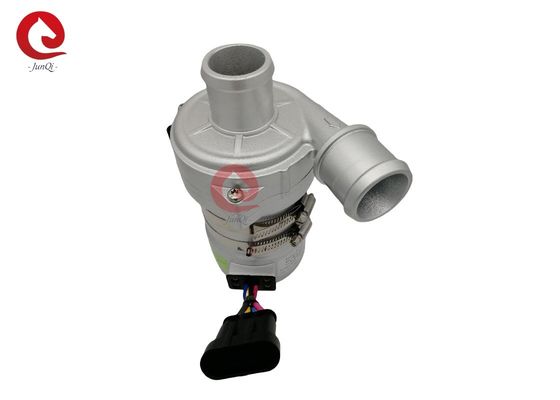

24VDC 17m Hybrid Bus Cooling Bus Water Pump Akumulator paliwowy TS16949

DC 24 V 240 W motoryzacja Elektryczny silnik bezszczotkowy Pompa wodna Do pojazdów BEV Bus / PHEV Cyrkulacja płynu chłodzącego z PWM

Wzmocnienie / cyrkulacja / Zmienna częstotliwość / Cicha / odśrodkowa

Sterowanie PWM / Diagnostyka usterek

■ Aplikacje
Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach cyrkulacji ogrzewania i chłodzenia.

■ Funkcje
◆ Pompa odśrodkowa
◆ Przenoszenie siły magnetycznej
◆ Bezszczotkowy silnik prądu stałego o wysokiej wydajności, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆ Z szerokim zakresem temperatur pracy
◆ Sterowanie prędkością sygnału PWM
◆ Wyjście sygnału diagnostycznego
◆ Ze stałą kontrolą przepływu
◆ Ochrona przed odwrotną polaryzacją
◆ Ochrona przed suchobiegiem
◆ Ochrona przed przepięciami i przepięciami
◆ Przeciążenie, ochrona przed przegrzaniem

■ Opis techniczny (powiązane części mające kontakt z cieczą)
Obudowa głowicy pompy: odlewane ciśnieniowo stopy aluminium
Wirnik: PPS + GF
Wnęka osłony: PPS + GF
Tuleja wału: karborundowe materiały kompozytowe
Wał: wał ze stali nierdzewnej (3CR14)
Obudowa magnesu: plastikowa kapsuła PPS
Pierścień uszczelniający: EPDM
EMC: klasa 3
Hałas: ≤61dB

■ Urządzenie napędowe (w tym silnik)
Wirnik napędowy: magnes w obudowie z tworzywa sztucznego PPS
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: bezszczotkowy silnik prądu stałego
Rama druciana silnika: PPA GF
Obudowa pompy: aluminiowa obudowa odlewana ciśnieniowo z piaskowaniem i anodowaniem + malowanie proszkowe PE.

Wspornik: stal
Obręcz wspornika: stal nierdzewna US 304
Wodoodporność w oparciu o stopień ochrony IP68 (en60529)
Model złącza: AMP282106-1 (dopasowana wtyczka AMP282088-1)
Średnica dyszy: 38 mm (1,5 cala)



■ Instrukcja montażu
Pompy serii OWP-BL43-408T to pompy odśrodkowe, które wymagają wstępnie napełnionego,
Pompa jest zainstalowana w najniższym położeniu systemu, aby wirnik był zawsze zanurzony w cieczy lub wstępnie napełnił pompę przed włączeniem zasilania.

1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho automatycznie się zatrzyma). Praca na sucho powoduje hałas, zwiększając również ścieranie wału i tulei wału.

2: Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy wężowej o mniejszej średnicy, Ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostanie się do pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy , a także pęcherzyki powietrza powodują uszkodzenie pompy.

3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na króćcu tłocznym).

4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec tłoczny powinien być skierowany do góry.

5: Aby uniknąć suchobiegu (powietrze utknęło w wirniku), króciec wylotowy pompy wodnej powinien być pionowy lub znajdować się w górnej części wirnika.(patrz rysunek 1)

6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka w odległości 20 cm), aby ułatwić odprowadzanie powietrza, rura wylotowa nie powinna być umieszczona pod kątem mniejszym niż 90 stopni (patrz rysunek 2).

7: nie można używać wody morskiej ani innych ciężkich zanieczyszczeń z płynnym zanieczyszczeniem o dużym ziarnie jako ciekłym medium.




■ Parametr temperatury
Średnia temperatura cieczy: -40 ℃ do + 85 ℃ (-40 ° F do + 185 ° F)
Temperatura otoczenia podczas pracy: od -40 ° C do + 120 ° C (od -40 ° F do + 248 ° F)
Temperatura przechowywania: od -40 ° C do + 70 ° C (od -40 ° F do + 158 ° F)
(do 100 ℃, ale skróci to żywotność)
■ Ciśnienie w układzie
-0,2 do 2,5 bara (100 ℃ (212 ° F)).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).
■ Zakres napięcia
Znamionowa pompa wodna 24 V, działający zakres 18 V - 32 V.
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale zbyt niskie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na działanie promieniowania cieplnego w otoczeniu.

Średnia ciecz: ciekła mieszanina (woda z poniżej 60% glikolu)


■ Parametry elektryczne

Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):

■ charakter PWM





Zalecany rozmiar przewodu to (na podstawie 3% spadku napięcia)
* Długość przewodu oznacza odległość od pompy do akumulatora


■ Uprzejmości
1. Robocza temperatura otoczenia: -40 ℃ - 120 ℃, podczas instalacji należy unikać zbliżania się do trzech elementów katalitycznych, układu rur odprowadzających gaz i silnika, należy zapewnić odpowiednią temperaturę środowiska pracy.
2. Miejsce montażu pompy wodnej powinno być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.
4. Proszę używać pompy z dala od zapylonego środowiska, kurz jest szkodliwy dla skrócenia żywotności
5. Zwróć uwagę na czystość wody, unikaj zakleszczenia i zablokowania wirnika, aby skrócić żywotność pompy

■ Parametr wydajności

■ Wymiar zewnętrzny
