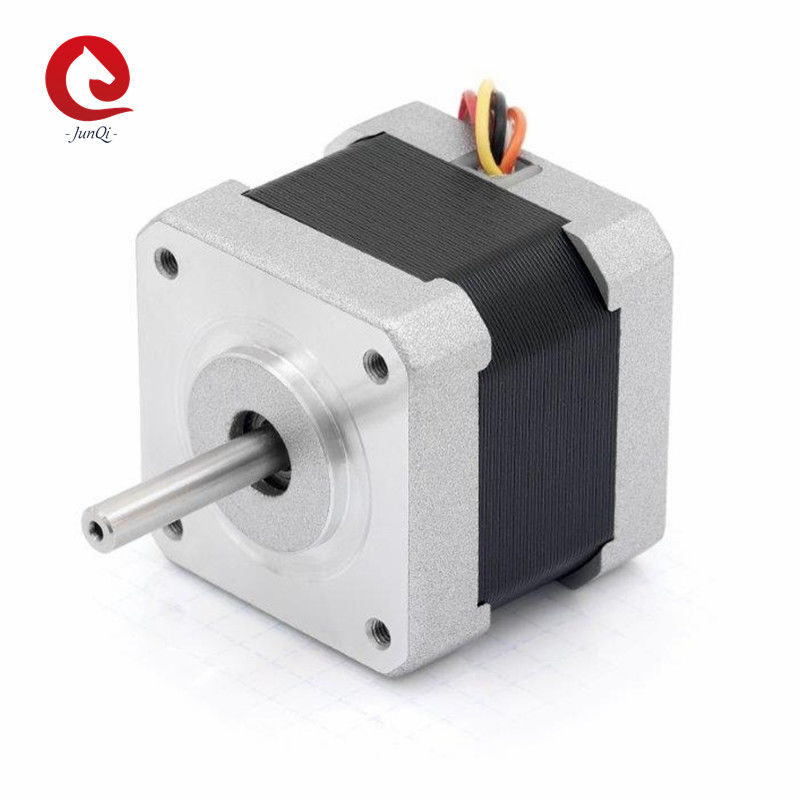

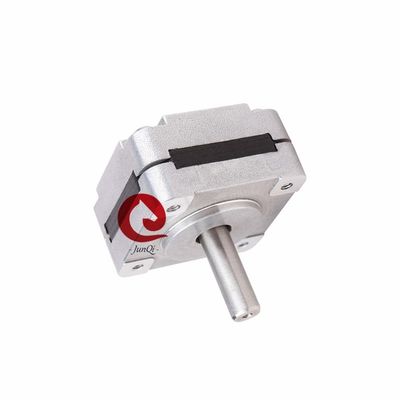

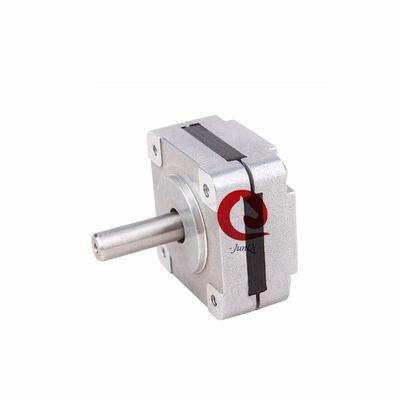

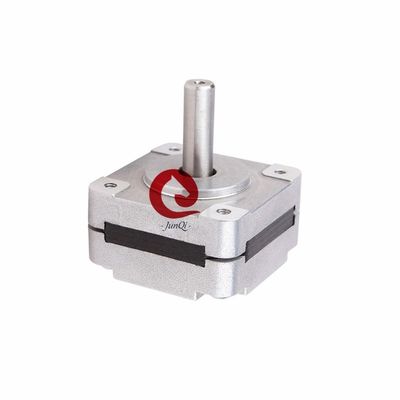

2-fazowy silnik krokowy NEMA16(39mm) 1,8 stopnia
Cechy:
1. Niska bezwładność, szybka reakcja
2. Wysoki moment obrotowy, wysoka wydajność
3. Niskie wibracje, niski poziom hałasu
4. Mały rozmiar
Ogólna specyfikacja:
| Przedmiot |
Specyfikacja |
| Kąt kroku |
1,8° |
| Dokładność kąta kroku |
±5% (pełny krok, bez obciążenia) |
| Gra radialna |
0,02 mm przy 450 g |
| Gra osiowa |
0,08 mm przy 450 g |
| Maksymalna siła promieniowa |
28N (20mm od kołnierza) |
| Maksymalna siła osiowa |
10N |
| Wytrzymałość dielektryczna |
600VAC/1S |
| Rezystancja izolacji |
100MΩ, 500VDC |
| Temperatura otoczenia |
-20 ℃ ~ + 50 ℃ |
| Klasa izolacji |
Klasa B |
Szybkie szczegóły:
| Model |
Rozmiar ramy |
Faza |
Typ wału |
Długość ciała
(mm)
|
Trzymanie momentu obrotowego
(Nm)
|
Prąd znamionowy
(A)
|
| JQ39HB44-0304A |
NEMA16 (39mm) |
2 |
Pojedynczy wał |
44 |
0,28 |
0,3 |
| JQ39HB38-0806A |
NEMA16 (39mm) |
2 |
Pojedynczy wał |
38 |
0,2 |
0,8 |
| JQ39HB38-0504A |
NEMA16 (39mm) |
2 |
Pojedynczy wał |
38 |
0,29 |
0,5 |
| JQ39HB34-0306A |
NEMA16 (39mm) |
2 |
Pojedynczy wał |
34 |
0,13 |
0,3 |
| JQ39HB34-0404A |
NEMA16 (39mm) |
2 |
Pojedynczy wał |
34 |
0,21 |
0,4 |
| JQ39HB20-0506A |
NEMA16 (39mm) |
2 |
Pojedynczy wał |
20 |
0,065 |
0,5 |
| JQ39HB20-0404A |
NEMA16 (39mm) |
2 |
Pojedynczy wał |
20 |
0,065 |
0,4 |
Rozmiar mechaniczny:
Schemat połączeń:
Krzywa momentu obrotowego:
Specyfikacja elektryczna:
| Model |
Aktualny
/Faza
|
Opór
/Faza
|
Indukcyjność
/Faza
|
Holding
Moment obrotowy
|
Zatrzymanie
Moment obrotowy
|
# potencjalnych klientów |
Wirnik
Bezwładność
|
Długość |
Waga |
| Pojedynczy wał |
A |
Ω |
mH |
Nm |
Nm |
# |
g-cm2 |
mm |
kg |
| JQ39HB20-0404A |
0,4 |
6.6 |
6,0 |
0,065 |
0,005 |
4 |
11 |
20 |
0,12 |
| JQ39HB20-0506A |
0,5 |
15 |
6,0 |
0,065 |
0,005 |
6 |
11 |
20 |
0,12 |
| JQ39HB34-0306A |
0,4 |
30 |
43 |
0,21 |
0,012 |
4 |
20 |
34 |
0,18 |
| JQ39HB34-0504A |
0,3 |
34 |
20 |
0,13 |
0,012 |
6 |
20 |
34 |
0,18 |
| JQ39HB38-0504A |
0,5 |
22 |
40 |
0,29 |
0,018 |
4 |
24 |
38 |
0,2 |
| JQ39HB38-0806A |
0,8 |
7,5 |
8 |
0,2 |
0,018 |
6 |
24 |
38 |
0,2 |
| JQ39HB44-0304A |
0,3 |
40 |
60 |
0,28 |
0,025 |
4 |
40 |
44 |
0,25 |
Możemy dostarczyć dodatkową usługę:
Jeśli ten silnik nie pasuje do Twojej prośby. Prosimy o kontakt z nami. Możemy wykonać niestandardowy wał / uzwojenie / kołnierz montażowy / kabel / złącze. Będziemy współpracować z Tobą i Twoim zespołem, aby zaprojektować silnik, który będzie dokładnie odpowiadał potrzebom Twojej aplikacji. Całość prac inżynieryjnych i wsparcia odbywa się we własnym zakresie.
Serwis akcesoriów: skrzynia biegów, złącze
Indywidualny projekt: niestandardowe uzwojenie, dostosowany kołnierz, dostosowany wał….
Certyfikat:
Często zadawane pytania:
P: Jak długi jest czas realizacji zamówień?
Odp.: Czas realizacji: 4 tygodnie po otrzymaniu wpłaty
P: Jakie jest Twoje ubezpieczenie handlowe?
Odp.: 100% ochrona jakości produktu.
100% terminowa ochrona przesyłki.
100% ochrona płatności dla objętej kwoty.
P: Co to jest Moq?
Odp.: 5 sztuk. Witamy w małym zamówieniu.
P: Czy tworzysz produkt niestandardowy?
Odp.: tak, akceptujemy to.
P: O serwisie po sprzedaży?
Odp.: Usługi posprzedażne 24 godziny na dobę, 7 dni w tygodniu.
P: Co powinienem zrobić, jeśli nie jestem zadowolony z Twojego produktu?
Odp.: jeśli występują wady jakościowe, możemy wymienić dla Ciebie dobry.
Generalnie problem ten występuje rzadko.
P: Jaki jest termin płatności?
Odp.: T/T i Paypal są częściej używane, skontaktuj się z nami, aby uzyskać szczegółowe informacje
P: Jaki jest poziom jakości Twojego produktu?
Odp.: Produkujemy dobrą jakość, odmawiamy produkcji niskiej jakości.
