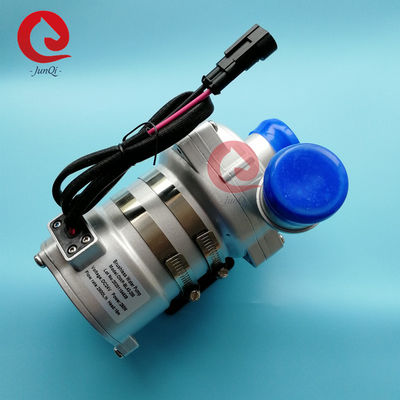

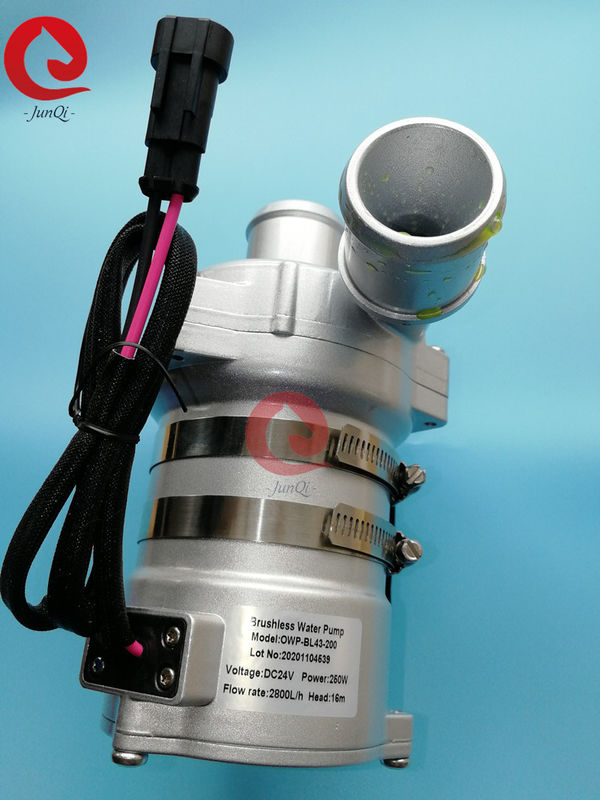

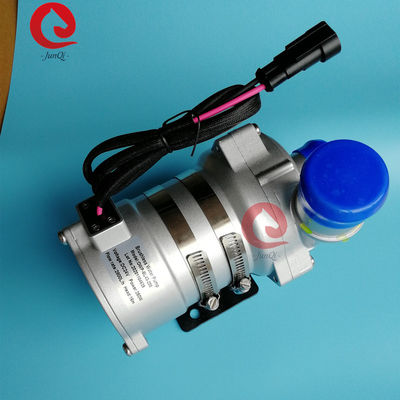

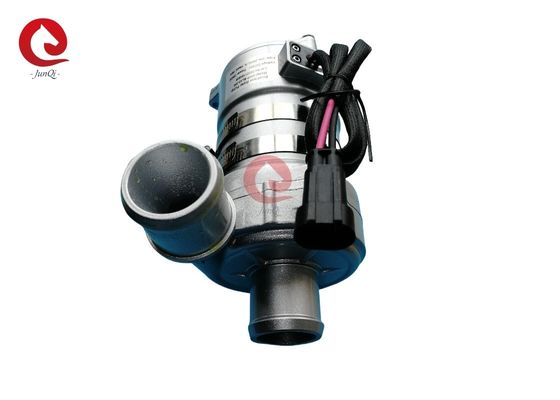

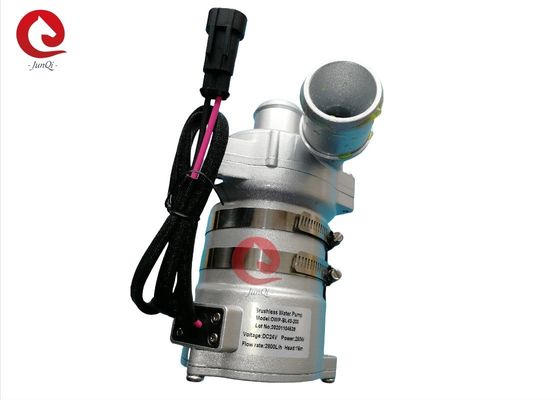

24VDC Junqi JP-BL43-200 Bezszczotkowa pompa wodna dla samochodów prądu prądu 2800LPH do chłodzenia silnika

24VDC Junqi JP-BL43-200 Bezszczotkowa pompa wodna automatyczna DC do chłodzenia silnika

■ Zastosowania
Szeroko stosowane w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach cyrkulacji ogrzewania i chłodzenia.

■ Cechy
◆ Pompa odśrodkowa
◆ Przekazywanie siły magnetycznej
◆ Silnik prądu stałego bez szczotek o wysokiej wydajności, niskim zużyciu energii, wysokiej wydajności i długiej żywotności.
◆ Z szerokim zakresem temperatury pracy
◆ sterowanie prędkością sygnału PWM
◆ Wynik sygnału diagnostycznego
◆ Kontrola przepływu
◆ Ochrona odwrotnej biegunowości
◆ Ochrona przed suchym ruchem
◆ Ochrona przed prądem i napięciem
◆ Przeciążenie, ochrona przed nadmierną temperaturą

■ Opis techniczny (powiązane części w kontakcie z cieczą)
Obudowa głowicy pompy: Stopy aluminium odlewane na maty
Wzmocnienie: PPS+GF
Pojemność osłony: PPS+GF
Obudowa wału: materiały kompozytowe z karborundu
Włócznia: stalowa nierdzewna ((3CR14)
Obudowa magnetyczna: plastikowa kapsuła PPS
Pierścień pieczętowy: EPDM
EMC: klasa 3
Hałas: ≤ 61 dB

■ Urządzenie napędowe (w tym silnik)
Prędkościowy wirnik: magnet kapsułkowany z tworzyw sztucznych PPS
Śruby i orzechy: SUS 304 ze stali nierdzewnej
Silnik napędowy: bezszczotkowy silnik prądu stałego
Ramowanie drutu silnika: PPA GF
Obudowa pompy: aluminiowa obudowa do odlewania drukowanego z piaskowaniem i anodowaniem + powłoka PE.

Włócznik: stal
Obwód z uchwytu: stal nierdzewna US 304
Wodotrzymałość na podstawie klasyfikacji IP68 (en60529)
Model złącza: AMP282106-1 (spójna wtyczka AMP282088-1)
Średnica dyszy: 38 mm (1,5 cala)



■ Instrukcje montażu
Pompy serii JP-BL43-200 to pompy odśrodkowe, które wymagają wypełnienia,
Pompa zainstalowana w najniższej pozycji układu w celu zapewnienia, że obrotowiec jest zawsze zanurzony w płynie lub wypełniona przed włączeniem zasilania.

1: Pompa nie powinna działać na sucho, nawet jeśli może działać na sucho przez 15 minut (po 15 minutach pracy na sucho automatycznie się zatrzyma), działanie na sucho będzie hałaśliwe,również zwiększa ścieranie się wału i osłony wału.

2: Użyj zalecanej rury o średnicy łączącej wlot pompy, jeśli używasz wtoku węża pompy o mniejszej średnicy.powietrze z zewnątrz łatwiej dostać się do pompy przez rurociąg, to spowoduje pogorszenie wydajności pompy, a także bąbelki powietrza powodują uszkodzenie pompy.

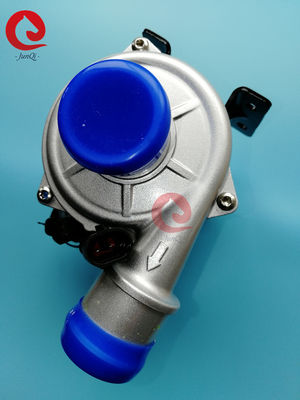

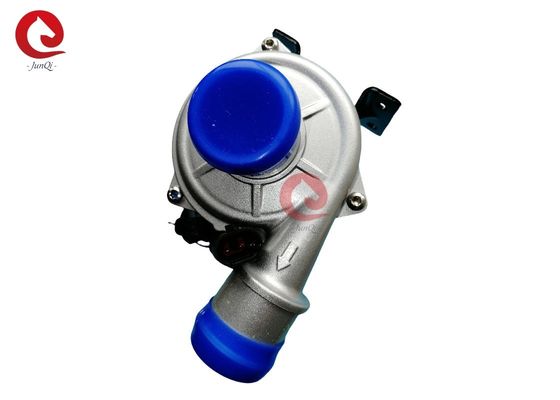

3: Z punktu widzenia wjazdu pompy obrót obrotowy jest ruchomy w kierunku wskazówek wskazówek zegara (patrz strzałka na wyjściu).

4: Pompę można zamontować pionowo lub poziomo (zob. rysunek 1).

5W celu uniknięcia suchego biegu (przycięcia powietrza w obrębie obrotu) wylot pompy wody powinien być pionowy lub znajdować się w górnej części obrotu (zob. rysunek 1).

6: Przewód podłączony powinien być zamontowany pionowo (lub bez łokcia w 20cm) aby powietrze łatwo się rozładowywało, przewód wyjściowy nie powinien być używany w odległości mniejszej niż 90 stopni łokcia (zob. rysunek 2).

7: Nie można używać wody morskiej lub innego ciężkiego zanieczyszczenia z płynem wielkoziarnistego zanieczyszczenia jako płynnego medium.




■ Parametry temperatury
Średnia temperatura płynu: -40°C do +85°C (-40°F do +185°F)
Temperatura otoczenia roboczego: -40°C do +120°C (-40°F do +248°F)
Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F)
(do 100 °C, ale skróci żywotność)
■ Ciśnienie w układzie
-0, 2 do 2,5 bara (w temperaturze 100°C).
Żywotność jest większa niż 20 000 godzin w zależności od napięcia znamionowego i temperatury otoczenia 36°C.
■ Zakres napięcia
Pompa wodna o napięciu nominalnym 24V, zakres sprawności 18V - 32V
Chociaż silnik może być stosowany w szerokim zakresie napięcia i temperatury, nadmierne lub zbyt niskie napięcie i temperatura będą miały wpływ na żywotność silnika,pompa nie może być narażona na promieniowanie cieplne otoczenia.

Płyn średni: mieszanina płynna (Woda o zawartości glikolu poniżej 60%)


■ Parametry elektryczne

Model złącza i odpowiednie właściwości elektryczne (zob. rysunek 3):

■ Uwaga
1. temperatury otoczenia roboczego: -40°C-120°C, należy unikać zbliżania się do trzyelementów katalizatora, układu rur wyładowania gazu i silnika podczas instalacji,zapewnienie temperatury środowiska pracy.
2Pozycja montażu pompy wody powinna być możliwie najbliżej niskiego poziomu wody, aby wydłużyć żywotność pompy.
4Proszę używać pompy z dala od zakurzonego środowiska, pył jest szkodliwy, aby skrócić żywotność
5. zwrócić uwagę na czystość wody, unikać zagęszczenia i impeller-zablokowane, aby skrócić żywotność pompy

■ Parametry wydajności



■Dymencja zewnętrzna
