Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | JEUNKEI |
| Orzecznictwo: | ISO9001, RoHs,CE |
| Numer modelu: | JQ28STH45/51-28PG |
| Minimalne zamówienie: | 5 sztuk (dostępna próbka) |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | pakiet do eksportu |
| Czas dostawy: | zależy od ilości zamówienia / do negocjacji |
| Zasady płatności: | T / T, Western Union, Paypal |
| Możliwość Supply: | 10000 sztuk na miesiąc |

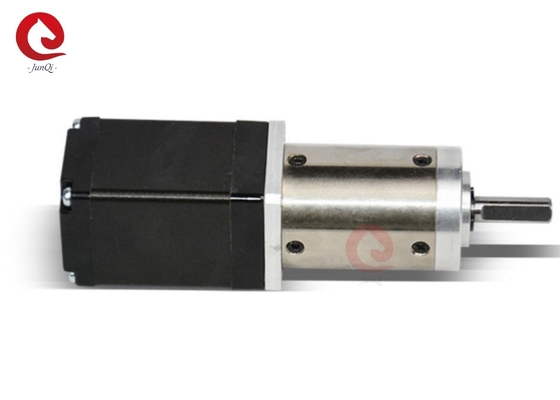

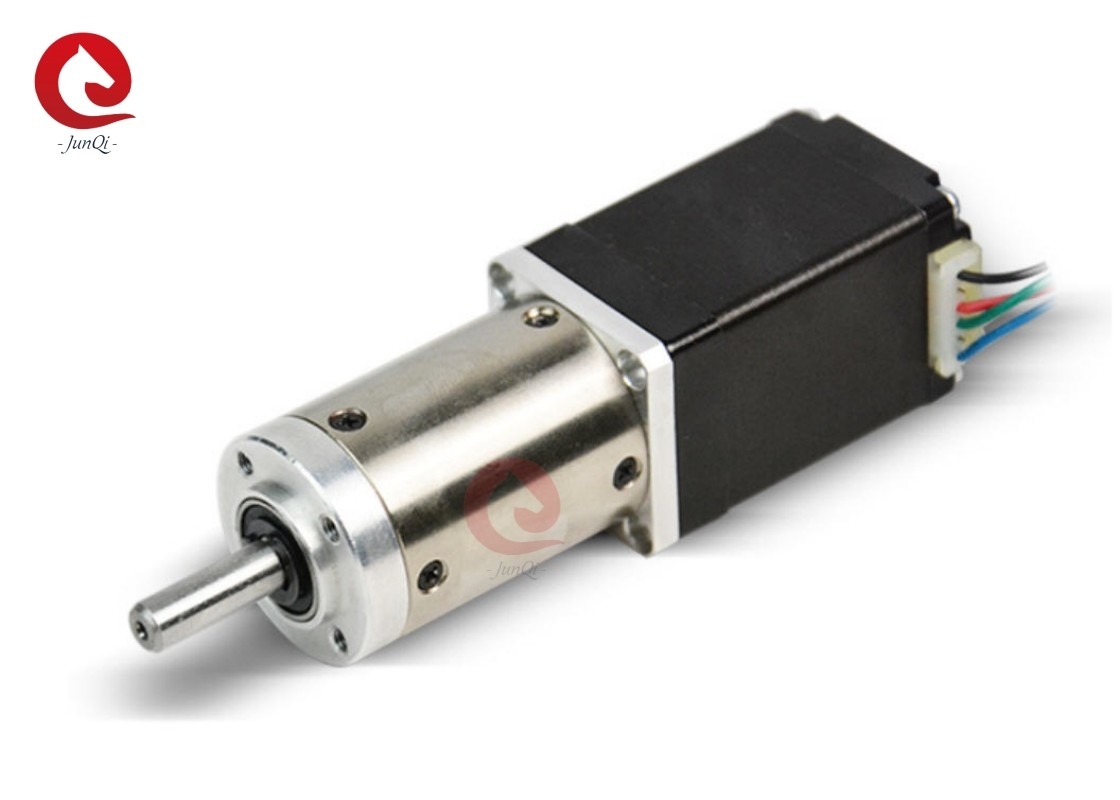

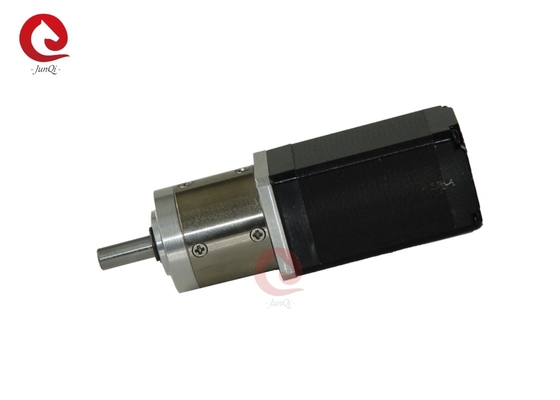

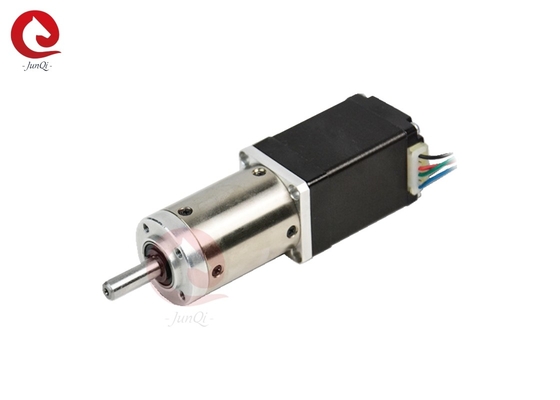

| nazwisko: | Silnik krokowy z przekładnią planetarną Nema11 | Model nr.: | JQ28STH45/51-28PG |
|---|---|---|---|
| Napęd nominalny: | 3,4/4,4 V | Prąd/faza: | 0,95A |
| Przewody przewodów: | 6 | Współczynnik redukcji: | 3,71/5,18/14/19/27/51/72/100/139/189 |
| Materiał pierścienia zębatego: | Metal | Dopuszczalny zakres obciążenia: | 1,2 Nm~4,0 Nm |
| Gwarancja: | 12 miesięcy | Wybór: | Enkoder, Skrzynia biegów, Złącze, Hamulec |
| Podkreślić: | nema 11 hybrydowy silnik krokowy,28 mm hybrydowy silnik krokany,Silnik stopniowy hybrydowy z przekładnią planetarną |
||
Specyfikacje hybrydowego silnika krokowego JQ28STH:
| Model nr. |
Rated napięcie |
Aktualny/ Faza |
Odporność/ Faza |
Indukcja/ Faza |
Własność Moment obrotowy |
# z Wprowadza |
Rotacja Inercja |
Waga |
| V | A | Ω | mH | kg.cm | g-cm2 | kg | ||
| JQ28STH45-0956A | 3.4 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12 | 0.14 |
| JQ28STH51-0956A | 4.4 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18 | 0.2 |
Zestaw biegów planetarnych:
Materiał pierścienia: Metal
łożyska przy wyjściu: łożyska kulkowe
Maks.Obciążenie promieniowe ((10 mm od kołnierza): 100N
Maks.Obciążenie osiowe wału: 50N
Odległość promieniowa wału (w pobliżu kołnierza): ≤ 0,07 mm
Odtwarzanie osiowe wału: ≤0,3 mm
Specyfikacja parametrów przekładni planetarnej:
| Zmniejszenie | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 72 | 100 | 139 | 189 |
| Liczba pociągów biegów | 1 | 2 | 3 | 4 | ||||||
| Długość ((L2) (mm) | 29.0 | 36.1 | 43.0 | 49.9 | ||||||
| Maksymalny moment obrotowy (kg.cm) | 12 | 20 | 40 | 40 | ||||||
| Krótkoterminowy dopuszczalny moment obrotowy (kg.cm) | 40 | 60 | 120 | 120 | ||||||
| Efektywność (%) | 90 | 81 | 73 | 66 | ||||||
| Reakcja przeciwna w stanie braku obciążenia | 00,6° | 10,0° | 10,5° | 10,5° | ||||||
| Masa (g) | 75 | 97 | 119 | 141 | ||||||
Silnik może być zaprojektowany i wyprodukowany na zamówienie.
Wymiary silnika skrzyni biegów planetarnych:
