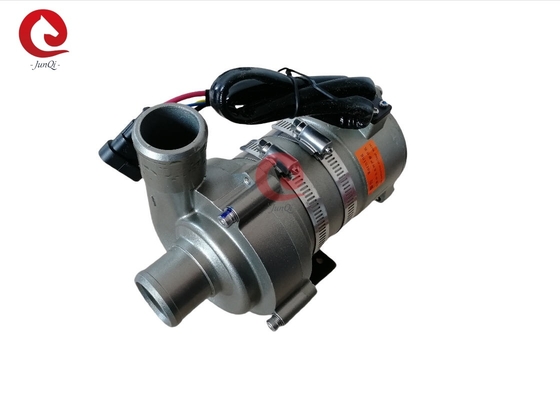

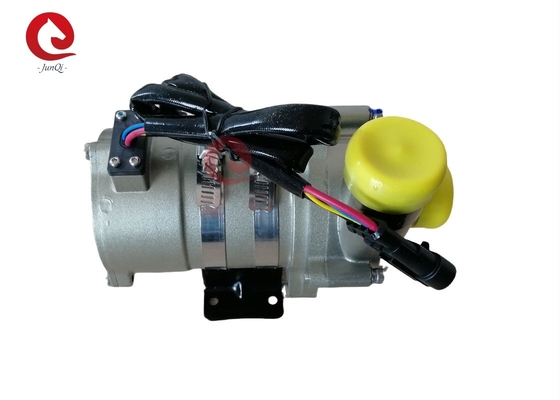

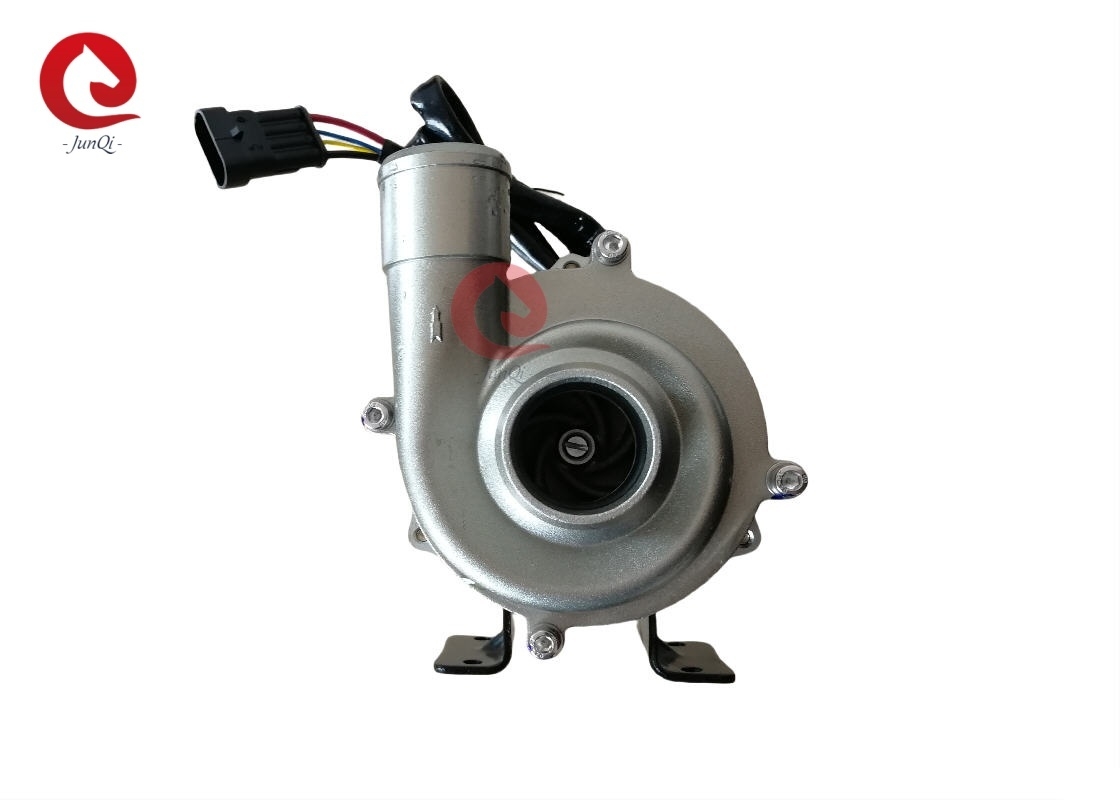

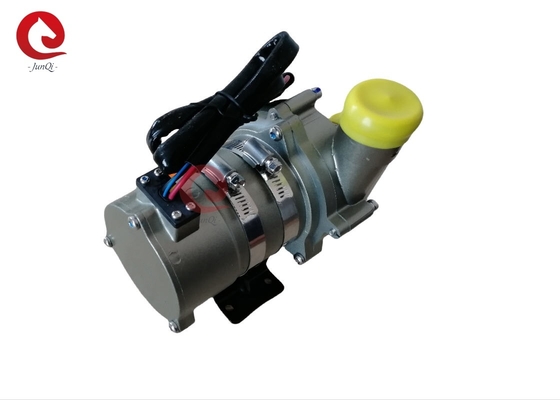

Bezszczotkowa pompa odśrodkowa z silnikiem prądu stałego DC 24V 240W elektryczna pompa wodna o dużej wytrzymałości do autobusu elektrycznego, akumulatora ciężarówki i chłodzenia kontrolera z PWM
OWP-7000KL67 240W elektryczna pompa wodna do dużych obciążeń do akumulatora autobusu elektrycznego/ciężarówki i układu chłodzenia sterownika
■ Aplikacje
Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych instalacjach grzewczych
system obiegu chłodzenia.
■ Funkcje
◆ Pompa odśrodkowa
◆ Przenoszenie siły magnetycznej
◆ Bezszczotkowy silnik prądu stałego o wysokiej wydajności, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆ Z szerokim zakresem temperatur roboczych
◆ Sterowanie prędkością sygnału PWM (opcjonalnie)
◆ Wyjście sygnału diagnostycznego (opcjonalnie)
◆ Z regulacją stałego przepływu
◆ Zabezpieczenie przed odwrotną polaryzacją
◆ Zabezpieczenie przed suchobiegiem
◆ Przepięcie, ochrona nadprądowa
◆ Przeciążenie, ochrona przed przegrzaniem
■ Opis techniczny (odnośne części mające kontakt z cieczą)
Obudowa głowicy pompy: stopy aluminium odlewanego ciśnieniowo
Wirnik: PPS+GF
Wnęka tarczy: PPS+GF
Tuleja wału: materiały kompozytowe z karborundu
Wał: wał ze stali nierdzewnej (3CR14).
Obudowa magnesu: plastikowa kapsuła PPS
Pierścień uszczelniający: EPDM
■ Urządzenie napędowe (w tym silnik)
Wirnik napędowy: magnes w plastikowej kapsułce PPS
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: silnik bezszczotkowy
Rama drutu silnika: PPA GF
Obudowa pompy: Aluminiowa obudowa odlewana ciśnieniowo z piaskowaniem i anodowaniem + powłoka proszkowa PE.
Wspornik: stal
Obręcz wspornika: stal nierdzewna US 304
Wodoodporność na podstawie stopnia ochrony IP67 (en60529)
Model złącza: AMP282104-1 (dopasowana wtyczka AMP282109-1)
Średnica dyszy: 40mm (1.5 cala)
■ Instrukcja montażu
Pompy serii OWP-7000KL67 to pompy odśrodkowe wymagające wstępnego napełnienia,
Pompa zainstalowana w najniższej pozycji systemu, aby zapewnić, że wirnik jest zawsze
zanurzony w cieczy lub wstępnie napełniony pompą przed włączeniem zasilania.
1: Pompa nie powinna pracować na sucho, nawet jeśli może pracować na sucho przez 15 minut (po 15
minut pracy na sucho, zatrzyma się automatycznie), praca na sucho będzie hałasować, również narastając
ścieranie wału i tulei wału.
2: Użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz mniejszej średnicy
wlot pompy węża, ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej wchodzi do
pompować przez rurociąg, spowoduje to pogorszenie wydajności pompy, a także powietrza
pęcherzyki mogą uszkodzić pompę.
3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na
port wylotowy).
4: Pompę można zainstalować pionowo lub poziomo (patrz rysunek 1) Po zainstalowaniu
pionowo, port wylotowy powinien być skierowany do góry.
5: Aby uniknąć pracy na sucho (powietrze utknęło w wirniku), port wylotowy pompy wodnej powinien
znajdować się pionowo lub w górnej części wirnika.(patrz rysunek 1)
6: podłączona rura powinna być zamontowana pionowo (lub bez kolanka w odległości 20 cm), aby powietrze
łatwo się rozładowuje, rury wylotowej nie należy używać pod kątem mniejszym niż kolano 90 stopni (patrz rysunek 2).
7: Nie można używać wody morskiej ani innych ciężkich zanieczyszczeń cieczą zanieczyszczającą duże ziarna jako cieczą
średni .
Parametr temperatury
Średnia temperatura cieczy: -40℃do +85℃(-40°F do + 185°F)
Robocza temperatura otoczenia: -40℃do +120℃(-40°F do +248°F)
Temperatura przechowywania:-40℃do +70℃(-40°F do +158°F)
(do 100℃, ale skróci to żywotność)
■Ciśnienie systemowe
-0,2 do 2,5 bara ( 100℃(212°F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i 36℃(86°F) otoczenia
temperatura.
■Zakres napięcia
Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 32 V
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale nadmiernych lub zbyt
niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być
wystawiony na działanie promieniowania cieplnego otoczenia.
Średnia ciecz: płynna mieszanina (woda o zawartości glikolu poniżej 60%)
■Parametr elektryczny
|
Napięcie robocze
(VDC)
|
Moc znamionowa
(W)
|
Przepływ znamionowy
(dł./wys.)
|
Wymiary
(mm)
|
Waga
(G)
|
| 24V(18V-32V) |
240 W |
Q=2800L/H,
H≥16M
|
190*90*157 |
2200g |
Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):
|
AMP282104
(Dopasowana wtyczka AMP282109-1)
|
1 |
2 |
| +24V |
GND |
| Grubość drutu |
Najdłuższy używany drut* |
| |
24 V |
| 1,5 mm² |
16m |
| 2,5 mm² |
25m |
| 3 mm² |
31m |
| 4 mm² |
40m |
Zalecany rozmiar przewodu to (na podstawie 3% spadku napięcia)
*Długość przewodu oznacza odległość od pompy do akumulatora
■Uprzejmości
1. Robocza temperatura otoczenia: -40 ℃ - -120 ℃, podczas instalacji należy unikać zbliżenia się do trójelementowego układu katalitycznego, układu rur odprowadzających gaz i silnika, zapewnić temperaturę środowiska pracy.
2. Pozycja montażu pompy wodnej powinna być jak najbardziej zbliżona do niskiego poziomu wody, aby wydłużyć żywotność pompy.
4. Proszę używać pompy z dala od zakurzonego otoczenia, pył jest szkodliwy i skraca żywotność
5. Zwróć uwagę na czystość wody, unikaj zakleszczenia i zablokowania wirnika, aby skrócić żywotność pompy
■Parametr wydajności
