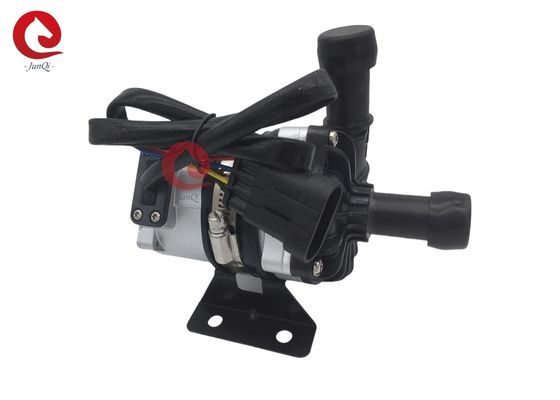

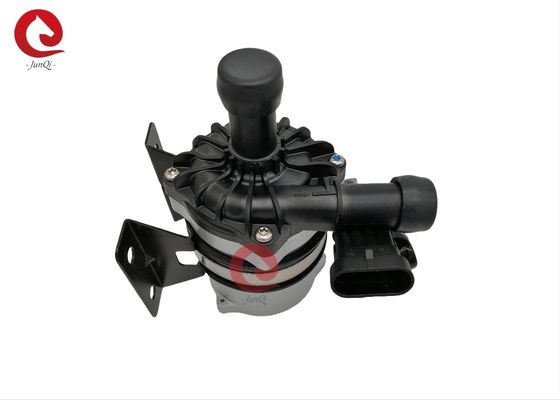

24VDC 1800L / M 9M 100W BLDC Elektryczna pompa wodna pojazdu Sterowanie PWM

OWP-BL93-301 elektryczna pompa wodna 24V DC 1800L/M, H=9M, 100W BLDC z sterowaniem PWM

Zwiększanie/okrążenie/zmienną częstotliwość/niską hałas/pompę osłonową/regulację PWM/wrotność błędu

OWP-BL93-301 100W pompa wodna BLDC z kontrolą PWM i błędem

■ Zastosowania
Szeroko stosowane w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach i statkach oraz innych systemach cyrkulacji ogrzewania i chłodzenia.

■ Cechy
◆Przekazywanie siły magnetycznej (struktura pompy osłonowej)
◆Wysoki wydajność bezszczotkowego silnika prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆Z szerokim zakresem temperatury pracy
◆Sterowanie prędkością sygnału PWM
◆Z stałym przepływem
◆Ochrona odwrotnej biegunowości
◆Ochrona przed suchym ruchem
◆Ochrona przed prądem i napięciem
◆Przeciążenie, ochrona przed nadciśnieniem

■ Opis techniczny (powiązane części w kontakcie z cieczą)
Obudowa głowicy pompy: PPS+GF
Wzmocnienie: PPS+GF
Pojemność osłony: PPS+GF
Włócznia wału: materiały kompozytowe z żywicy węglowej
Węzeł: węzeł ze stali nierdzewnej
Obudowa magnetyczna: kapsuła z plastiku nylonowego
Pierścień pieczętowy: EPDM

■ Urządzenie napędowe (w tym silnik)
Elektromagnet napędowy: magnes kapsułowany z plastiku nylonowego
Śruby i orzechy: SUS 304 ze stali nierdzewnej
Silnik napędowy: silnik bez szczotki
Ramowanie drutu silnika: PPA GF
Obudowa pompy: aluminiowa obudowa do odlewu drukowanego z obróbką piaskowaniem i impregnacją

Wyroby ze stali o powłokiej powłokie
Obwód z uchwytu: US 304 ze stali nierdzewnej+ pierścień gumowy tłumiący
Wodotrzymałość na podstawie klasyfikacji IP68 (en60529)
Model złącza: AMP282106-1 ((zgadza się z wtyczką AMP282088-1)
Średnica dyszy:220,4 mm (średnica wewnętrzna:16 mm)

■Specyfikacje modelu
OWP-BL93-301 (24VDC)
■Instrukcja montażu
Pompy z serii OWP-BL93-300 to pompy odśrodkowe, które wymagają napełnienia,
Pompa zainstalowana w najniższej pozycji układu w celu zapewnienia, że obrotowiec jest zawsze zanurzony w płynie lub wypełniona przed włączeniem zasilania.
/
1: Pompa nie powinna działać na sucho, chociaż może działać na sucho przez 30 sekund (po 30 sekundach pracy na sucho automatycznie się zatrzyma), działanie na sucho będzie hałaśliwe,również zwiększa ścieranie się wału i osłony wału.

2: Użyj zalecanej rury o średnicy łączącej wlot pompy, jeśli używasz wtoku węża pompy o mniejszej średnicy.powietrze z zewnątrz łatwiej dostać się do pompy przez rurociąg, to spowoduje pogorszenie wydajności pompy, a także bąbelki powietrza powodują uszkodzenie pompy.

3: Z punktu widzenia wjazdu pompy obrót obrotowy jest ruchomy w kierunku wskazówek wskazówek zegara (patrz strzałka na wyjściu).

4: Pompę można zamontować pionowo lub poziomo (zob. rysunek 1).

5W celu uniknięcia suchego biegu (przycięcia powietrza w obrębie obrotu) wylot pompy wody powinien być pionowy lub znajdować się w górnej części obrotu (zob. rysunek 1).

6: Przewód podłączony powinien być zamontowany pionowo (lub bez łokcia w 20 cm) aby powietrze łatwo się rozładowywało, przewód wyjściowy nie powinien być używany w zakresie mniejszym niż 90 stopni
Łokieć (patrz rysunek 2).

7: Nie można używać wody morskiej lub innego ciężkiego zanieczyszczenia z płynem wielkoziarnistego zanieczyszczenia jako płynnego medium.

Temperatura parametry
Średnia temperatura płynu: -40°C do +85°C (-40°F do +185°F)
Temperatura otoczenia roboczego: -40°C do +85°C (-40°F do +185°F) Wilgotność ≤90%
Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F) (do 100 °C, ale skróci to żywotność)
■Ciśnienie układu
-0, 2 do 2,5 bara (w temperaturze 100°C).
Żywotność jest większa niż 20 000 godzin w zależności od napięcia znamionowego i temperatury otoczenia 36°C.
■Zakres napięcia
Pompa wodna o napięciu nominalnym 12V, zakres roboczy 9V - 16V
Pompa wodna o napięciu nominalnym 24V, zakres sprawności 18V - 30V
Chociaż silnik może być stosowany w szerokim zakresie napięcia i temperatury, nadmierne lub zbyt niskie napięcie i temperatura będą miały wpływ na żywotność silnika,pompa nie może być narażona na promieniowanie cieplne otoczenia.

Płyn średni: czysta woda, mieszanina ciekła (Woda o zawartości glikolu poniżej 60%)


■Parametry elektryczne

Model złącza i odpowiednie właściwości elektryczne (zob. rysunek 3):

■Znak PWM

■Uwaga!
1. temperatury otoczenia roboczego: -40°C - 85°C, należy starać się unikać w pobliżu trzech elementów katalizatora, układu rur wyładowania gazu i silnika podczas instalacji, zapewnić temperaturę otoczenia roboczego.
2Pozycja montażu pompy wody powinna być możliwie najbliżej niskiego poziomu wody, aby wydłużyć żywotność pompy.
4Proszę używać pompy z dala od zakurzonego środowiska, pył jest szkodliwy, aby skrócić żywotność
5. zwrócić uwagę na czystość wody, unikać zagęszczenia i impeller-zablokowane, aby skrócić żywotność pompy
■Parametry wydajności

• Wymiar zewnętrzny
•
•
•
