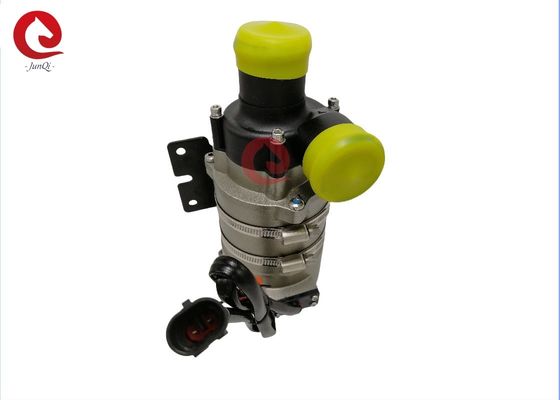

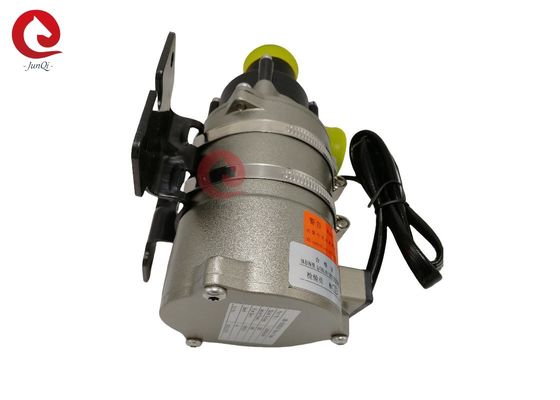

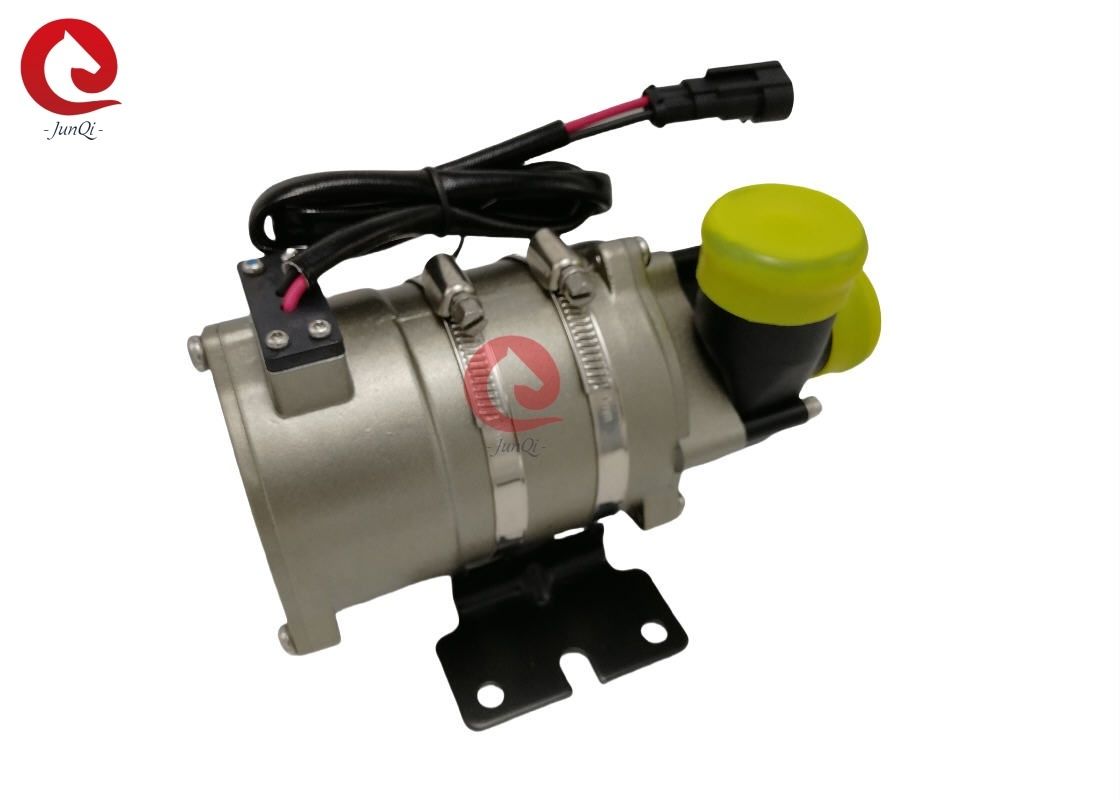

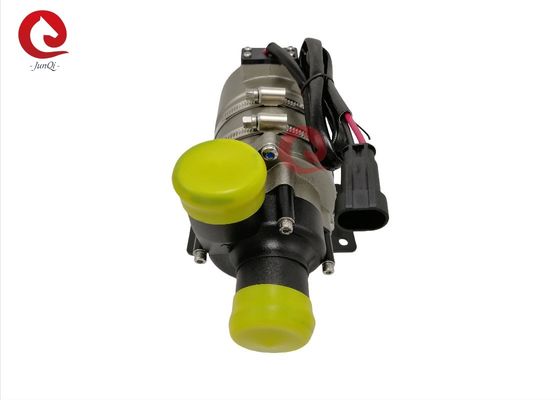

Pompa wodna bezszczotkowa DC serii OWP-6000KL67
Pompa wspomagająca/cyrkulacyjna/zmiennoczęstotliwościowa/cichobieżna/odśrodkowa
Sterowanie PWM/sprzężenie zwrotne sygnału
■ Zastosowania
Szeroko stosowana w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach ogrzewania i
chłodzenia.
■ Cechy
◆ Pompa odśrodkowa
◆ Przenoszenie siły magnetycznej
◆ Wysokowydajny bezszczotkowy silnik DC, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆ Z szerokim zakresem temperatur pracy
◆ Sterowanie prędkością sygnału PWM (opcjonalnie)
◆ Wyjście sygnału diagnostycznego (opcjonalnie)
◆ Ze stałą kontrolą przepływu
◆ Ochrona przed odwrotną polaryzacją
◆ Ochrona przed suchobiegiem
◆ Ochrona przed przepięciem, przetężeniem
◆ Ochrona przed przeciążeniem, przegrzaniem
■ Opis techniczny (powiązane części w kontakcie z cieczą)
Obudowa głowicy pompy: PPS+GF
Wirnik: PPS+GF
Wnęka osłony: PPS+GF
Tuleja wału: kompozyt karborundowy
Wał: stal nierdzewna (3CR14)
Obudowa magnesu: kapsułkowanie z tworzywa PPS
Pierścień uszczelniający: EPDM
■ Urządzenie napędowe (w tym silnik)
Wirnik napędowy: magnes kapsułkowany z tworzywa PPS
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: silnik bezszczotkowy
Rama drutu silnika: PPA GF
Obudowa pompy: odlewana ciśnieniowo obudowa aluminiowa z piaskowaniem i anodowaniem + powłoka proszkowa PE.
Wspornik: stal
Obręcz wspornika: stal nierdzewna US 304
Wodoodporność na podstawie oceny IP67 (en60529)
Model złącza: AMP282104-1 (pasująca wtyczka AMP282109-1)
Średnica dyszy: 40 mm (1,5 cala)■ Instrukcja montażu
Pompy serii OWP-6000KL to pompy odśrodkowe, które wymagają wstępnego napełnienia,
Pompa zainstalowana w najniższej pozycji systemu, aby zapewnić, że wirnik jest zawsze
zanurzony w cieczy lub wstępnie napełnić pompę przed włączeniem zasilania.
1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 15 minut (po 15
minutach pracy na sucho, automatycznie się zatrzyma), Praca na sucho powoduje hałas, a także zwiększa
ścieranie wału i tulei wału.
2: Użyj zalecanej średnicy rury łączącej wlot pompy, jeśli użyjesz mniejszej średnicy
węża wlotu pompy, ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostaje się do
pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy, a także powietrze
pęcherzyki powodują uszkodzenie pompy.
3: Patrząc z kierunku wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na
wylocie).
4: Pompę można montować pionowo lub poziomo (patrz rysunek 1). W przypadku montażu
pionowo, wylot powinien być skierowany do góry.
5: Aby uniknąć pracy na sucho (powietrze utknęło w wirniku), wylot pompy wody powinien
być pionowy lub w górnej części wirnika. (patrz rysunek 1)
6: Połączona rura powinna być montowana pionowo (lub bez kolanka w odległości 20 cm), aby powietrze
łatwo się ulatniało, rura wylotowa nie powinna używać kolanka mniejszego niż 90 stopni (patrz rysunek 2).
7: Nie można używać wody morskiej lub innych silnie zanieczyszczonych cieczy z dużymi zanieczyszczeniami jako cieczy
medium.
■ Parametr temperatury
Temperatura cieczy roboczej: -40℃ do +85℃ (-40°F do +185°F)
Temperatura otoczenia pracy: -40℃ do +120℃ (-40°F do +248°F)
Temperatura przechowywania: -40℃ do +70℃ (-40°F do +158°F)
(do 100 ℃, ale skróci to żywotność)
■ Ciśnienie w systemie
-0,2 do 2,5 bara (100℃ (212°F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36℃ (86°F).
■ Zakres napięcia
Znamionowa pompa wodna 24V, zakres roboczy 18V - 32V
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale nadmierne lub zbyt
niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być
wystawiona na działanie promieniowania cieplnego otoczenia.
Ciecz robocza: mieszanina cieczy (woda z zawartością glikolu poniżej 60%)
■ Parametr elektryczny
Napięcie robocze
|
(VDC)
Moc znamionowa
|
(W)
Przepływ znamionowy
|
(L/H)
Wymiary
|
(mm)
Waga
|
(g)
18-32v (24V)
|
| 190W |
Q=6000L/H, |
H
≥4m202*90*105
|
1700g |
Model złącza i odpowiednie właściwości elektryczne (patrz rysunek 3): |
AMP282104
|
(Pasująca wtyczka AMP282109-1
1
|
2 |
+24VDC |
| GND |
Zalecany rozmiar przewodu (w oparciu o spadek napięcia 3%) |
Grubość drutu
| Najdłuższy użyty drut |
24v |
| |
1,5 mm² |
|
16m
|
2,5 mm² |
|
25m
|
3 mm² |
|
31m
|
4 mm² |
|
40m
|
* Długość przewodu oznacza odległość od pompy do akumulatora |
■ Uwagi
1. Temperatura otoczenia pracy: -40℃--120℃, należy unikać bliskości trójelementowego
układu katalitycznego, układu rur wylotowych gazu i silnika podczas instalacji, zapewnić pracę
temperaturę otoczenia.
2. Położenie montażu pompy wodnej powinno być w miarę możliwości blisko niskiego poziomu wody
poziomu, aby przedłużyć żywotność pompy.
4. Proszę używać pompy z dala od zapylonego środowiska, kurz jest szkodliwy dla zmniejszenia serwisu
życia
5. Zwróć uwagę na czystość wody, unikaj zacięć i zablokowania wirnika, aby zmniejszyć
żywotność pompy
■
Parametr wydajnościWymiar zewnętrzny:
