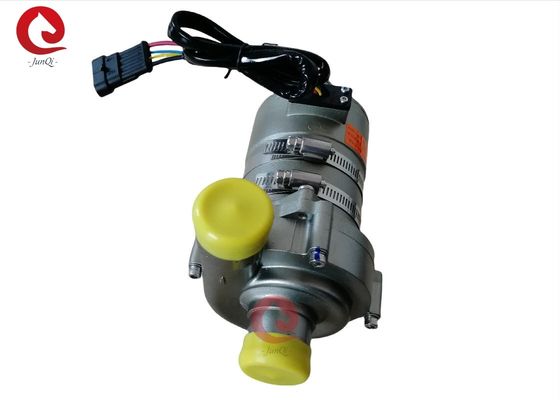

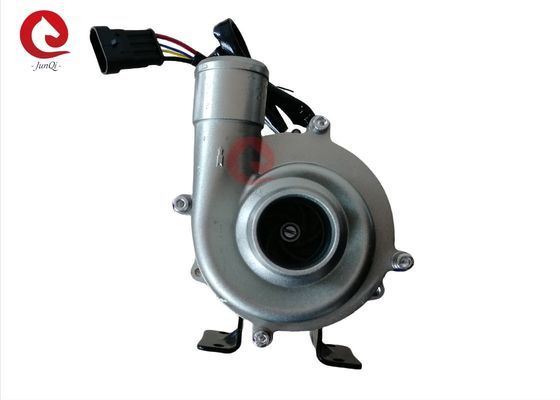

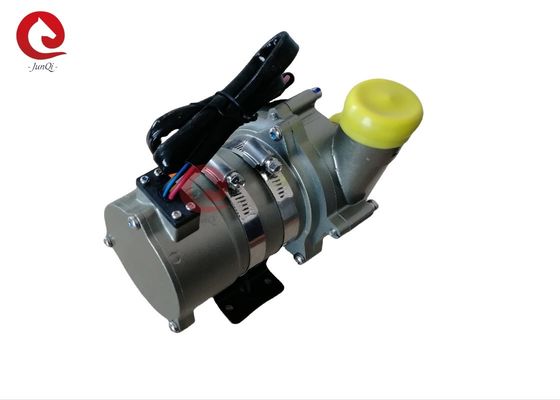

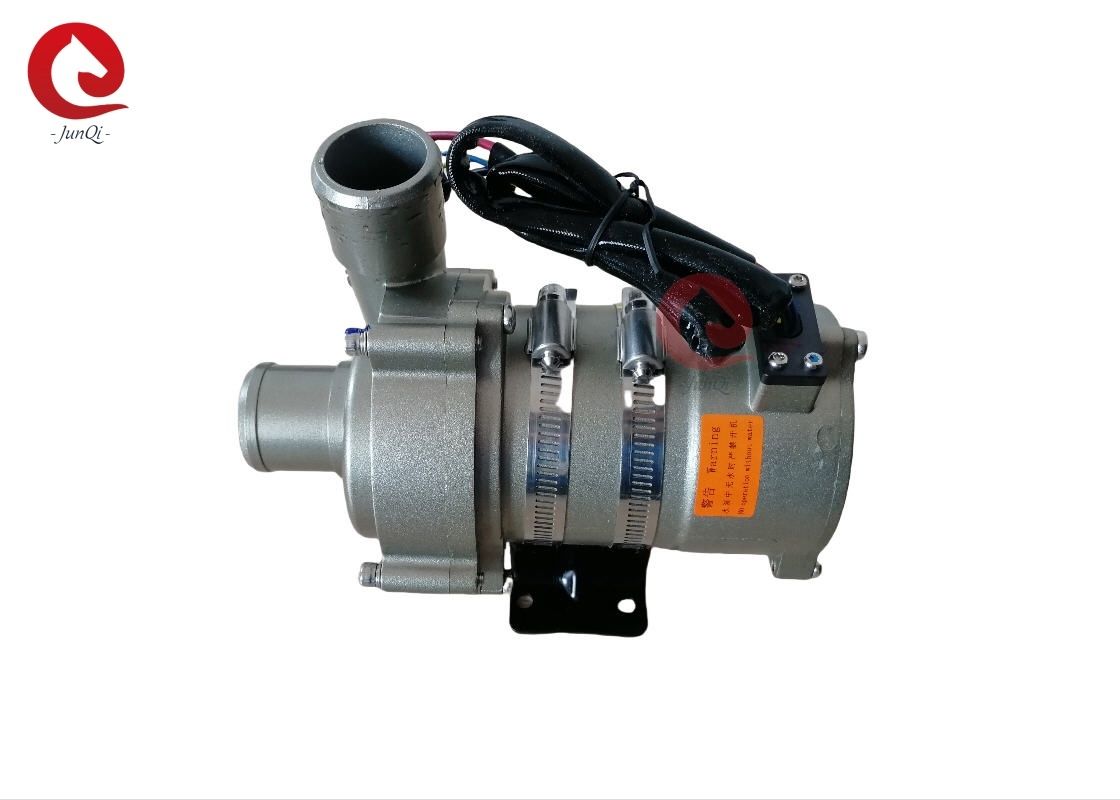

Bezszczotkowa pompa odśrodkowa silnika prądu stałego DC 24V 300W ciężka elektryczna pompa wodna do chłodzenia autobusów elektrycznych, akumulatorów ciężarówek i sterowników z PWM
OWP-7000KL67 300W ciężka elektryczna pompa wodna do akumulatora elektrycznego autobusu/ciężarówki i systemu chłodzenia sterownika
■ Zastosowania
Szeroko stosowane w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych urządzeniach grzewczych i
system krążenia chłodzącego.
■ Cechy
◆pompa odśrodkowa
◆Przekazywanie siły magnetycznej
◆Wysoki wydajność bezszczotkowego silnika prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆Z szerokim zakresem temperatury pracy
◆Sterowanie prędkością sygnału PWM (nieobowiązkowe)
◆ wyjście sygnału diagnostycznego (nieobowiązkowe)
◆Z stałym przepływem
◆Ochrona odwrotnej biegunowości
◆Ochrona przed suchym ruchem
◆Ochrona przed prądem i napięciem
◆Przeciążenie, ochrona przed nadciśnieniem
■ Opis techniczny (powiązane części w kontakcie z cieczą)
Obudowa głowicy pompy: Stopy aluminium odlewane na maty
Wzmocnienie: PPS+GF
Pojemność osłony: PPS+GF
Obudowa wału: materiały kompozytowe z karborundu
Włócznia: stalowa nierdzewna ((3CR14)
Obudowa magnetyczna: plastikowa kapsuła PPS
Pierścień pieczętowy: EPDM
■ Urządzenie napędowe (w tym silnik)
Prędkościowy wirnik: magnet kapsułkowany z tworzyw sztucznych PPS
Śruby i orzechy: SUS 304 ze stali nierdzewnej
Silnik napędowy: silnik bez szczotki
Ramowanie drutu silnika: PPA GF
Obudowa pompy: aluminiowa obudowa do odlewania drukowanego z piaskowaniem i anodowaniem + powłoka PE.
Włócznik: stal
Obwód z uchwytu: stal nierdzewna US 304
Wodotrzymałość na podstawie klasyfikacji IP67 (en60529)
Model złącza: AMP282104-1 (spójny wtyczek AMP282109-1)
Średnica dyszy: 40 mm (1,5 cala)
■ Instrukcje montażu
Pompy z serii OWP-7000KL67 to pompy odśrodkowe, które wymagają wypełnienia,
Pompa zainstalowana w najniższej pozycji układu w celu zapewnienia, że obrotowiec jest zawsze
Wykorzystuje się w tym celu następujące czynniki:
1: Pompy nie powinny działać na sucho, nawet jeśli mogą działać na sucho przez 15 minut (po 15
Minuty suchej pracy, automatycznie się zatrzyma), Sucha praca będzie hałas, zwiększając również
ścieranie wału i obudowy wału.
2: Użyj zalecanej rury o średnicy łączącej wlot pompy, jeśli używasz rury o mniejszej średnicy
Wpływ pompy węglowej. Ze względu na ujemne ciśnienie w pompie, powietrze zewnętrzne łatwiej wchodzi do
pompy przez rurociąg, to spowoduje pogorszenie wydajności pompy, a także powietrze
bąbelki uszkadzają pompę.
3: Z punktu widzenia kierunku wchodu pompy obrót obrotowy obrotu obrotowego (patrz strzałka na
wylotowy).
4: Pompę można zamontować pionowo lub poziomo (zob. rysunek 1).
pionowo, wylot powinien być w górę.
5W celu uniknięcia suchego biegu (przycięcia powietrza w obrębie obrotu) wylot pompy wody powinien być
być pionowe lub w górnej części obrotu (zob. rysunek 1).
6: Podłączona rura powinna być zamontowana pionowo (lub bez łokcia w 20 cm) aby powietrze
w przypadku łatwego wyładowania, rurę wyjściową nie należy używać w promieniu mniejszym niż 90 stopni łokcia (zob. rysunek 2).
7: Nie można używać wody morskiej lub innych ciężkich zanieczyszczeń z wielkimi ziarnami zanieczyszczenia płynu jako płynu
Średnia.
Parametry temperatury
Średnia temperatura płynu: -40°C do +85°C (-40°F do +185°F)
Temperatura otoczenia roboczego: -40°C do +120°C (-40°F do +248°F)
Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F)
(do 100 °C, ale skróci żywotność)
■ Ciśnienie w układzie
-0, 2 do 2,5 bara (w temperaturze 100°C).
Żywotność wynosi ponad 20 000 godzin w zależności od napięcia znamionowego i 36°C (~86°F) otoczenia
temperatury.
■ Zakres napięcia
Pompa wodna o napięciu nominalnym 24V, zakres sprawności 18V - 32V
Chociaż silnik może być stosowany w szerokim zakresie napięcia i temperatury, ale nadmiernego lub zbyt
niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być
ekspozycji na promieniowanie cieplne otoczenia.
Płyn średni: mieszanina płynna (Woda o zawartości glikolu poniżej 60%)
■ Parametry elektryczne
|
Napięcie robocze
(VDC)
|
Moc nominalna
(W)
|
Przepływ nominalny
(L/H)
|
Wymiary
(mm)
|
Waga
(g)
|
|
24V ((18V-32V)
|
240 W
|
Q=2800L/H,
H≥ 16M
|
190*90*157
|
2200 g
|
Model złącza i odpowiednie właściwości elektryczne (zob. rysunek 3):
|
AMP282104
(zastosowany wtyczek AMP282109-1)
|
1
|
2
|
|
+24V
|
GND
|
|
Gęstość drutu
|
Najdłuższy używany drut *
|
|
|
24V
|
|
10,5 mm2
|
16m
|
|
20,5 mm2
|
25m
|
|
3 mm2
|
31m
|
|
4 mm2
|
40m
|
Zalecany rozmiar drutu jest (w oparciu o 3% spadku napięcia)
* Długość przewodu oznacza odległość od pompy do akumulatora
■ Uwaga
1. temperatury otoczenia roboczego: -40°C-120°C, należy unikać zbliżania się do trzyelementów katalizatora, układu rur wyładowania gazu i silnika podczas instalacji,zapewnienie temperatury środowiska pracy.
2Pozycja montażu pompy wody powinna być możliwie najbliżej niskiego poziomu wody, aby wydłużyć żywotność pompy.
4Proszę używać pompy z dala od zakurzonego środowiska, pył jest szkodliwy, aby skrócić żywotność
5. zwrócić uwagę na czystość wody, unikać zagęszczenia i impeller-zablokowane, aby skrócić żywotność pompy
■ Parametry wydajności
Znak produktu:24VDC OWP-7000KL67 Wysokiego ciśnienia Automatyczna Elektryczna Pompa Wodna Maksymalny przepływ 5500L / H Dla BYD YUTONG BEV Bus
