Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
 |
| Miejsce pochodzenia: | Changzhou, Chiny |
| Nazwa handlowa: | Junqi |
| Orzecznictwo: | CE, RoHs, REACH |
| Numer modelu: | Silnik BLDC serii JQ57RBL |
| Minimalne zamówienie: | 5 szt |
|---|---|
| Cena: | USD20-50/PC Negotiable |
| Szczegóły pakowania: | CTN |
| Czas dostawy: | 4 tygodnie po otrzymaniu płatności (na zamówienie), |
| Zasady płatności: | T / T, Western Union, Paypal |
| Możliwość Supply: | 10000set / miesiąc |
| Rodzaj: | Bezszczotkowy silnik prądu stałego | Numer modelu: | JQ57RBL01A,JQ57RBL02A,JQ57RBL03A,JQ57RBL04A |
|---|---|---|---|
| Rozmiar ramki: | 57mm | Typ uzwojenia: | Gwiazda |
| Znamionowy moment obrotowy: | 0,2 Nm/0,4 Nm/0,6 Nm/0,8 Nm | Liczba słupów: | 6 |
| Liczba faz: | 3 | Napięcie znamionowe: | 36VDC |
| Wzrost: | 53,6 mm/73,6 mm/93,6 mm/113,6 mm | Prędkość znamionowa: | 4000 obr/min |
| Stosowanie: | Automobilowy | Kształt: | Okrągły |
| High Light: | Bezszczotkowy silnik elektryczny prądu stałego 36 VDC,bezszczotkowy silnik prądu stałego o prędkości 4000 obr./min,bezszczotkowy silnik prądu stałego 57 mm |
||

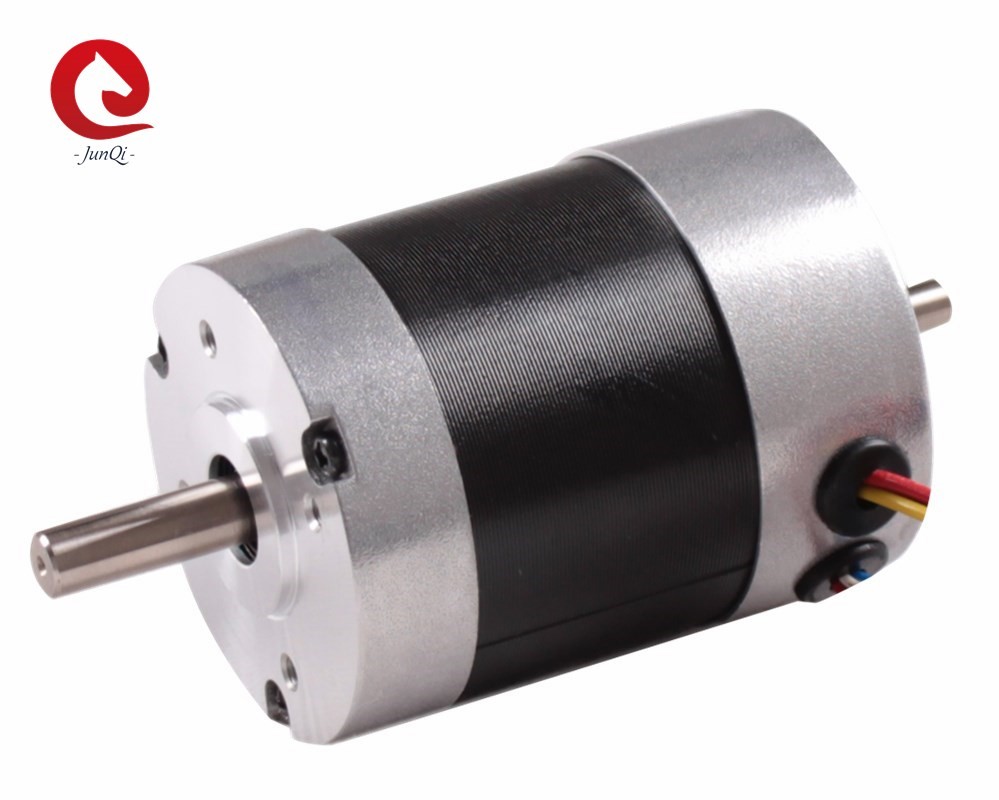

Silnik BLDC NEMA23 57 mm, seria JQ57RBL 36 V DC, 4000 obr./min Maksymalny moment obrotowy 0,96 Nm bezszczotkowy silnik prądu stałego z okrągłym korpusem
Szybkie Szczegóły:
| Model |
Rama Rozmiar |
Oceniono Moc W) |
Ciało Długość (mm) |
Oceniono Napięcie (VDC) |
Oceniono Moment obrotowy (Nm) |
Oceniono Aktualny (A) |
Oceniono Prędkość (obr/min) |
| JQ57RBL01A | 57mm | 83 | 53,6 | 36 | 0,2 |
3,0 |
4000 |
| JQ57RBL02A | 57mm | 166 | 73,6 | 36 | 0,4 | 6,7 | 4000 |
| JQ57RBL03A | 57mm | 249 | 93,6 | 36 | 0,6 | 9,4 | 4000 |
| JQ57RBL04A | 57mm | 332 | 113,6 | 36 | 0,8 | 11,4 | 4000 |
Cechy:
1. Szeroki zakres prędkości, płynny moment obrotowy
2. Doskonała stabilność prędkości
3. Mała i duża moc
4. Wysoka wydajność i oszczędność energii.
Ogólna specyfikacja:
| Przedmiot | Specyfikacja |
| Typ uzwojenia | Połączenie gwiazdy |
| Kąt efektu Halla | Kąt elektryczny 120 stopni |
| Gra promieniowa | 0,02 mm przy 450 g |
| Luz osiowy | 0,08 mm przy 450 g |
| Maksymalna siła promieniowa | 115N (20mm od kołnierza) |
| Maksymalna siła osiowa | 45N |
| Wytrzymałość dielektryczna | 600VAC/1S |
| Rezystancja izolacji | 100MΩ,500VDC |
| Temperatura otoczenia | -20 ℃ ~ + 50 ℃ |
| Klasa izolacji | Klasa B |
Połączenie elektryczne:
| Rodzaj | Kolor | Funkcje |
|
UL1061 AWG28 |
czerwony | Vcc |
| Niebieski | U(Hu) | |
| Zielony | V(Hv) | |
| biały | W(Hw) | |
| Czarny | GND | |
|
UL1061 AWG24 |
Żółty | Faza U |
| czerwony | Faza V | |
| Czarny | Faza W |
Specyfikacja elektryczna:
| Przedmiot | Jednostka | JQ57RBL01A | JQ57RBL02A | JQ57RBL03A | JQ57RBL04A |
| Liczba słupów | 6 | 6 | 6 | 6 | |
| Liczba faz | 3 | 3 | 3 | 3 | |
| Napięcie znamionowe | VDC | 36 | 36 | 36 | 36 |
| Znamionowy moment obrotowy | Nm | 0,2 | 0,4 | 0,6 | 0,8 |
|
Ciągły moment przeciągnięcia |
Nm | 0,24 | 0,48 | 0,72 | 0,96 |
| Prędkość znamionowa | RPM | 4000 | 4000 | 4000 | 4000 |
| Moc znamionowa | W | 83 | 166 | 249 | 332 |
| Szczytowy moment obrotowy | Nm | 0,6 | 1.2 | 1,8 | 2,4 |
| Prąd szczytowy | A | 9,1 | 17,9 | 28,2 | 34,3 |
| Rezystancja linii do linii | ohm @ 20 ℃ | 0,87 | 0,38 | 0,25 | 0,21 |
| Indukcyjność linii do linii | mH | 1 | 0,55 | 0,3 | 0,25 |
| Stała momentu obrotowego | Nm/A | 0,066 | 0,067 | 0,064 | 0,07 |
| Powrót EMF | Vrms/KRPM | 4,9 | 5 | 4,7 | 5.2 |
| Bezwładność wirnika | g.cm2 | 275 | 375 | 510 | 693 |
| Długość silnika | mm | 53,6 | 73,6 | 93,6 | 113,6 |
| Waga | kg | 0,76 | 1 | 1,25 | 1,52 |
**Uwagi: Powyżejjest standardowym silnikiem, możemy zaprojektować i wyprodukować na zamówienie!!
Rozmiar mechaniczny:
Możemy dostarczyć dodatkową usługę:
Jeśli ten silnik nie pasuje do twojej prośby.Prosimy o kontakt z nami, możemy wykonać niestandardowy wał / uzwojenie / kołnierz montażowy / kabel / złącze. Będziemy współpracować z Tobą i Twoim zespołem, aby zaprojektować silnik, który będzie odpowiadał precyzyjnym potrzebom Twojej aplikacji.Cała inżynieria i wsparcie są wykonywane we własnym zakresie.
Serwis akcesoriów: skrzynia biegów, złącze
Indywidualny projekt: dostosowane uzwojenie, dostosowany kołnierz, dostosowany wał ....
Technologia bezszczotkowego silnika prądu stałego oferuje kilka zalet, w tym wysoki stosunek momentu obrotowego do masy, zwiększoną wydajność i niezawodność, zmniejszony poziom hałasu i dłuższą żywotność w porównaniu ze szczotkowymi silnikami prądu stałego.Portfolio Delta Line oferuje szeroką gamę technologii silników BLDC, takich jak silniki szczelinowe, bez szczelinowe, płaskie i bezramowe w rozmiarach od 14 do 90 mm średnicy
Często zadawane pytania:
P: Jak długi jest czas realizacji zamówień?
Odp.: czas realizacji: 4 tygodnie po otrzymaniu wpłaty!
P: Jaka jest twoja gwarancja handlowa?
Odp.: 100% ochrona jakości produktu.
100% produkt na czas ochrony przesyłki.
100% ochrona płatności dla Twojej gwarantowanej kwoty.
P: Co to jest Moq?
Odp.: 5 sztuk.Witamy małe zamówienie.
P: czy robisz spersonalizowany produkt?
Odp.: tak, akceptujemy to.
P: O Serii Po Sprzedaży?
O: Usługi posprzedażowe 24/7.
P: Co powinienem zrobić, jeśli nie jestem zadowolony z twojego produktu?
Odp.: Jeśli pojawią się wady jakościowe, możemy wymienić dla Ciebie dobry.
Generalnie ten problem jest rzadki.
P: Jaki jest termin płatności?
Odp.: T / T i Paypal są używane częściej, skontaktuj się z nami, aby uzyskać szczegółowe informacje
P: Jaki jest poziom jakości twojego produktu?
Odp .: Produkujemy dobrą jakość, odmawiamy produkcji niskiej jakości.
Nasze produkty motoryzacyjne obejmują gamę:
