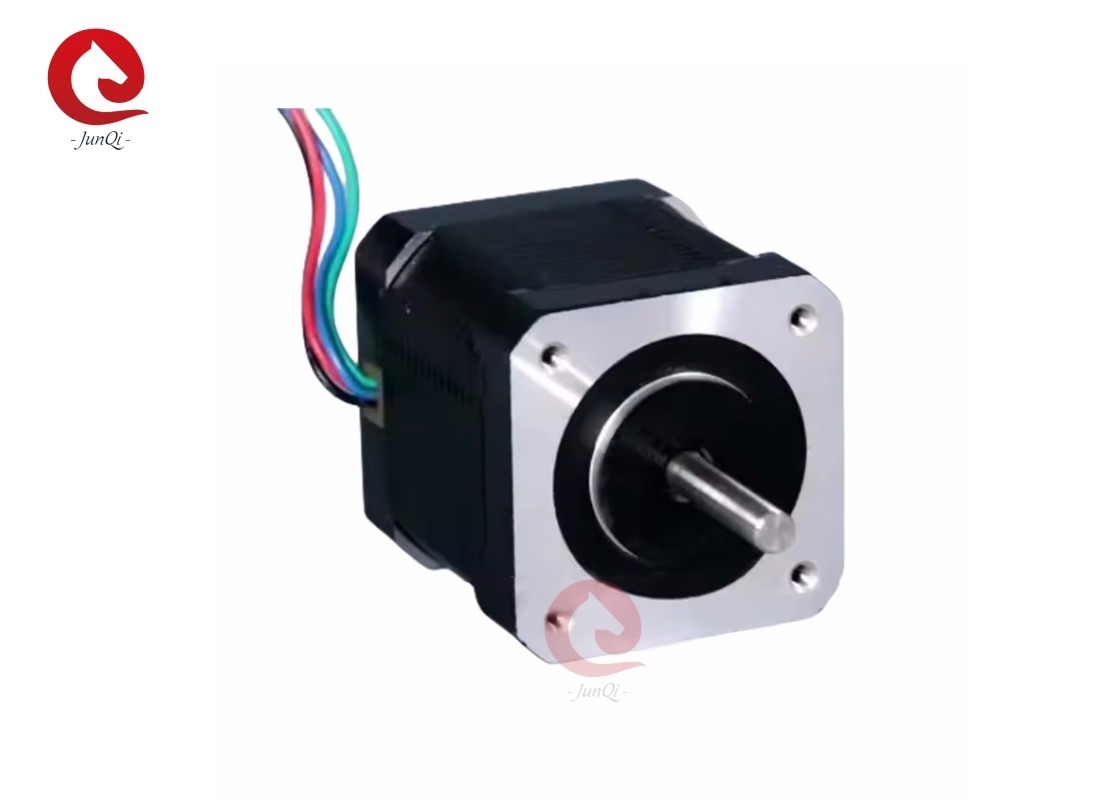

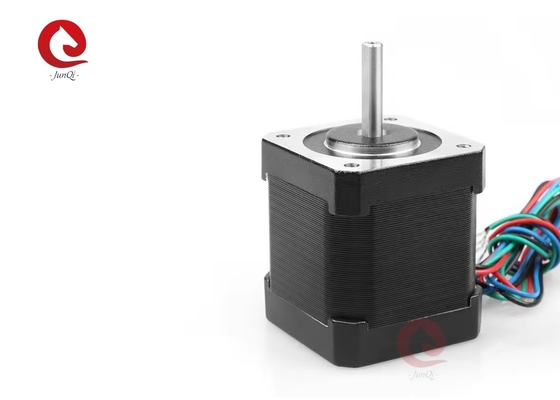

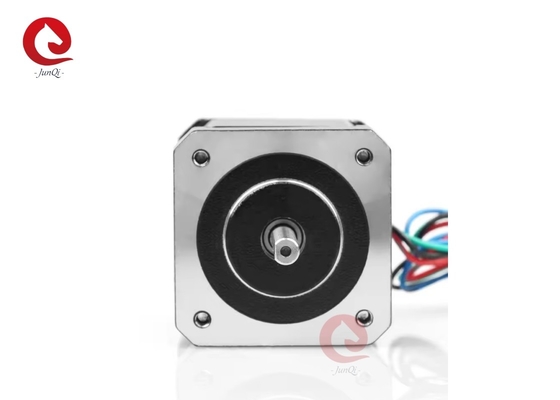

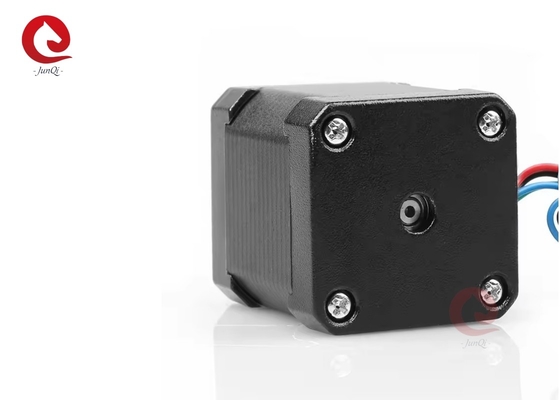

Nema17 1,8° silnik hybrydowy z wysokim momentem obrotowym
Specyfikacja ogólna:
| Pozycja |
Specyfikacja |
| Kąt kroku |
10,8° |
| Dokładność kąta kroku |
± 5% ((pełny krok, bez obciążenia) |
| Radjalna gra |
00,02 mm@450 g |
| Gra osiowa |
00,08 mm@450 g |
| Maks. Siła promieniowa |
28N ((20 mm od bramy) |
| Max.Siła osiowa |
10N |
| Siła dielektryczna |
600VAC/1S |
| Odporność na izolację |
100MΩ,500VDC |
| Temperatura otoczenia |
-20°C~+50°C |
| Klasa izolacji |
Klasa B |
Specyfikacje elektryczne:
| Model nr. |
Aktualny/
Faza
|
Odporność/
Faza
|
Indukcja/
Faza
|
Własność
Moment obrotowy
|
Odciąganie
Moment obrotowy
|
#z
Wprowadza
|
Rotacja
Inercja
|
Długość |
Waga |
| Jednoszyt |
A |
Ω |
mH |
N.m |
N.m |
# |
g-cm2 |
mm |
kg |
| JQ42STH25-0404A |
0.4 |
24 |
30 |
0.17 |
0.0075 |
4 |
20 |
26±1 |
0.15 |
| JQ42STH33-0956A |
0.95 |
4.2 |
2.5 |
0.16 |
0.012 |
6 |
35 |
33.5± 1 |
0.22 |
| JQ42STH33-1334A |
1.33 |
2.1 |
2.5 |
0.22 |
0.012 |
4 |
35 |
33.5± 1 |
0.22 |
| JQ42STH38-1206A |
1.2 |
3.3 |
3.2 |
0.26 |
0.015 |
6 |
54 |
39.5± 1 |
0.28 |
| JQ42STH38-1684A |
1.68 |
1.65 |
3.2 |
0.36 |
0.015 |
4 |
54 |
39.5± 1 |
0.28 |
| JQ42STH47-1206A |
1.2 |
3.3 |
2.8 |
0.317 |
0.02 |
6 |
68 |
47.5± 1 |
0.35 |
| JQ42STH47-1684A |
1.68 |
1.65 |
2.8 |
0.44 |
0.02 |
4 |
68 |
47.5± 1 |
0.35 |
| JQ42STH60-1206A |
1.2 |
6 |
7 |
0.56 |
0.028 |
6 |
102 |
60± 1 |
0.5 |
Uwaga: Silnik może być zaprojektowany i wyprodukowany na zamówienie.
Wymiary ((mm):
Diagram okablowania:
Wyciągnij krzywą momentu obrotowego:
Możemy zapewnić dodatkową obsługę:
Jeśli ten silnik nie pasuje do Twojej prośby, możesz skontaktować się z nami.Będziemy pracować obok ciebie i twojego zespołu, aby zaprojektować silnik, który będzie odpowiadał potrzebom Twojej aplikacji.Cała inżynieria i wsparcie odbywają się wewnątrz firmy.
Usługa akcesoriów: skrzynia biegów, złącze
Zindywidualizowany projekt: Zindywidualizowane zawijanie, Zindywidualizowana paska, Zindywidualizowany wał....
Obszary zastosowań silników:
Medyczne: pompa strzykawkowa, urządzenia onkologiczne rentgenowskie/ kollimatory; tomografia; łóżko medyczne, maska do twarzy; urządzenia do analizy płynów dla osób niepełnosprawnych; urządzenia fizjoterapeutyczne; pompa do wstrzykiwań; analizator krwi;Analizator biochemiczny; Podnośnik dla osób niepełnosprawnych
Wyroby włókiennicze: Maszyny do haftowania; Maszyny do płaskich dzianin;Maszyny do druku na ekranie;Maszyny do przędzenia;Maszyny do przygotowania przędzy.
Kontrola przemysłowa: CNC; maszyny do wyciągania i umieszczania, maszyny rzeźbiarskie; drukarka; analizator przemysłowy; SMT; urządzenia do grawerowania i oznakowania.
Logistyka: Sprzęt logistyczny i magazynowy;System przenośnika;System przenośnika;System otwierania bariery;System otwierania drzwi.
Urządzenia elektryczne do użytku domowego: przenośnik;czyściciel basenów;maszyna do kawy;system telewizyjny
Automatyka biurowa: drukarka, drukarka 3D
Pojazd: pompa siedziska; układ drzwiowy; amortyzator/mixer powietrza; układ lampy
