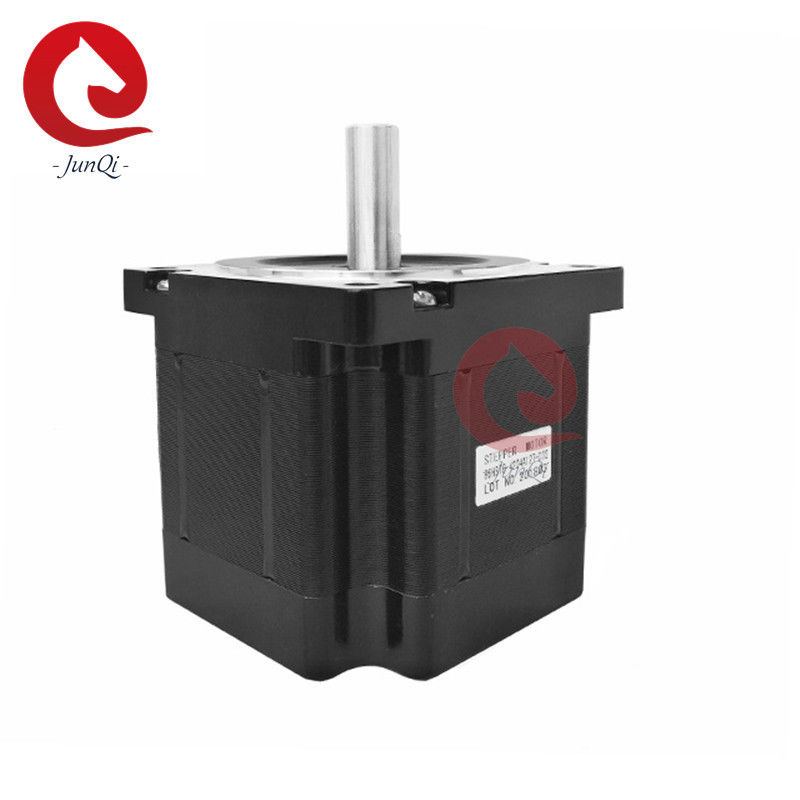

NEMA34 4.5Nm 78mm Długość korpusu Hybrydowy silnik krokowy JQ86HS78 Do zestawu laserowego CNC
Technologia silnika krokowego może być dobrym wyborem, gdy wymagany jest kontrolowany ruch.Można je wykorzystać z korzyścią w zastosowaniach, w których trzeba kontrolować kąt obrotu, prędkość, pozycję i synchronizację.Portfolio Delta Line oferuje szeroką gamę technologii mikrosilników krokowych, takich jak silniki krokowe hybrydowe, płaskie, z wałem drążonym lub IP65, w rozmiarach od 15 do 110 mm.
Szybkie Szczegóły:
| Przedmiot |
Specyfikacje |
| Dokładność kąta kroku |
±5% |
| Dokładność rezystancji |
±10% |
| Dokładność indukcyjności |
±20% |
| Wzrost temperatury |
80 ℃ maks |
| Temperatura otoczenia |
-20 ℃ ～ + 50 ℃ |
| Wytrzymałość dielektryczna |
100MΩMin.500VDC |
| Wytrzymałość dielektryczna |
500VAC przez minutę |
| Luz promieniowy wału |
0.02 maks. (obciążenie 450g) |
| Luz osiowy wału |
0,08 maks. (obciążenie 450 g) |
Rozmiar mechaniczny i połączenie elektryczne:
Uwagi: L1 i L2 można dostosować do wymagań klientów.
Specyfikacja elektryczna:
| Model nr |
Krok
Kąt
(°) |
Oceniono
Napięcie
(V) |
Oceniono
Aktualny
(A) |
Faza
Opór
(Ω) |
Faza
Indukcyjność
(mH) |
Trzymać
Moment obrotowy
(Kg.cm) |
Wirnik
Bezwładność
(g.cm²) |
Silnik
Długość
(mm) |
Prowadzi nr |
Silnik
Waga
(Kg) |
| JQ86HS65-3004 |
1,8 |
3,3 |
3 |
1,1 |
6,5 |
28 |
1000 |
65 |
4 |
1,7 |
| JQ86HS68-4004 |
1,8 |
1,3 |
4 |
0,33 |
1,6 |
35 |
1200 |
68 |
4 |
1,7 |
| JQ86HS78-4004 |
1,8 |
1,5 |
4 |
0,38 |
2,5 |
35 |
1400 |
78 |
4 |
2,3 |
| JQ86HS78-4204 |
1,8 |
1,9 |
4.2 |
0,45 |
4 |
45 |
1400 |
78 |
4 |
2,3 |
| JQ86HS78-6008 |
1,8 |
3,0 |
6 |
0,5 |
4 |
45 |
1400 |
78 |
8 |
2,3 |
| JQ86HS82-4504 |
1,8 |
1,4 |
4,5 |
0,32 |
2,8 |
45 |
1500 |
82 |
4 |
2,5 |
| JQ86HS82-5608 |
1,8 |
2,0 |
5,6 |
0,35 |
3 |
50 |
1500 |
82 |
8 |
2,5 |
| JQ86HS100-5004 |
1,8 |
2,5 |
5 |
0,5 |
4 |
68 |
2100 |
100 |
4 |
3.2 |
| JQ86HS100-5008 |
1,8 |
2,5 |
5 |
0,5 |
4 |
65 |
2100 |
100 |
8 |
3.2 |
| JQ86HS118-6004 |
1,8 |
3,6 |
6 |
0,6 |
6 |
85 |
2700 |
118 |
4 |
3,7 |
| JQ86HS118-5608 |
1,8 |
3.4 |
5,6 |
0,6 |
6 |
85 |
2700 |
156 |
8 |
3,7 |
| JQ86HS156-5504 |
1,8 |
3,9 |
5,5 |
0,7 |
9 |
120 |
4000 |
156 |
4 |
5,5 |
| JQ86HS156-6204 |
1,8 |
3,6 |
6,2 |
0,75 |
9 |
122 |
4000 |
156 |
8 |
5,5 |
| Powyżej tylko dla produktów reprezentatywnych, produkty na specjalne zamówienie mogą być wykonane zgodnie z życzeniem klienta. |
** Uwagi: Powyżej znajduje się standardowy silnik, możemy zaprojektować i wyprodukować na zamówienie!!

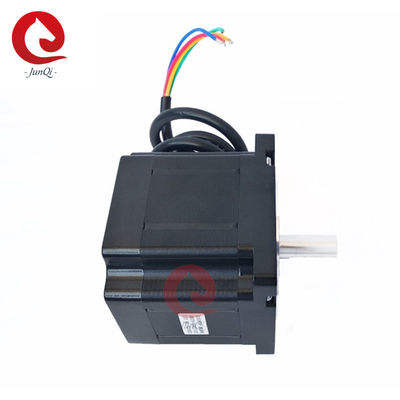

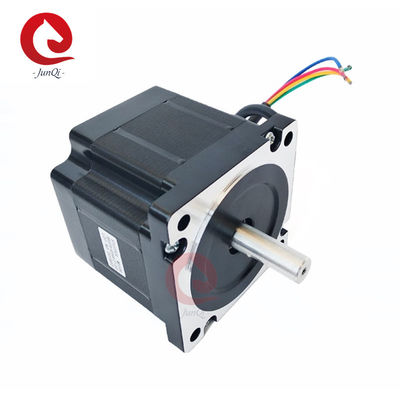

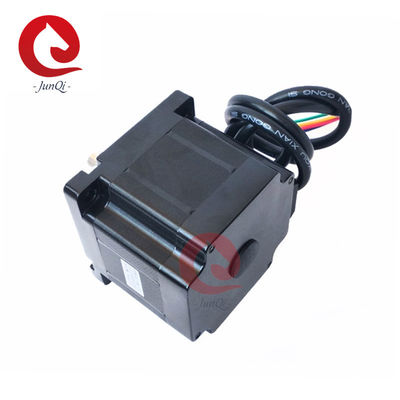

Szczegóły silnika:
Możemy dostarczyć dodatkową usługę:
Jeśli ten silnik nie pasuje do twojej prośby.Prosimy o kontakt z nami, możemy wykonać niestandardowy wał / uzwojenie / kołnierz montażowy / kabel / złącze. Będziemy współpracować z Tobą i Twoim zespołem, aby zaprojektować silnik, który będzie odpowiadał precyzyjnym potrzebom Twojej aplikacji.Cała inżynieria i wsparcie są wykonywane we własnym zakresie.
Serwis akcesoriów: skrzynia biegów, złącze
Indywidualny projekt: dostosowane uzwojenie, dostosowany kołnierz, dostosowany wał ....
Profesjonalna fabryka:
Uszczelka:
Pola aplikacji silnika:
Medycyna: pompa strzykawkowa, sprzęt rentgenowski do onkologii/kolimatory;CT;Łóżko medyczne, maszyna do masek na twarz;Analizator cieczy dla osób niepełnosprawnych;sprzęt do fizjoterapii;Pompa wtryskowa;Analizator krwi ;Analizator biochemiczny;Winda do sprzętu dla osób niepełnosprawnych
Tekstylia: hafciarki;Maszyny dziewiarskie płaskie;Maszyny do sitodruku;Przędzarki;Maszyny do przygotowania przędzy.
Sterowanie przemysłowe: CNC;maszyny do wybierania i umieszczania, maszyna do rzeźbienia;Drukarka;analizator przemysłowy;SMT;Sprzęt do grawerowania i znakowania.
Logistyka: Sprzęt logistyczny i magazynowy; ConveyorSystem;System przenośników; System otwierania barier; System otwierania drzwi.
Urządzenia elektryczne w gospodarstwie domowym: Mover; Środek do czyszczenia basenu; Ekspres do kawy;System telewizyjny
Automatyzacja biura: drukarka, drukarka 3D
