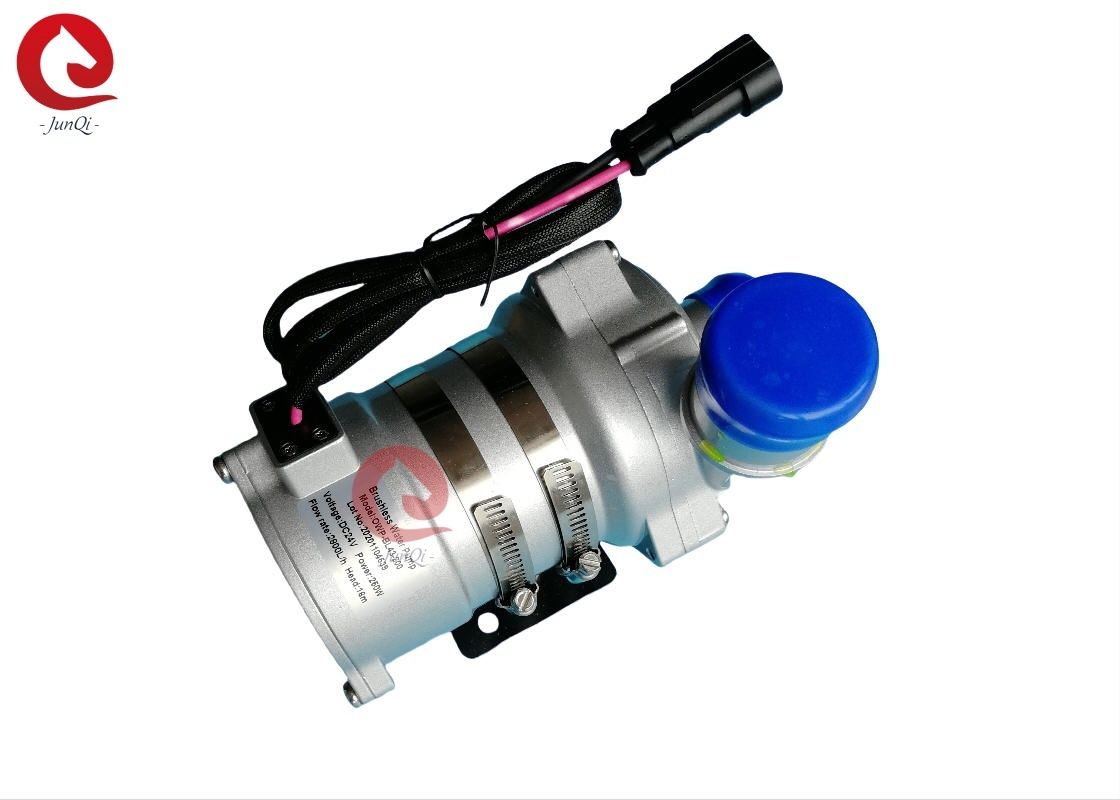

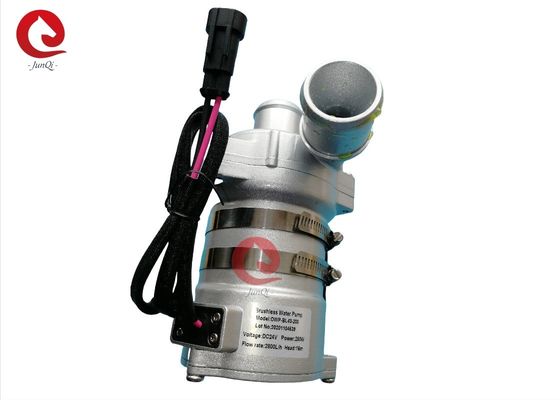

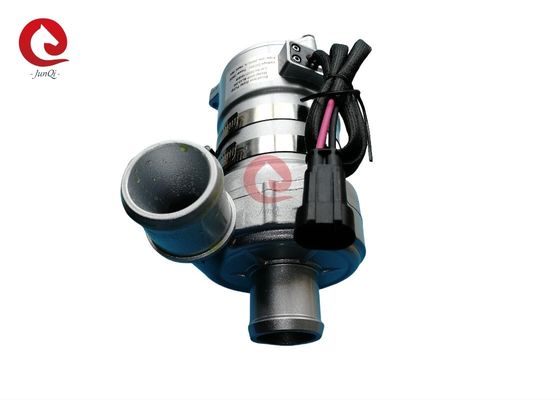

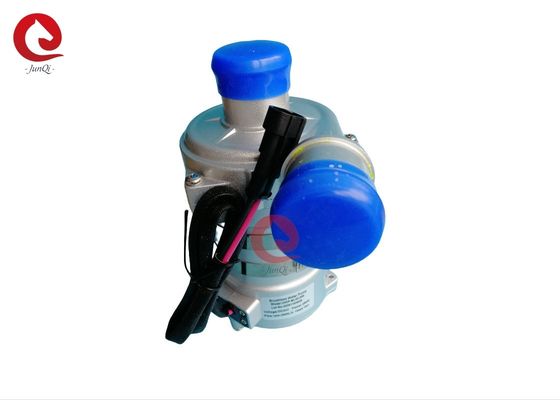

Połączona pompa wodna chłodząca autobusy miejskie 24V 250W JP-BL43-200 Elektryczna pompa wody 2800LPH Przepływ 16m Głowa

Połączona pompa wody chłodzącej do autobusów miejskich 24V 250W OWP-BL43-200 Elektryczna pompa wodna

■ Zastosowania
Szeroko stosowana w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach ogrzewania i chłodzenia.

■ Cechy
◆ Pompa odśrodkowa
◆ Przenoszenie siły magnetycznej
◆ Bezszczotkowy silnik prądu stałego o wysokiej wydajności, niskim zużyciu energii, wysokiej wydajności, długiej żywotności.
◆ Z szerokim zakresem temperatur pracy
◆ Sterowanie prędkością sygnałem PWM
◆ Wyjście sygnału diagnostycznego
◆ Ze stałym sterowaniem przepływem
◆ Ochrona przed odwrotną polaryzacją
◆ Ochrona przed suchobiegiem
◆ Ochrona przed przepięciem, przetężeniem
◆ Ochrona przed przeciążeniem, przegrzaniem

■ Opis techniczny (części mające kontakt z cieczą)
Obudowa głowicy pompy: Odlew ze stopów aluminium
Wirnik: PPS+GF
Wnęka osłony: PPS+GF
Tuleja wału: materiały kompozytowe z węglika krzemu
Wał: wał ze stali nierdzewnej (3CR14)
Obudowa magnesu: kapsułkowanie z tworzywa sztucznego PPS
Pierścień uszczelniający: EPDM
EMC: Klasa 3
Hałas: ≤61dB

■ Urządzenie napędowe (w tym silnik)
Wirnik napędowy: magnes kapsułkowany z tworzywa PPS
Śruby i nakrętki: stal nierdzewna SUS 304
Silnik napędowy: bezszczotkowy silnik prądu stałego
Rama drutu silnika: PPA GF
Obudowa pompy: Odlewana aluminiowa obudowa z piaskowaniem i anodowaniem + powłoka proszkowa PE.

Wspornik: stal
Obręcz wspornika: stal nierdzewna US 304
Wodoodporność na podstawie oceny IP68 (en60529)
Model złącza: AMP282106-1 (pasujący wtyk AMP282088-1)
Średnica dyszy: 38 mm (1,5 cala)



■ Instrukcja montażu
Pompy serii JP-BL43-200 to pompy odśrodkowe, które wymagają wstępnego napełnienia,
Pompa zainstalowana w najniższej pozycji systemu, aby zapewnić, że wirnik jest zawsze zanurzony w cieczy, lub wstępnie napełnić pompę przed włączeniem zasilania.

1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 15 minut (po 15 minutach pracy na sucho automatycznie się zatrzyma), Praca na sucho powoduje hałas, a także zwiększa ścieranie wału i tulei wału.

2: Użyj zalecanej średnicy rury łączącej wlot pompy, jeśli użyjesz węża o mniejszej średnicy wlotu pompy, Ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostaje się do pompy przez rurociąg, co spowoduje pogorszenie wydajności pompy, a także pęcherzyki powietrza uszkadzają pompę.

3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na wylocie).

4: Pompę można montować pionowo lub poziomo (patrz rysunek 1) Przy montażu pionowym wylot powinien być skierowany do góry.

5: Aby uniknąć pracy na sucho (powietrze utknęło w wirniku), wylot pompy wodnej powinien być pionowy lub w górnej części wirnika. (patrz rysunek 1)

6: Połączona rura powinna być montowana pionowo (lub bez kolanka w odległości 20 cm), aby ułatwić odprowadzanie powietrza, rura wylotowa nie powinna używać kolanka mniejszego niż 90 stopni (patrz rysunek 2).

7: Nie można używać wody morskiej lub innej silnie zanieczyszczonej cieczy z dużymi zanieczyszczeniami ziarnistymi jako medium cieczy.




■ Parametr temperatury
Temperatura cieczy roboczej: -40℃ do +85℃ (-40°F do +185°F)
Temperatura otoczenia pracy: -40℃ do +120℃ (-40°F do +248°F)
Temperatura przechowywania: -40℃ do +70℃ (-40°F do +158°F)
(do 100 ℃, ale skróci to żywotność)
■ Ciśnienie w systemie
-0,2 do 2,5 bara (100℃ (212°F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36℃ (86°F).
■ Zakres napięcia
Znamionowa pompa wodna 24V, zakres roboczy 18V - 32V
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, nadmierne lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.

Ciecz robocza: mieszanina cieczy (woda z zawartością glikolu poniżej 60%)


■ Parametr elektryczny

Model złącza i odpowiednie właściwości elektryczne (patrz rysunek 3):

■ Uwagi
1. Temperatura otoczenia pracy: -40℃--120℃, należy unikać bliskości trójskładnikowego katalizatora, układu rur wylotowych gazu i silnika podczas instalacji, zapewnić temperaturę otoczenia pracy.
2. Położenie montażu pompy wodnej powinno być w miarę możliwości blisko niskiego poziomu wody, aby wydłużyć żywotność pompy.
4. Proszę używać pompy z dala od zapylonego środowiska, kurz jest szkodliwy dla skrócenia żywotności
5. Zwróć uwagę na czystość wody, unikaj zacięć i blokowania wirnika, aby zmniejszyć żywotność pompy

■ Parametr wydajności



■ Wymiar zewnętrzny
