Nowa energetyczna pompa wodna pojazdu elektrycznego Chłodzenie turbosprężarki o bardzo niskim poziomie hałasu 24 V

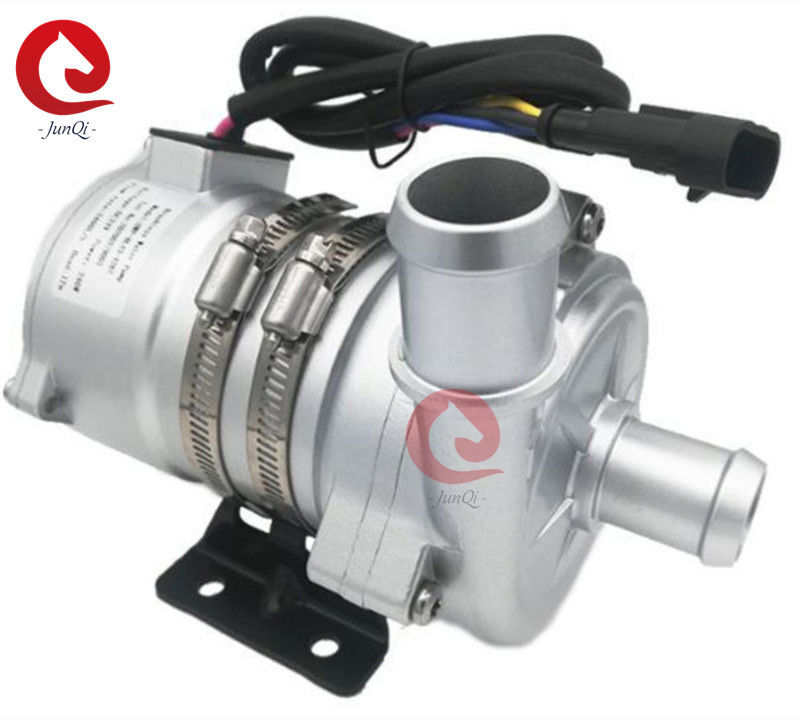

JUNQI 24VDC Nowa energia elektroniczna pompa wodna do pojazdów, turbosprężarka o bardzo niskim poziomie hałasu, chłodzenie JP-BL43-426T


Cechy
◆Pompa odśrodkowa
◆Przenoszenie siły magnetycznej
◆Wysokowydajny bezszczotkowy silnik prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.

◆Z szerokim zakresem temperatur pracy
◆Z kontrolą stałego przepływu
◆Ochrona przed odwrotną polaryzacją
◆Ochrona przed suchobiegiem
◆Ochrona przed przepięciem, przetężeniem
◆Ochrona przed przeciążeniem, przegrzaniem

■ Parametr elektryczny



Instrukcja montażu
Pompy serii JP-BL43-426T to pompy odśrodkowe, które wymagają wstępnego napełnienia,
Pompa zainstalowana w najniższej pozycji systemu, aby upewnić się, że wirnik jest zawsze
zanurzony w cieczy lub wstępnie napełnić pompę przed włączeniem zasilania.
1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 15 minut (po 15
minutach pracy na sucho, automatycznie się zatrzyma), Praca na sucho powoduje hałas, a także zwiększa
ścieranie wału i tulei wału.
2: Użyj zalecanej średnicy rury łączącej wlot pompy, jeśli użyjesz mniejszej średnicy
wlotu węża pompy, ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostaje się do
pompy przez rurociąg, spowoduje to pogorszenie wydajności pompy, a także pęcherzyki powietrza uszkadzają
pompę.
3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na
wylocie).
4: Pompa może być instalowana pionowo lub poziomo (patrz rysunek 1). Po zainstalowaniu
pionowo, wylot powinien być skierowany do góry.
5: Aby uniknąć pracy na sucho (powietrze utknie w wirniku), wylot pompy wodnej powinien
być pionowy lub w górnej części wirnika. (patrz rysunek 1)
6: Połączona rura powinna być montowana pionowo (lub bez kolanka w 20 cm), aby powietrze
łatwo się ulatniało, rura wylotowa nie powinna używać kolanka mniejszego niż 90 stopni (patrz rysunek 2).
7: Nie można używać wody morskiej lub innych silnie zanieczyszczonych cieczy z dużymi zanieczyszczeniami jako
medium

■Parametr temperatury
1. Temperatura cieczy roboczej: -40℃ do +85℃ (-40°F do +185°F)
2. Temperatura otoczenia pracy: -40℃ do +85℃ (-40°F do +185°F)
3. Temperatura przechowywania: -40℃ do +70℃ (-40°F do +158°F)
(do 100 ℃, ale skróci to żywotność)
Zakres napięciaCiśnienie w systemie
-0,2 do 2,5 bara (100℃ (212°F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36℃(86°F).
■
Zakres napięciaZnamionowa pompa wodna 24V, zakres roboczy 18V - 32V
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale nadmierne lub zbyt
niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być
narażona na promieniowanie cieplne otoczenia.
Ciecz robocza: mieszanina cieczy (woda z zawartością glikolu poniżej 60%)
Model złącza i odpowiednie właściwości elektryczne (patrz rysunek 3):

Wykres sterowania PWM:

Uwagi

1. Temperatura otoczenia pracy: -40℃--120℃, należy unikać bliskości trójelementowego katalizatora, układu rur wylotowych gazu i silnika podczas instalacji, zapewnić temperaturę otoczenia pracy.
2. Położenie instalacji pompy wodnej powinno być jak najbardziej zbliżone do niskiego poziomu wody, aby przedłużyć żywotność pompy.
3. Używaj pompy z dala od zapylonego środowiska, kurz jest szkodliwy dla skrócenia żywotności
4. Zwróć uwagę na czystość wody, unikaj zacięć i blokowania wirnika, aby zmniejszyć żywotność pompy
■ Parametr wydajności
Wymiar zewnętrzny

Zastosowanie:


Szeroko stosowany w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach ogrzewania i
