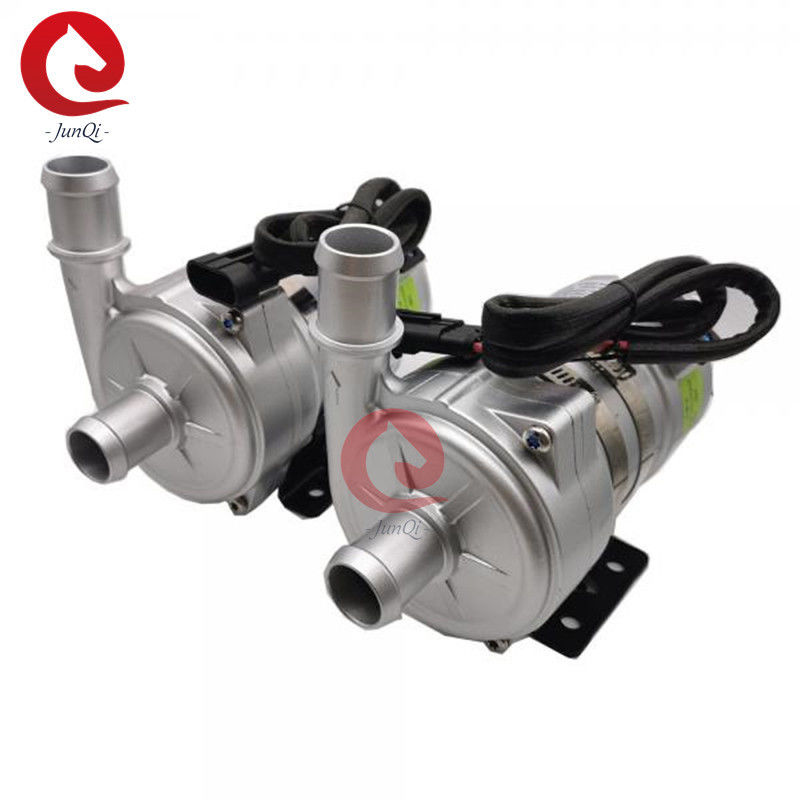

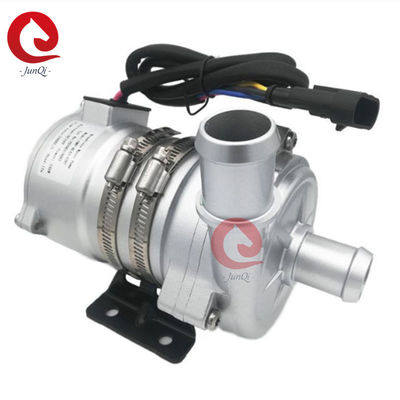

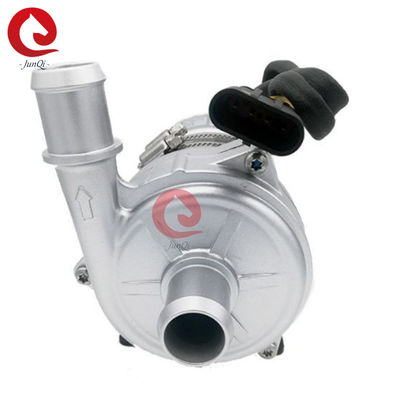

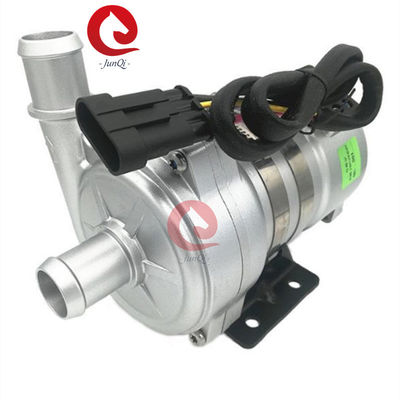

24VDC 2400L/H 16M BEV BUS Automatyczna bezszczotkowa pompa wodna DC z sterowaniem PWM JP-BL43-426T

Pompa wodna 24VDC 2400L/H 16M Bus & Coach Intl(BCI) BEV BUS, Junqi Auto Bezszczotkowa pompa wodna DC z kontrolą PWM


Cechy
• Pompa odśrodkowa
• Przenoszenie siły magnetycznej
• Wysokowydajny bezszczotkowy silnik DC, niskie zużycie energii, wysoka wydajność, długa żywotność.

• Z szerokim zakresem temperatur pracy
• Z kontrolą stałego przepływu
• Ochrona przed odwrotną polaryzacją
• Ochrona przed suchobiegiem
• Ochrona przed przepięciem, przetężeniem
• Ochrona przed przeciążeniem, przegrzaniem

Opis techniczny (części związane z cieczą)
1. Obudowa głowicy pompy: Odlew aluminiowy
2. Wirnik: PPS+GF
3. Wnęka osłony: PPS+GF
4. Tuleja wału: materiały kompozytowe z węglika krzemu
5. Wał: wał ze stali nierdzewnej (3CR14)
6. Obudowa magnesu: kapsułkowanie z tworzywa PPS
7. Pierścień uszczelniający: EPDM
8. EMC: Klasa 3
9. Hałas: ≤60dB

Urządzenie napędowe (w tym silnik)
1. Wirnik napędowy: magnes kapsułkowany z tworzywa PPS
2. Śruby i nakrętki: stal nierdzewna SUS 304
3. Silnik napędowy: bezszczotkowy silnik DC
4. Rama drutu silnika: PPA GF
5. Obudowa pompy: Odlewana aluminiowa obudowa z piaskowaniem i anodowaniem + powłoka proszkowa PE.
6. Wspornik: stal
7. Obręcz wspornika: stal nierdzewna US 304
8. Wodoodporność na poziomie IP68 (en60529)
9. Model złącza: 325304061AAH (pasujący wtyk 325304061AMH)
10. Średnica dyszy: 41 mm (1,61 cala)

Instrukcja montażu
Pompy serii JP-BL43-426T to pompy odśrodkowe, które wymagają wstępnego napełnienia,
Pompa zainstalowana w najniższej pozycji w systemie, aby zapewnić, że wirnik jest zawsze
zanurzony w cieczy lub wstępnie napełnić pompę przed włączeniem zasilania.
1: Pompa nie powinna pracować na sucho, mimo że może pracować na sucho przez 15 minut (po 15
minutach pracy na sucho, automatycznie się zatrzyma), Praca na sucho powoduje hałas, a także zwiększa
ścieranie wału i tulei wału.
2: Użyj zalecanej średnicy rury łączącej wlot pompy, jeśli użyjesz mniejszej średnicy
wlotu węża pompy, ze względu na podciśnienie w pompie, powietrze z zewnątrz łatwiej dostaje się do
pompy przez rurociąg, co spowoduje pogorszenie wydajności pompy, a także powietrze
pęcherzyki powodują uszkodzenie pompy.
3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na
wylocie).
4: Pompę można montować pionowo lub poziomo (patrz rysunek 1). Po zamontowaniu
pionowo, wylot powinien być skierowany do góry.
5: Aby uniknąć pracy na sucho (powietrze utknęło w wirniku), wylot pompy wody powinien
być pionowy lub w górnej części wirnika. (patrz rysunek 1)
6: Połączona rura powinna być montowana pionowo (lub bez kolanka w odległości 20 cm), aby powietrze
łatwo się ulatniało, rura wylotowa nie powinna używać kolanka mniejszego niż 90 stopni (patrz rysunek 2).
7: Nie można używać wody morskiej lub innej silnie zanieczyszczonej cieczy z dużymi zanieczyszczeniami jako
medium cieczy

•Parametr temperatury
1. Temperatura cieczy roboczej: -40°C do +85°C (-40°F do +185°F)
2. Temperatura otoczenia pracy: -40°C do +85°C (-40°F do +185°F)
3. Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F)
(do 100°C, ale skróci to żywotność)
Zakres napięciaCiśnienie w systemie
-0,2 do 2,5 bara (100°C (212°F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36°C (86°F).
•
Zakres napięciaZnamionowa pompa wodna 24V, zakres roboczy 18V - 32V
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale nadmierne lub zbyt
niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być
wystawiona na działanie promieniowania cieplnego otoczenia.
Ciecz robocza: mieszanina cieczy (woda z zawartością glikolu poniżej 60%)
• Parametr elektryczny
Napięcie robocze


• Uwagi


1. Temperatura otoczenia pracy: -40°C--120°C, należy unikać bliskości trójskładnikowego katalizatora, układu rur wylotowych gazu i silnika podczas instalacji, zapewnić temperaturę otoczenia pracy.
2. Położenie montażu pompy wody powinno być jak najbliżej niskiego poziomu wody, aby wydłużyć żywotność pompy.
3. Proszę używać pompy z dala od zapylonego środowiska, kurz jest szkodliwy dla zmniejszenia żywotności
4. Zwróć uwagę na czystość wody, unikaj zablokowania i zablokowania wirnika, aby zmniejszyć żywotność pompy
• Parametr wydajności
• Wymiar zewnętrzny


Zastosowanie:


Szeroko stosowany w autobusach hybrydowych, samochodach osobowych hybrydowych, pojazdach elektrycznych, pociągach, statkach i innych systemach ogrzewania i
