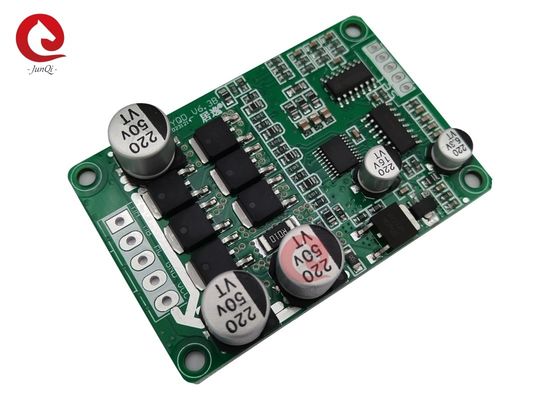

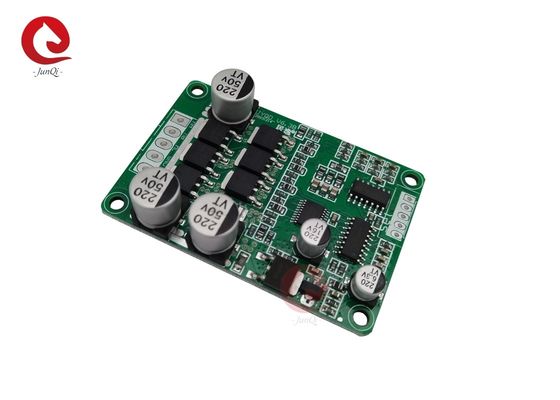

3 fazy DC 7-48V Brushless Motor Driver Board 10A Sensorless Motor Speed Controller z sterowaniem PWM

3-fazowa płyta sterownika silnika bezszczotkowego DC 7-48V, 10A, bez czujnika, regulator prędkości silnika z kontrolą PWM

Parametry płyty sterownika:

Uwagi dotyczące zastosowania:

1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają zakresu określonego dla płyty sterownika.
2. Ta płyta sterownika jest przeznaczona do 3-fazowych bezszczotkowych silników bez czujników, ale nie pasuje bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bez czujników. Jeśli efekt napędu nie jest dobry (np. drgania przy rozruchu, cofanie, prąd jałowy silnika jest zbyt duży, prędkość jest niestabilna, wydajność jest niska i nie można uruchomić pod obciążeniem). Klienci mogą dostosować rezystancję i pojemność płyty sterownika
zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt napędu

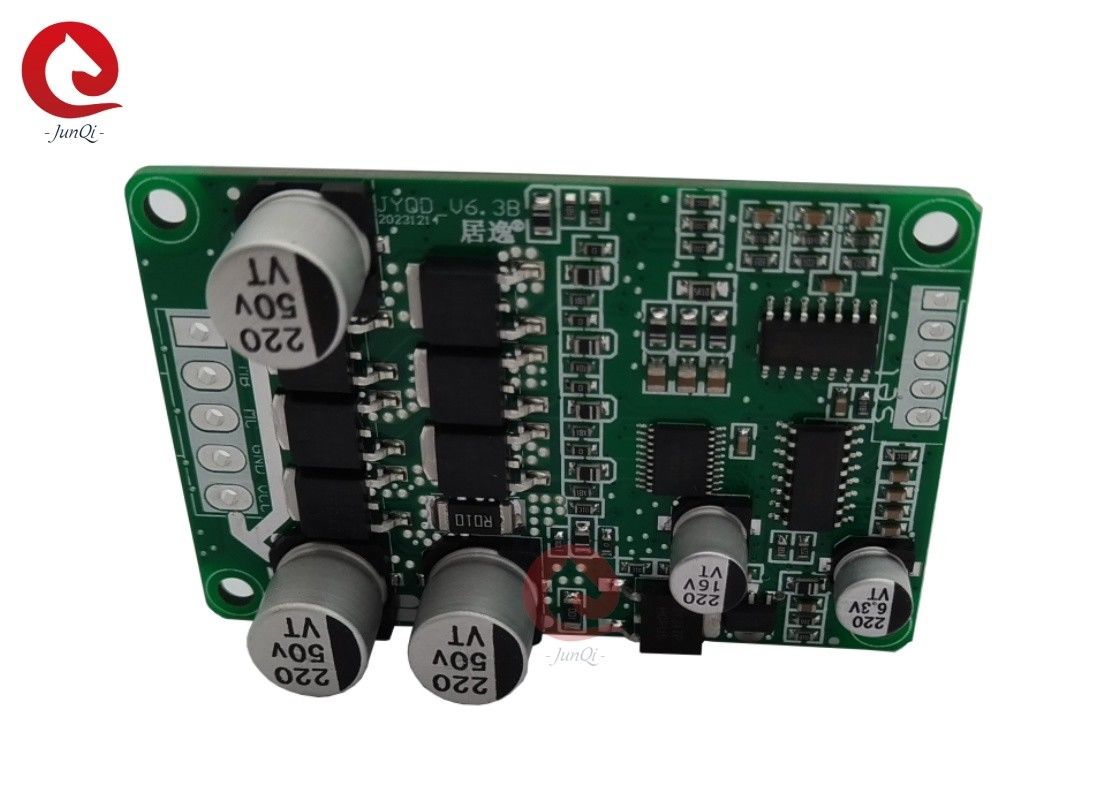

3. Płyta sterownika JYQD_V6.3B to goła płyta, silnik o mocy poniżej 100W nie wymaga wymuszonego rozpraszania ciepła, należy zapewnić normalną wentylację.
4. Port wyjściowy 5V na płycie sterownika jest zabroniony do podłączania do zewnętrznego sprzętu elektrycznego. Nadaje się tylko do podłączania zewnętrznych potencjometrów i przełączników do tej płyty w celu regulacji prędkości i zmiany kierunku.
5. Sygnał na płycie sterownika JYQD_V6.3B to sygnał wyjściowy impulsu prędkości silnika, a prąd wyjściowy jest mniejszy niż 5mA.

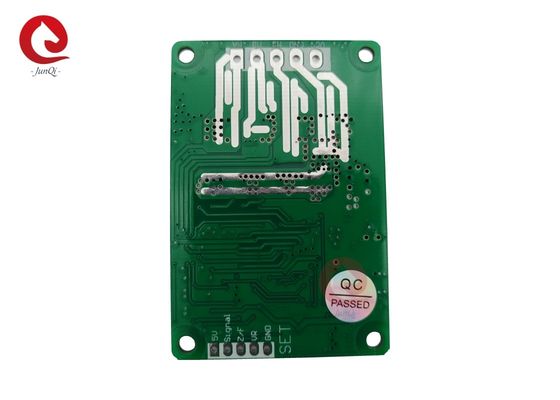

Schemat połączeń i opis portów:

1. Port sterowania
GND — Używany do wewnętrznego sterowania płytą sterownika
VR — Port regulacji prędkości. Regulacja prędkości napięcia analogowego 0V-5V, liniowa regulacja prędkości od niskiej do wysokiej. Regulacja prędkości PWM musi być uziemiona z płytą sterownika.
Z/F — Porty kontroli kierunku obrotu. Podłącz 5V lub nie podłączaj w jednym kierunku, podłącz GND do drugiego kierunku.
Sygnał — Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5V
5V — Wewnętrzne napięcie wyjściowe płyty sterownika, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i zmiany kierunku.

2. Port zasilania
P+/VCC — DC +
P-/GND — DC -
MC — Faza C silnika
MB — Faza B silnika
MA — Faza A silnika

3. Zwróć uwagę, aby przewód fazowy silnika i przewód Halla nie były zbyt długie. Zbyt długi przewód spowoduje zakłócenia sygnału.
4. Odległość portu sterowania: 2,54 mm, odległość portu zasilania: 3,96 mm.
5. Zwróć uwagę na izolację między tranzystorem MOSFET sterownika a radiatorem lub płytą montażową.

 Wymiary płyty V6.3B (mm):
