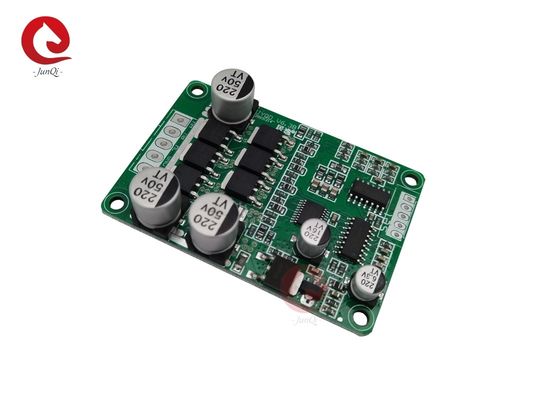

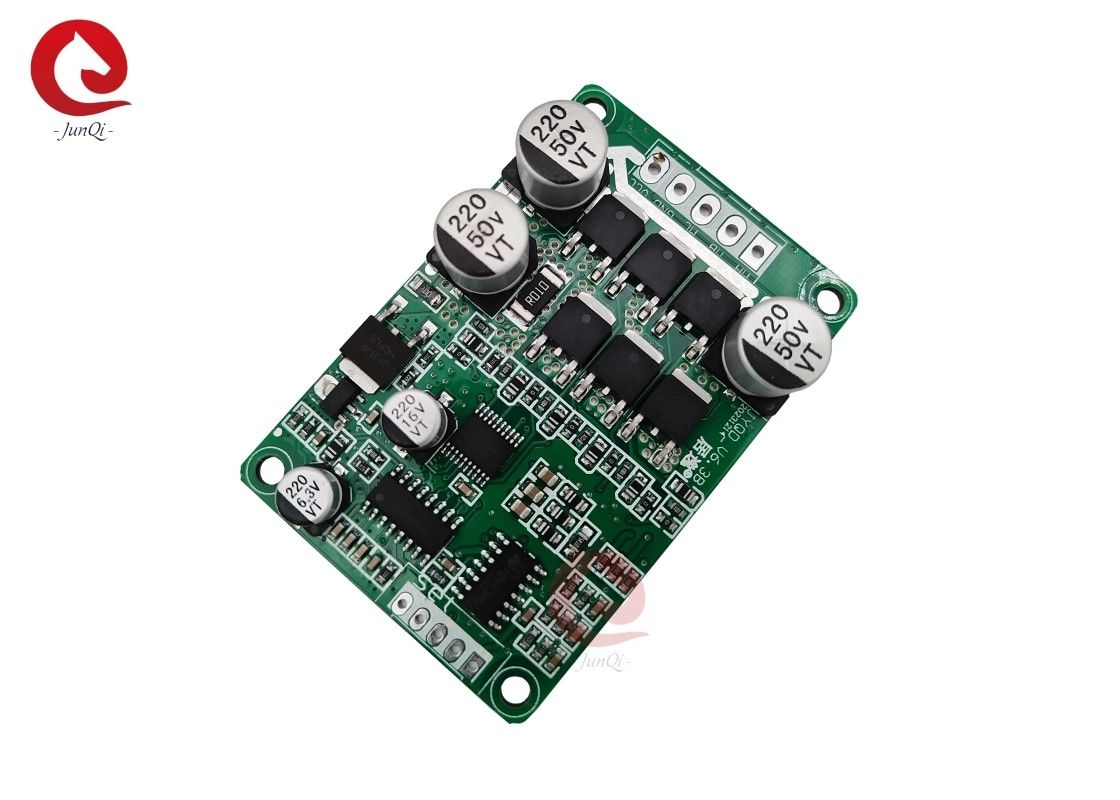

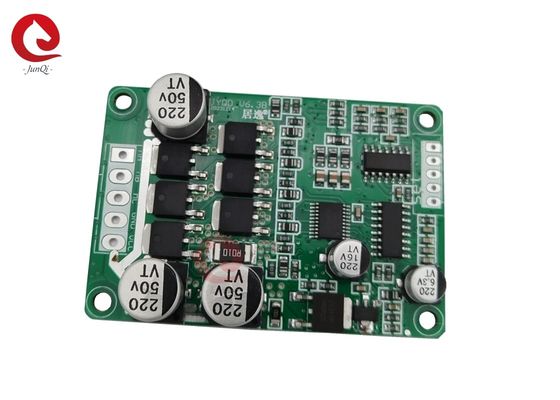

DC7-48V Brushless Motor Drive Board JYQD_V6.3B dla 3-fazowego silnika BLDC bez czujników

DC7-48V Brushless Motor Drive Board JYQD_V6.3B dla 3-fazowego silnika BLDC bez czujników

Opis:

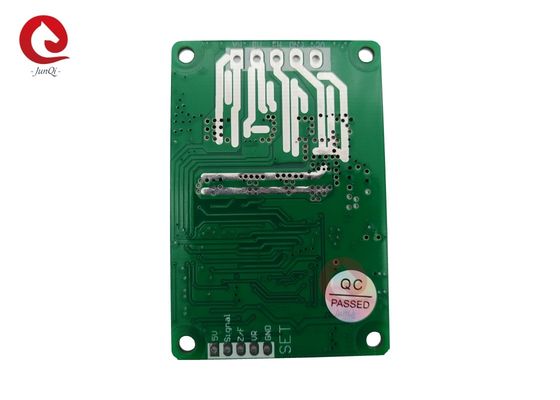

Diagram okablowania i opis portu:

1- Kontrolny port.

GND Używane do wewnętrznej kontroli na pokładzie kierowcy

VR ?? Port sterowania prędkością. Analogiczna regulacja prędkości napięcia 0V-5V regulacja prędkości, regulacja prędkości liniowej od niskiej do wysokiej. Regulacja prędkości PWM musi być uziemiona z tablicą sterowania.

Z/F

Pojazd z silnikiem

5V

2Port zasilania.

P+/VCC ?? DC +

P-/GND ¢ DC -

MC Motorna faza C

MB

MA Motorna faza A

3. Proszę zwrócić uwagę na drut fazy silnika i drut Hall nie być zbyt długie. To spowoduje zakłócenia sygnału Jeśli drut jest zbyt długi.

4Odległość od portu sterowania: 2,54 mm, odległość od portu zasilania:3.96 mm.

5. Zwróć uwagę na izolację pomiędzy MOSFETem sterownikiem a radiatorem lub płytą instalacyjną.

Uwaga do zastosowania:

1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają zakresu określonego na tablicy kierowcy.

2. Ta tablica sterowania jest stosowana do 3-fazowego silnika bez czujników bez szczotek, ale nie jest odpowiednia dla wszystkich 3-fazowych silników bez czujników bez szczotek bezpośrednio.odwróceniePrąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie może być uruchomiony z obciążeniem.) Klienci mogą regulować opór i pojemność deski sterowania zgodnie z rzeczywistą sytuacją w celu osiągnięcia najlepszego efektu jazdy.

3.JYQD_V6.3B deska napędowa jest goła, moc napędowa poniżej 100W silnik nie musi zmuszać rozpraszania ciepła, musi zapewnić normalną wentylację.

4.Przepuszczenie podłączenia do zewnętrznego sprzętu elektrycznego jest zabronione w porcie wyjściowym 5V na desce kierowcy.Jest odpowiedni tylko do podłączenia zewnętrznych potencjometrów i przełączników do tej planszy do regulacji prędkości i odwrócenia.

5.Sygnał na tablicy sterownika JYQD_V6.3B jest sygnałem wyjściowym impulsu prędkości silnika, a prąd wyjściowy wynosi mniej niż 5 mA.

Wymiar deski napędowej ((mm):
