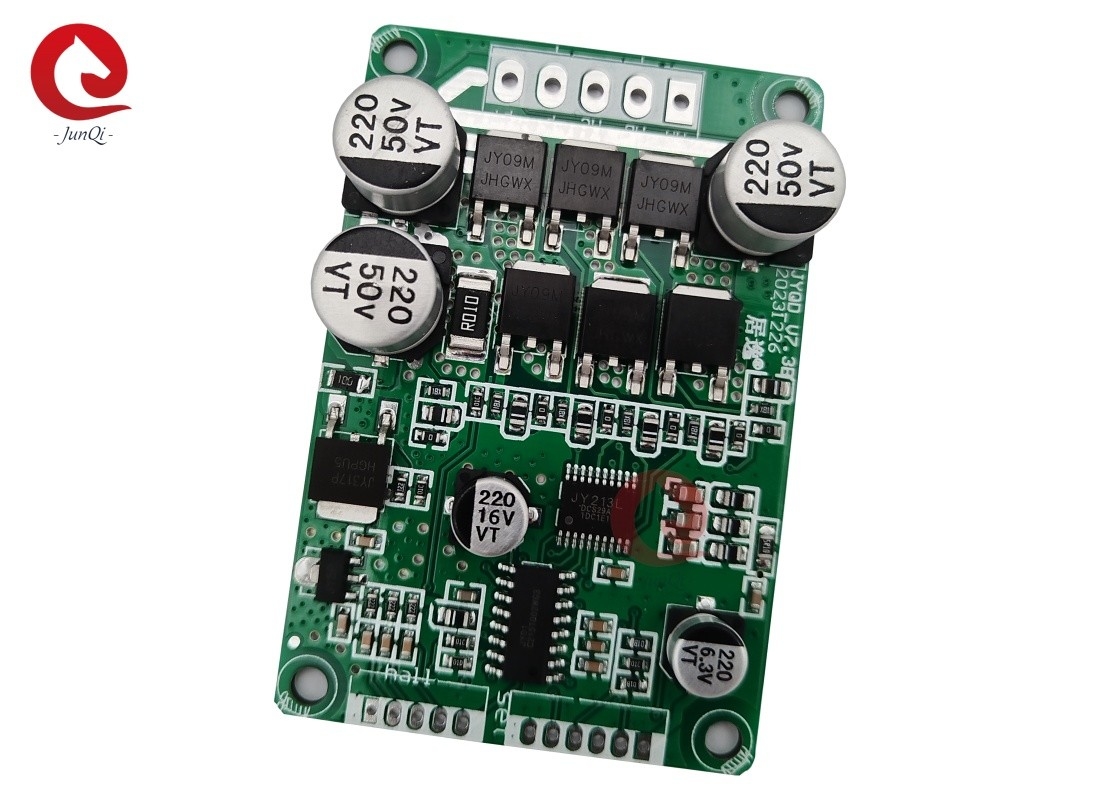

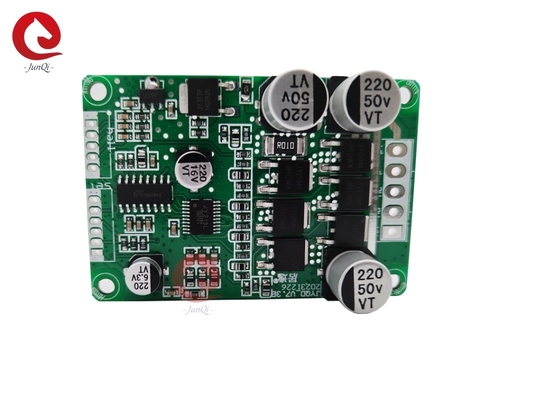

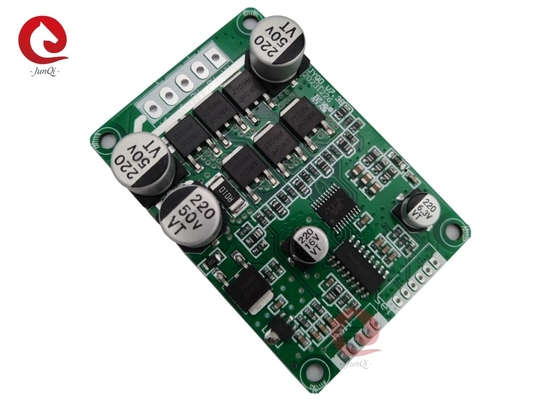

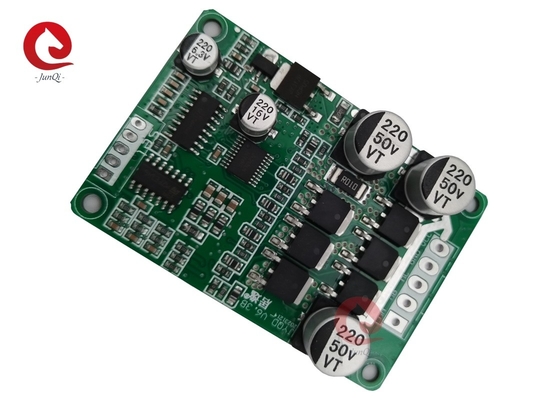

JYQD_V7.3B Napięcie 7~48V Maksymalny prąd 10A Moc napędowa Mniej niż 200W Hall Sensors BLDC Motor

JYQD_V7.3B Napięcie 7~48V Maksymalny prąd 10A Moc napędowa Mniej niż 200W Hall Sensors BLDC Motor

Opis:

Uwaga do zastosowania:

1Potwierdź, że parametry napięcia i mocy silnika nie mogą przekraczać zakresu określonego na tablicy kierowcy.

2Ta płyta sterowania jest odpowiednia dla silników Hall brushless DC o temperaturze 120 stopni. Nie wszyscy producenci odpowiadają sekwencjom linii płyty napędowej.Klienci mogą dostosować sekwencję linii Hall lub sekwencję linii trójfazowej silnika zgodnie z rzeczywistą sytuacją- Zdobądź najlepszy efekt jazdy.

3. Jednostka napędowa JYQD_V7.3B jest pusta, moc napędowa poniżej 100W silnik nie musi zmuszać rozpraszania ciepła, musi zapewnić normalną wentylację.

4. Port wyjściowy 5V na desce kierowcy nie może być podłączony do zewnętrznego sprzętu elektrycznego.Jest odpowiedni tylko do podłączenia zewnętrznych potencjometrów i przełączników do tej planszy do regulacji prędkości i odwrócenia.

5. Sygnał na tablicy sterownika JYQD_V7.3B jest sygnałem wyjściowym impulsu prędkości silnika, a prąd wyjściowy wynosi mniej niż 5mA.

Diagram połączenia:

Opis portów:

1. Port czujnika HALL
GND
Hc Hall Hc
Hb Hall Hb
Ha Hall Ha
5 V

2/ Kontrolny port.
GND Używane do wewnętrznej kontroli na pokładzie kierowcy
VR ️ port sterowania prędkością. regulacja prędkości napędu analogowego 0V-5V regulacja prędkości, regulacja prędkości liniowej od niskiej do wysokiej. regulacja prędkości PWM musi być uziemiona z tablicą kierowcy.
Z / F Regulacja prędkości PWM musi być uziemiona na tablicy kierowcy.
Pojazd z silnikiem
Włącz 5V, aby umożliwić działanie, podłącz GND, aby zakazać działania.
5V

3Port zasilania.
P+ DC +
P- DC -
MC Motorna faza C
MB
MA Motorna faza A

4. Proszę zwrócić uwagę na drut fazy silnika i drut Hall nie być zbyt długie. To spowoduje zakłócenia sygnału Jeśli drut jest zbyt długi.

5.Odległość między portami włącza sterowania i zasilania wynosi odpowiednio 2,0 mm i 3,96 mm.

6.Zwróć uwagę na izolację deski napędowej przy dodawaniu lub umieszczaniu rozgrzewaczy.

Wymiary ((mm):
