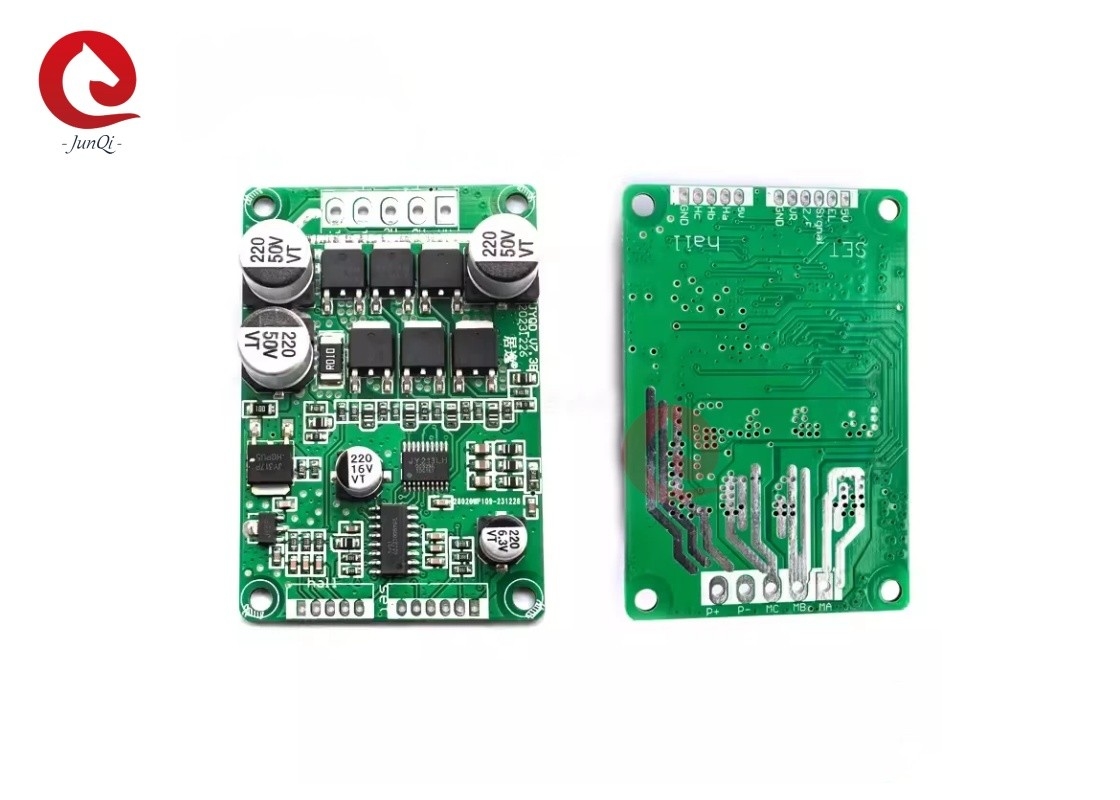

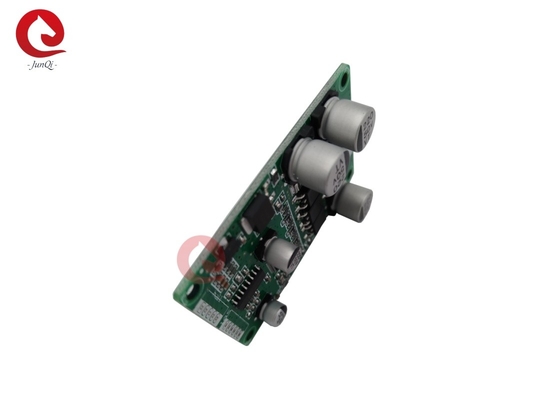

Płytka sterownika JYQD_V7.3B 8A do silnika bezszczotkowego DC 3-fazowego BLDC z czujnikami Halla

Szeroki zakres napięcia roboczego 7~48VDC Max 10A Bezszczotkowa płyta napędowa DC JYQD_V7.3B do 3-fazowego silnika BLDC z czujnikami Halla

Opis produktu:

Uwagi dotyczące zastosowania:

1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają zakresu określonego przez płytę sterownika.

2. Ta płyta sterownika jest odpowiednia dla 120-stopniowych bezszczotkowych silników DC z czujnikami Halla. Sekwencje linii nie wszystkich producentów odpowiadają sekwencjom linii płyty sterownika. Klienci mogą dostosować sekwencję linii Halla lub sekwencję linii trójfazowej silnika w zależności od rzeczywistej sytuacji. Osiągnąć najlepszy efekt napędu.

3. Płyta sterownika JYQD_V7.3B to goła płyta, silnik o mocy poniżej 100W nie wymaga wymuszonego rozpraszania ciepła, należy zapewnić normalną wentylację.

4. Port wyjściowy 5V na płycie sterownika jest zabroniony do podłączania do zewnętrznego sprzętu elektrycznego. Nadaje się tylko do podłączania zewnętrznych potencjometrów i przełączników do tej płyty w celu regulacji prędkości i zmiany kierunku.

5. Sygnał na płycie sterownika JYQD_V7.3B to sygnał wyjściowy impulsu prędkości silnika, a prąd wyjściowy jest mniejszy niż 5mA.

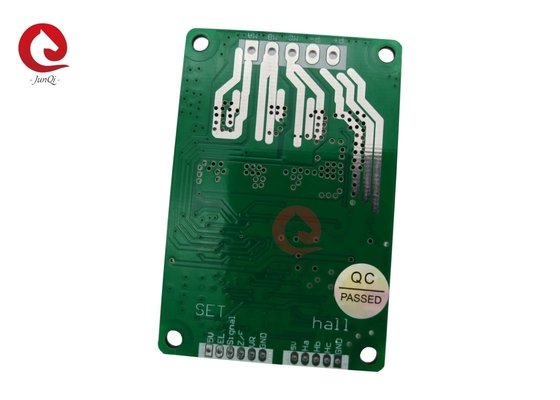

 Schemat połączeń& Opis portów:

1. Port czujnika HALL
GND — Ujemny biegun Halla
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Dodatni biegun Halla

2. Port sterowania
GND — Używany do wewnętrznego sterowania płytą sterownika
VR — Port regulacji prędkości. Regulacja prędkości napięcia analogowego 0V-5V, liniowa regulacja prędkości od niskiej do wysokiej. Regulacja prędkości PWM musi być uziemiona z płytą sterownika.
Z/F — Porty kontroli kierunku obrotu. Regulacja prędkości napięcia analogowego 0V-5V, liniowa regulacja prędkości od niskiej do wysokiej. Regulacja prędkości PWM musi być uziemiona z płytą sterownika.
Sygnał — Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5V
EL — Kontrola portu włączania. Podłącz 5V, aby zezwolić na działanie, podłącz GND, aby zabronić działania.
5V — Wewnętrzne napięcie wyjściowe płyty sterownika, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i zmiany kierunku.

3. Port zasilania
P+ — DC +
P- — DC -
MC — Faza C silnika
MB — Faza B silnika
MA — Faza A silnika

4. Zwróć uwagę, aby przewód fazowy silnika i przewód Halla nie były zbyt długie. Spowoduje to zakłócenia sygnału, jeśli przewód jest zbyt długi.

5. Rozstaw portów portu sterowania i portu zasilania wynosi odpowiednio 2,0 mm i 3,96 mm.

6. Zwróć uwagę na izolację płyty sterownika podczas dodawania radiatorów lub umieszczania ich.

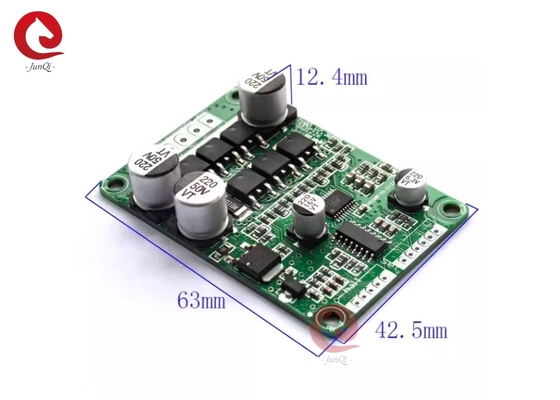

 Wymiary płyty napędowej (mm):
