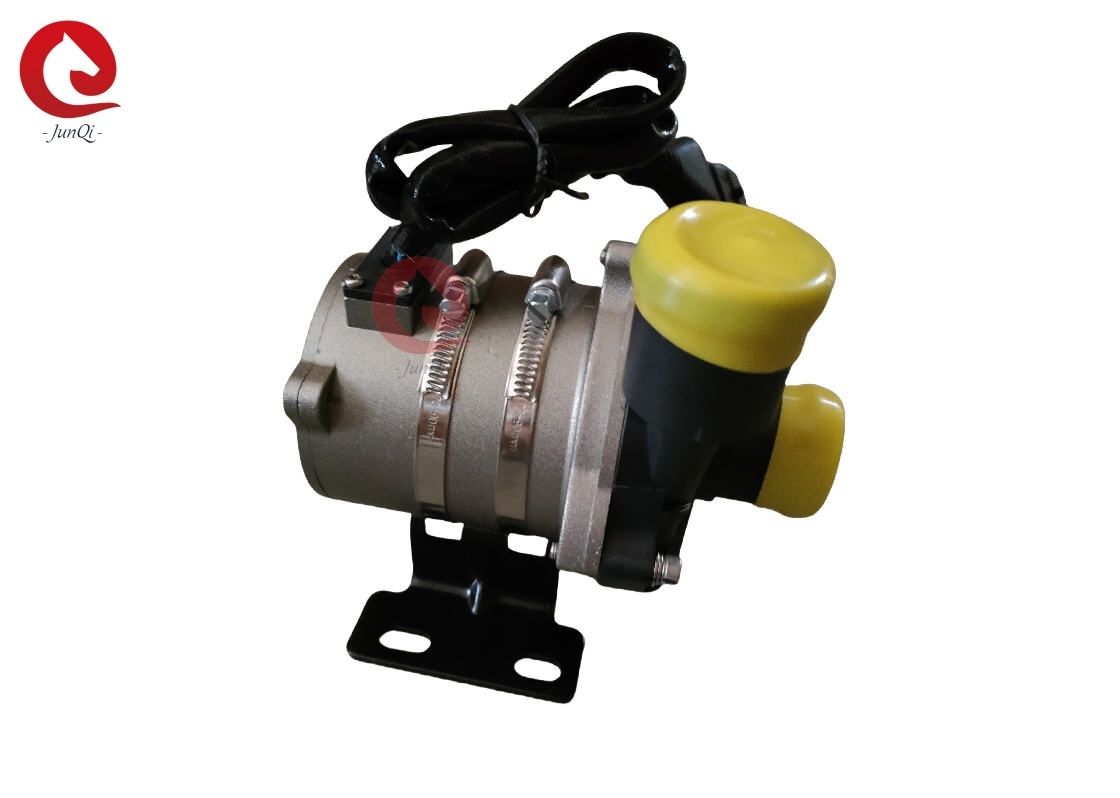

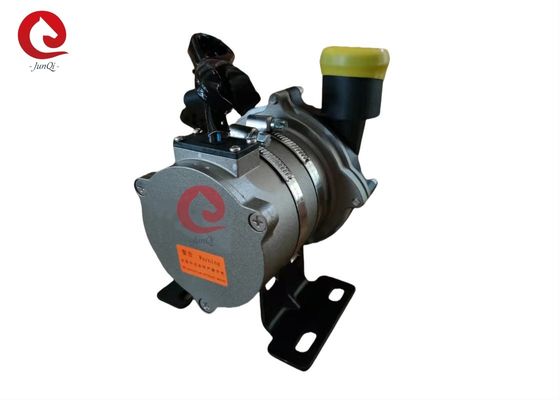

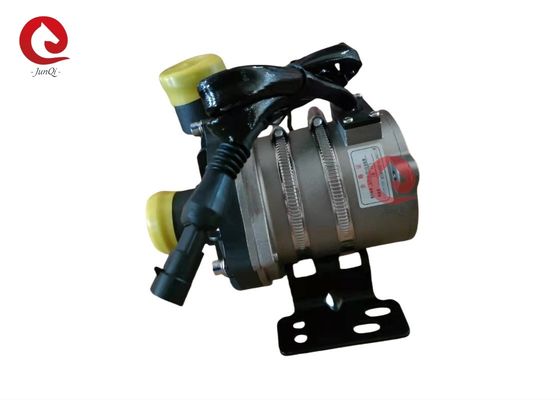

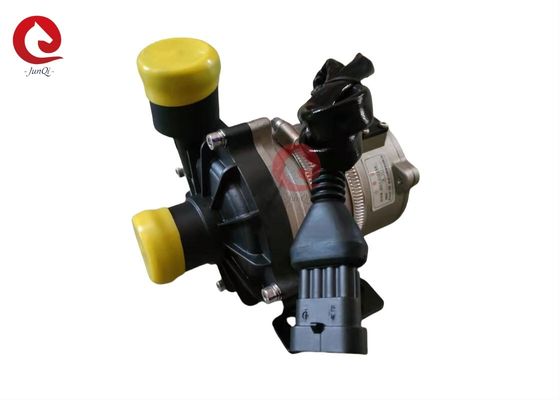

Bezszczotkowa pompa wodna DC JP200-1
Wysoki przepływ 50~120L/min, niski podnoszenie 2~12M, z kontrolą PWM, 12V Bezszczotkowa pompa wodna DC Zastosowanie dla autobusów miejskich
Zastosowanie:
Szeroko stosowana w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach ogrzewania i
chłodzenia.
Cechy:
★Pompa odśrodkowa
★Przenoszenie siły magnetycznej
★Wysokowydajny bezszczotkowy silnik DC, niskie zużycie energii, wysoka wydajność, długa żywotność
żywotność.
★Z szerokim zakresem temperatur pracy
★Kontrola prędkości sygnału PWM (opcjonalnie)
★Wyjście sygnału diagnostycznego (opcjonalnie)
★Tryb komunikacji (opcjonalnie)
★Z kontrolą stałego przepływu
★Ochrona przed odwrotną polaryzacją
★Ochrona przed suchobiegiem
★Ochrona przed przepięciem, przetężeniem
★Ochrona przed przeciążeniem, przegrzaniem
★Duży przepływ 50~120LPM
★Niskie podnoszenie 2~12m
Tabela parametrów technicznych:
| Nr |
|
Parametry techniczne |
|
1
|
Ciecz robocza |
50% roztwór wodny glikolu (Preferowany wybór typu organicznego, wielkość ziarna≯0,35, ppm≯0,1g/L) |
|
2
|
Ekstremalna temperatura cieczy |
-40℃~120℃ |
|
3
|
Normalna temperatura cieczy |
10℃~90℃ |
|
4
|
Temperatura przechowywania |
-50℃~90℃ |
|
5
|
Ekstremalna |
-40℃~105℃ |
|
6
|
Zakres natężenia przepływu |
50L/min~120L/min |
|
7
|
Zakres podnoszenia |
2m~12m(21kPa~115kPa) |
|
8
|
Napięcie znamionowe |
DC12V /DC24V |
|
9
|
Zakres napięcia |
DC9~16V /DC18~32V |
|
10
|
Moc |
≤300W |
|
11
|
Typ komunikacji i sterowania |
CAN/PWM lub ON/Off |
|
12
|
Stopień ochrony |
IP68 |
|
13
|
Waga |
≤1,5kg (bez wspornika) |
|
14
|
Hałas |
≤60dB(A) (patrz rysunek 5.2) |
|
15
|
Żywotność |
＞20000h |
|
16
|
Średnica zewnętrzna wlotu/wylotu |
φ38 |
|
17
|
Typ przewodu |
Zintegrowany z korpusem pompy lub przewody złączeniowe |
|
18
|
Funkcja ochrony |
Ochrona nadprądowa, ochrona przed przepięciem/niskim napięciem, ochrona przed przegrzaniem, ochrona przed zablokowaniem wirnika, ochrona przed suchobiegiem, ochrona przed odwrotną polaryzacją. |
2. Montaż mechaniczny
2.1 Pompa może być instalowana pionowo lub poziomo (patrz rysunek 1). Po zainstalowaniu
pionowo, wylot powinien być skierowany do góry.
2.2 Aby uniknąć suchobiegu (powietrze uwięzione w wirniku), wylot pompy wody powinien
być pionowy lub w górnej części wirnika. (patrz rysunek 1)
2.3 Połączona rura powinna być montowana pionowo (lub bez kolanka w 20 cm), aby powietrze
łatwo się ulatniało, rura wylotowa nie powinna używać kolanka mniejszego niż 90 stopni (patrz rysunek 2).
2.4 Nie można używać wody morskiej lub innej cieczy o dużym zanieczyszczeniu z dużymi zanieczyszczeniami jako cieczy
roboczej.
Interfejsy elektryczne:
3.1 Zalecane złącza komunikacyjne PWM/CAN i opis portów pinów:
Produkcja:TE Connectivity(Zalecane)
Model złącza:AMP282106-1
Dopasowany model wtyczki:AMP282088-1
3.2 Niezalecane złącza:
Do zastosowania pompy wodnej z przewodami, JUNQI International może zastąpić typy złączy
zgodnie z życzeniem klienta. Lub złącze 2-pinowe dla stałej prędkości (wł./wył.), złącze 3-pinowe ze sprzężeniem zwrotnym
funkcja (lub aplikacja komunikacji 3-pinowej PWM), prosimy o kontakt w celu uzyskania szczegółowych informacji.
Wskaźniki wydajności:
4.1 Krzywa wydajności:
4.2. Hałas
Warunki testu hałasu:
1. Temperatura w pomieszczeniu testowym: 23℃,
2. Prędkość wody: Maksymalna prędkość
3. Natężenie przepływu: Maksymalny przepływ
Wynik testu: ≤60dB(A), wybierz maksymalną wartość testową
Pozycja pomiaru testu hałasu jak na poniższym rysunku.
4.3 Komunikacja CAN:
Prosimy o komunikację i uzyskanie zalecanej umowy przy wyborze projektu!4.4 PWM
Komunikacja (zalecana)
4.4.1 Definicja portu pinów złącza pompy wodnej (rysunek 3, rysunek 4)
1. Proszę dodać bezpiecznik w obwodzie zasilania pompy wodnej, aby odciąć zasilanie w przypadku awarii.
2. Unikaj zakrywania lub blokowania pompy wodnej i wpływu na nią urządzeń otoczenia. Przestrzeń instalacyjna jest wygodna do konserwacji i wymiany.
3. Temperatura otoczenia pracy: -40℃--120℃, należy unikać bliskości trójskładnikowego katalizatora, układu rur wylotowych gazu i silnika podczas instalacji, zapewnić temperaturę środowiska pracy
4. Położenie instalacji pompy wodnej powinno być w miarę możliwości blisko niskiego poziomu wody, aby wydłużyć żywotność pompy.
5. Zwróć uwagę na czystość wody, unikaj zacięć i zablokowania wirnika, aby zmniejszyć żywotność pompy
6. Proszę używać pompy z dala od zapylonego środowiska, kurz jest szkodliwy dla zmniejszenia żywotności
