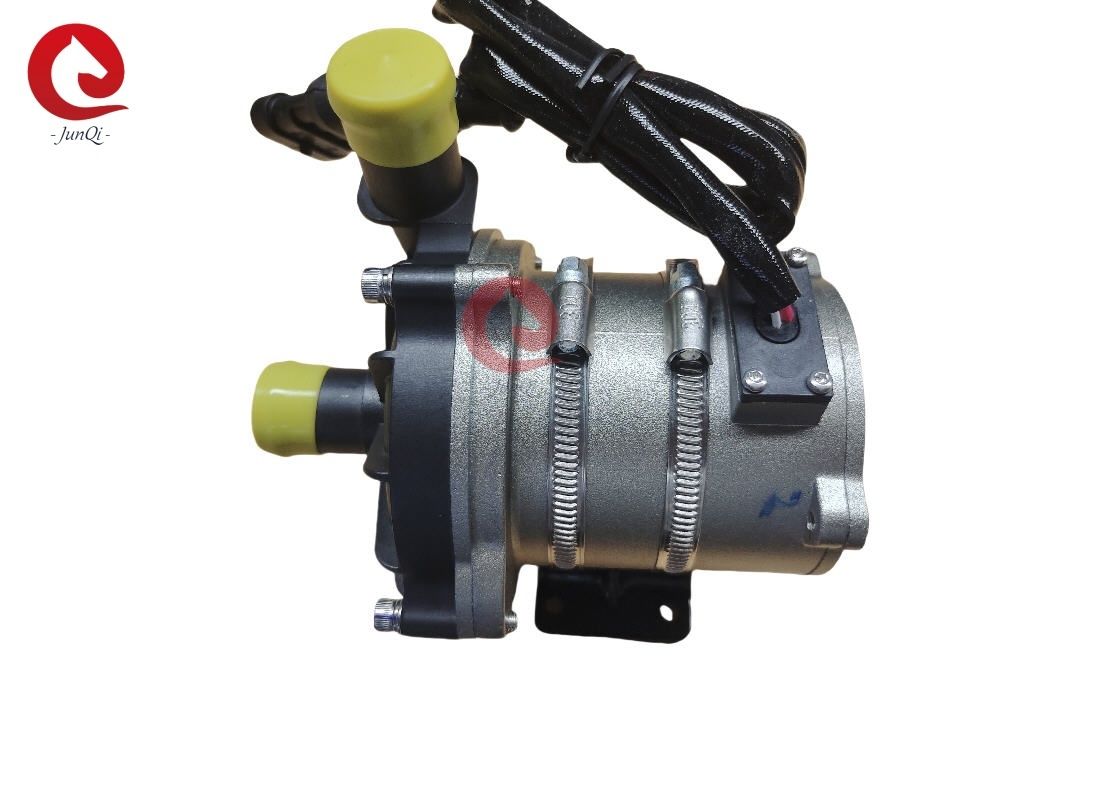

JP200-1 Bezszczotkowa pompa wodna DC

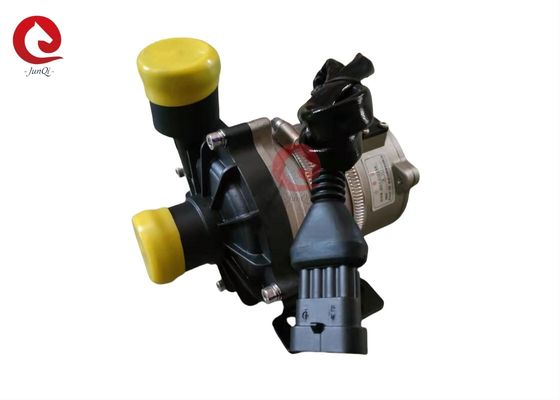

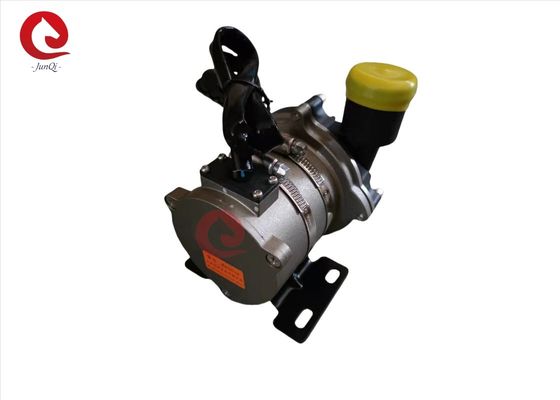

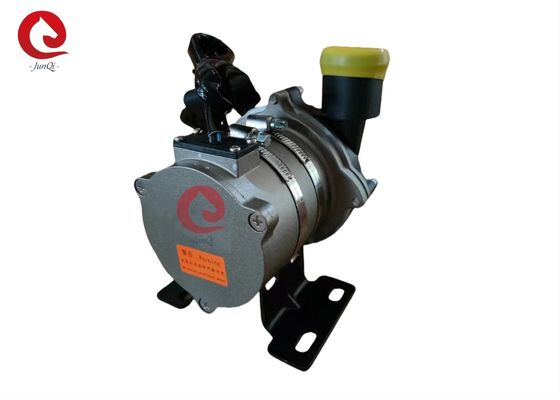

Elektryczna pompa wodna 12V 24VDC do systemów chłodzenia autobusów/ciężarówek nowej generacji, z magistralą Can BUS, funkcją sprzężenia zwrotnego PWM
Zastosowanie:
Szeroko stosowana w autobusach hybrydowych, hybrydowych samochodach osobowych, pojazdach elektrycznych, pociągach, statkach i innych systemach ogrzewania i
chłodzenia.
Cechy:
★ Pompa odśrodkowa
★ Przenoszenie siły magnetycznej
★ Wysokowydajny bezszczotkowy silnik DC, niskie zużycie energii, wysoka wydajność, długa żywotność
żywotność.
★ Z szerokim zakresem temperatur pracy
★ Regulacja prędkości sygnałem PWM (opcjonalnie)
★ Wyjście sygnału diagnostycznego (opcjonalnie)
★ Tryb komunikacji (opcjonalnie)
★ Z kontrolą stałego przepływu
★ Ochrona przed odwrotną polaryzacją
★ Ochrona przed suchobiegiem
★ Ochrona przed przepięciem, przetężeniem
★ Ochrona przed przeciążeniem, przegrzaniem
★ Duży przepływ 50~120LPM
★ Niska wysokość podnoszenia 2~12m
Tabela parametrów technicznych:
| Nr |
|
Parametry techniczne |
|
1
|
Medium cieczy |
50% roztwór wodny glikolu (preferowany typ organiczny, wielkość ziarna≯0,35, ppm≯0,1g/L) |
|
2
|
Ekstremalna temperatura medium |
-40℃~120℃ |
|
3
|
Normalna temperatura medium |
10℃~90℃ |
|
4
|
Temperatura przechowywania |
-50℃~90℃ |
|
5
|
Ekstremalna |
-40℃~105℃ |
|
6
|
Zakres natężenia przepływu |
50L/min~120L/min |
|
7
|
Zakres wysokości podnoszenia |
2m~12m (21kPa~115kPa) |
|
8
|
Napięcie znamionowe |
DC12V /DC24V |
|
9
|
Zakres napięcia |
DC9~16V /DC18~32V |
|
10
|
Moc |
≤300W |
|
11
|
Typ komunikacji i sterowania |
CAN/PWM lub ON/Off |
|
12
|
Stopień ochrony |
IP68 |
|
13
|
Waga |
≤1,5 kg (bez wspornika) |
|
14
|
Hałas |
≤60dB(A) (patrz rysunek 5.2) |
|
15
|
Żywotność |
＞20000h |
|
16
|
Średnica zewnętrzna wlotu/wylotu |
φ38 |
|
17
|
Typ przewodu |
Zintegrowany z korpusem pompy lub przewody złączeniowe |
|
18
|
Funkcja ochrony |
Ochrona nadprądowa, ochrona przed zbyt wysokim/niskim napięciem, ochrona przed przegrzaniem, ochrona przed zablokowaniem wirnika, ochrona przed suchobiegiem, ochrona przed odwrotną polaryzacją. |
2. Montaż mechaniczny
2.1 Pompa może być instalowana pionowo lub poziomo (patrz rysunek 1). Po zainstalowaniu
pionowo, wylot powinien być skierowany do góry.
2.2 Aby uniknąć suchobiegu (powietrze uwięzione w wirniku), wylot pompy wodnej powinien
być pionowy lub w górnej części wirnika. (patrz rysunek 1)
2.3 Połączona rura powinna być montowana pionowo (lub bez kolanka w 20 cm), aby powietrze
było łatwo odprowadzane, rura wylotowa nie powinna używać kolanka mniejszego niż 90 stopni (patrz rysunek 2).
2.4 Nie można używać wody morskiej lub innych silnie zanieczyszczonych cieczy z dużymi zanieczyszczeniami jako cieczy
medium.
Interfejsy elektryczne:
3.1Zalecane złącza komunikacyjne PWM/CAN i opis portów pinów:
Produkcja:TE Connectivity(Zalecane)
Model złącza:AMP282106-1
Dopasowany model wtyczki:AMP282088-1
3.2 Niezalecane złącza:
Do zastosowania pompy wodnej z przewodami, JUNQI International może zastąpić złącze
typy zgodnie z życzeniem klienta. Lub złącze 2-pinowe dla stałej prędkości (wł./wył.), złącze 3-pinowe ze sprzężeniem zwrotnym
funkcja (lub aplikacja komunikacyjna 3-pin PWM), skontaktuj się z nami, aby uzyskać szczegółowe informacje.
Wskaźniki wydajności:
4.1 Krzywa wydajności:
4.2. Hałas
Warunki testu hałasu:
1. Temperatura w pomieszczeniu testowym: 23℃,
2. Prędkość wody: Maksymalna prędkość
3. Natężenie przepływu: Maksymalny przepływ
Wynik testu: ≤60dB(A), wybierz maksymalną wartość testową
Pozycja pomiaru testu hałasu jak poniżej.
4.3 Komunikacja CAN:
Prosimy o komunikację i uzyskanie rekomendacji umowy przy wyborze projektu!4.4 PWM
Komunikacja (zalecana)
4.4.1 Definicja portu pinów złącza pompy wodnej (rysunek 3, rysunek 4)
1. Proszę dodać bezpiecznik w obwodzie zasilania pompy wodnej, aby odłączyć zasilanie w przypadku awarii.
2. Unikaj zakrywania lub blokowania pompy wodnej i wpływu na nią otaczających urządzeń grzewczych. Przestrzeń instalacyjna jest wygodna do konserwacji i wymiany.
3. Temperatura otoczenia pracy: -40℃--120℃, należy unikać bliskości trójskładnikowego katalizatora, układu rur wylotowych gazu i silnika podczas instalacji, zapewnić temperaturę otoczenia pracy
4. Położenie instalacji pompy wodnej powinno być w miarę możliwości blisko niskiego poziomu wody, aby wydłużyć żywotność pompy.
5. Zwróć uwagę na czystość wody, unikaj zacięć i zablokowania wirnika, aby zmniejszyć żywotność pompy
6. Proszę używać pompy z dala od zapylonego środowiska, pył jest szkodliwy dla zmniejszenia żywotności
