Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | junqi |
| Orzecznictwo: | IS9001, TS16949,CE |
| Numer modelu: | OWP-BL93-301 |
| Minimalne zamówienie: | 5 zestawów |
|---|---|
| Cena: | Negotialbe |
| Szczegóły pakowania: | nadaje się na eksport |
| Czas dostawy: | na zamówienie, |
| Zasady płatności: | T/T, Western Union, PAYPAL |
| Możliwość Supply: | 1000 ZESTAWÓW/MIESIĄC |
| Model: | OWP-BL93-301 | Materiał: | Stop aluminium |
|---|---|---|---|
| Napięcie: | 24VDC | Moc: | 100W |
| Znamionowe natężenie przepływu: | 1800L/H, | Maksymalna głowa: | 9M |
| Podanie: | Autobus hybrydowy, pojazdy elektryczne | Stosowanie: | Płyn chłodzący |
| Podkreślić: | BLDC Mini automatyczna pompa wodna,1800 l/min automatyczna pompa wodna,bezszczotkowa pompa wodna z cyrkulacją chłodziwa |
||

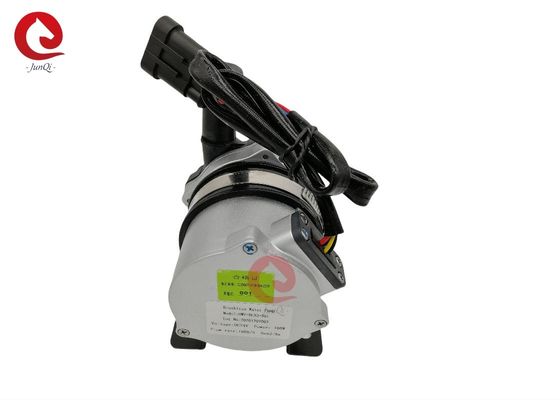

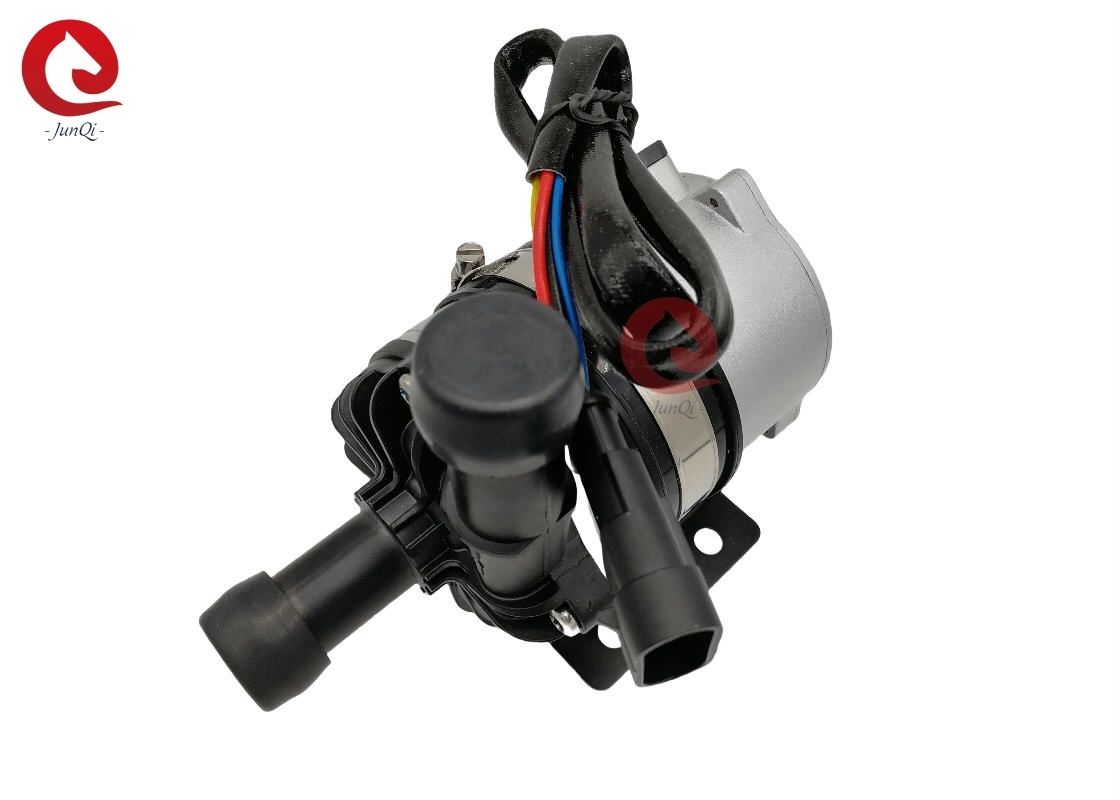

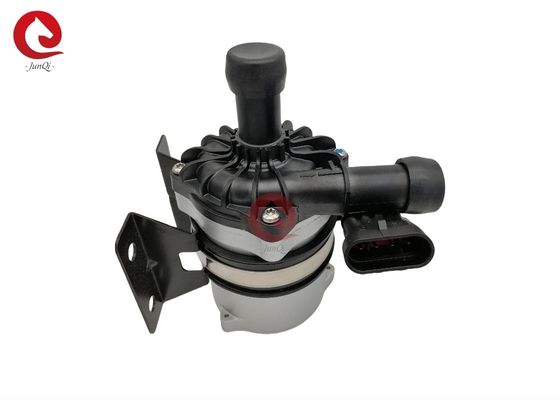

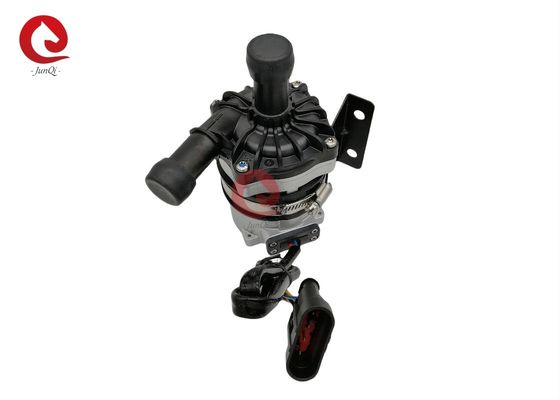

OWP-BL93-301 100W pompa wodna BLDC ze sterowaniem PWM i diagnostyką błędów pompa kolantowa, pompa glikolowa, pompa wodna bldc
■ Funkcje
◆Przenoszenie siły magnetycznej (konstrukcja pompy tarczowej) Pompa odśrodkowa
◆Wysokowydajny bezszczotkowy silnik prądu stałego, niskie zużycie energii, wysoka wydajność, długa żywotność.
◆Z szerokim zakresem temperatur pracy
◆Kontrola prędkości sygnału PWM
◆Z kontrolą stałego przepływu
◆Ochrona przed odwrotną polaryzacją
◆Ochrona przed suchobiegiem
◆Ochrona nadnapięciowa, nadprądowa
◆Przeciążenie, ochrona przed przegrzaniem
■Specyfikacje modelu
OWP-BL93-301 (24VDC)
■Instrukcja montażu
Pompy serii OWP-BL93-300 to pompy odśrodkowe, które wymagają wstępnego napełnienia,
Pompa zainstalowana w najniższym położeniu systemu, aby zapewnić, że wirnik jest zawsze zanurzony w cieczy lub wstępnie napełniona pompą przed włączeniem zasilania .
1: Pompa nie powinna pracować na sucho, nawet jeśli może pracować na sucho przez 30 sekund (po 30 sekundach pracy na sucho zatrzyma się automatycznie). Praca na sucho będzie powodować hałas, zwiększając również ścieranie wału i tulei wału.
2: użyj rury o zalecanej średnicy łączącej wlot pompy, jeśli używasz wlotu pompy węża o mniejszej średnicy, ze względu na podciśnienie w pompie powietrze zewnętrzne łatwiej dostaje się do pompy przez rurociąg, co spowoduje pogorszenie wydajności pompy , a także pęcherzyki powietrza powodują uszkodzenie pompy.
3: Patrząc od strony wlotu pompy, wirnik obraca się zgodnie z ruchem wskazówek zegara (patrz strzałka na otworze wylotowym).
4: Pompę można zamontować pionowo lub poziomo (patrz rysunek 1) W przypadku montażu pionowego króciec wylotowy powinien być skierowany do góry .
5: Aby uniknąć suchobiegu (powietrze utknęło w wirniku), port wylotowy pompy wodnej powinien być pionowy lub w górnej części wirnika.(patrz rysunek 1 )
6: Podłączona rura powinna być zamontowana pionowo (lub bez kolanka w 20 cm), aby powietrze było łatwo odprowadzane, rura wylotowa nie powinna być używana pod kątem mniejszym niż 90 stopni
Łokieć (patrz rysunek 2).
7: Nie można używać wody morskiej lub innych ciężkich zanieczyszczeń z cieczą zanieczyszczającą duże ziarna jako ciekłego medium.
Temperatura parametr
Średnia temperatura cieczy: -40 ℃ do + 85 ℃ (-40 ° F do + 185° F)
Temperatura otoczenia podczas pracy: -40 ℃ do + 85 ℃ (-40 ° F do + 185 ° F) Wilgotność ≤90%
Temperatura przechowywania: -40 ℃ do + 70 ℃ (-40° F do + 158° F) (do 100 ℃, ale skraca to żywotność)
■Ciśnienie w systemie
-0,2 do 2,5 bara (100 ℃ (212 ° F).
Żywotność wynosi ponad 20 000 godzin w oparciu o napięcie znamionowe i temperaturę otoczenia 36 ℃ (86 ° F).
■Zakres napięcia
Znamionowa pompa wodna 12 V, zakres roboczy 9 V - 16 V
Znamionowa pompa wodna 24 V, zakres roboczy 18 V - 30 V
Chociaż silnik może być używany w szerokim zakresie napięć i temperatur, ale zbyt wysokie lub zbyt niskie napięcie i temperatura wpłyną na żywotność silnika, pompa nie może być narażona na promieniowanie cieplne otoczenia.
Średnia ciecz: czysta woda, płynna mieszanina (woda o zawartości glikolu poniżej 60%)
■Parametr elektryczny
|
Napięcie robocze (VDC) |
Moc znamionowa (W) |
Przepływ znamionowy (L/H) |
Wymiary (mm) |
Waga (g) |
|
18-30 V (24 V) |
100W | Q=1800L/HH=9M | 148*90*132 | 1.12 KG |
Model złącza i odpowiadające mu właściwości elektryczne (patrz rysunek 3):
| AMP282106-1 | 1 (czarny) | 2 (żółty) | 3 (niebieski) | 4 (czarny) |
| (dopasowana wtyczka AMP282109-1) |
GND | Informacje zwrotne o błędzie | PWM | +24V |
■Znak PWM
| Cykl pracy | Opis | Uwaga: 1: błąd metryczny cyklu pracy PWM 2% 2: napięcie PWM: 24VDC/12VDC (tak samo jak napięcie pompy) częstotliwość: 50-1000 KHz 3: Zalecane zatrzymanie PWM: 10% 4: Zalecane obciążenie 0% jako rozłączenie PWM |
| 0% ≤ obowiązek ≤ 10% | Stan zatrzymania | |
| 11%≤obowiązek≤55% | Minimalna prędkość biegu | |
| 56%≤obowiązek≤90% | Tryb PWM (zakres regulacji prędkości liniowej) |
|
| 91%≤obowiązek≤100% | Maksymalna prędkość biegu |
■Uprzejmości
1. Robocza temperatura otoczenia: -40 ℃ - 85 ℃, należy starać się unikać zbliżania się do trzyelementowego układu katalitycznego, gazowego i silnika podczas instalacji, zapewnić temperaturę środowiska pracy.
2. Pozycja instalacji pompy wodnej powinna być jak najbliżej niskiego poziomu wody, aby przedłużyć żywotność pompy.
4. Proszę używać pompy z dala od zakurzonego środowiska, kurz jest szkodliwy, aby skrócić żywotność
5. Zwróć uwagę na czystość wody, unikaj zablokowania i zablokowania wirnika, aby skrócić żywotność pompy
■Parametr wydajności
