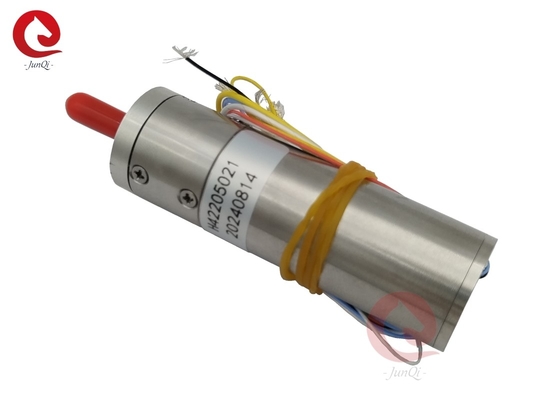

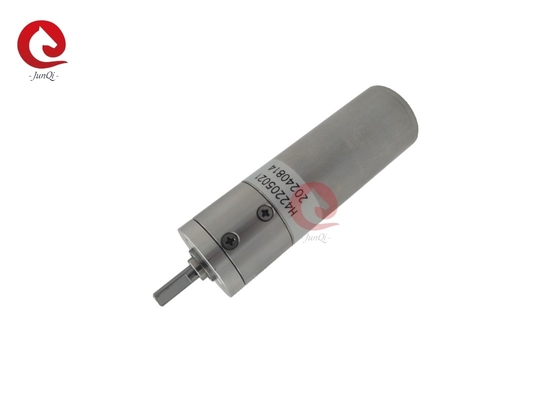

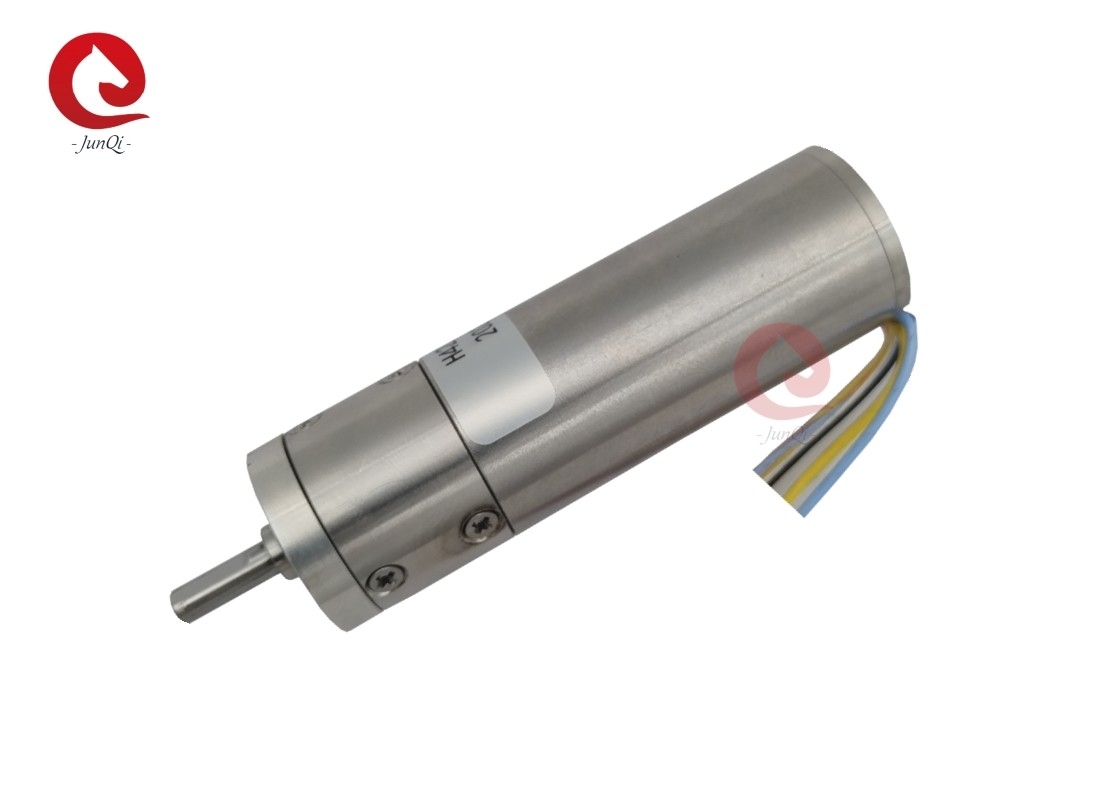

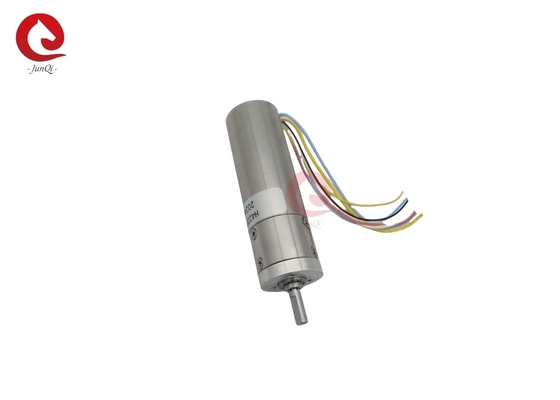

JQ22SBL50-G4.29 Parametry silnika biegów BLDC:
| Model |
Jednostka |
JQ22SBL50-G4.29 (H42205021) |
| Prędkość nominalna |
obroty / min |
7695 |
| Prędkość obrotowa |
mN.m |
89.93 |
| Wskaźnik redukcji |
|
4.29 |
| Efektywność |
% |
90 |
| Średnia reakcja bez obciążenia |
° |
1 |
| Waga |
g |
176 |
Dane dotyczące silnika JQ22SBL50
| Model |
|
JQ22SBL50 |
| Napęd nominalny |
V |
24 |
| Prędkość nominalna |
obroty / min |
33010 ±10% |
| Prąd nominalny (maksymalny, ciągły prąd) |
A |
3.8A |
| Kręty obrotowe znamionowe ((Max.kontynuacyjny moment obrotowy) |
mNm |
23.3 |
| Moc nominalna |
W |
78.5 |
| Brak prędkości obciążenia |
obroty / min |
35000±10% |
| Brak prądu obciążenia |
mA |
230±50% |
| Prąd stacjonarny |
A |
63.0 |
| Moment obrotowy |
mNm |
409.7 |
| Maksymalna wydajność |
% |
88 |
| Odporność końcowa od fazy do fazy |
Ω |
00,38±10% |
| Indukcja końcowa faza do fazy |
μH
|
128±20% |
| Stała EMF z tyłu |
mV/rpm |
0.68 |
| Stała momentu obrotowego |
mNm/A |
6.52 |
| Stała prędkości |
obroty/V |
1464 |
| Stała prądu |
A/MnM |
0.153 |
| Wskaźnik prędkości/wrotu |
obroty/mNm |
85.42 |
| Stała czasu mechanicznego |
ms |
2.46 |
| Bezwładność wirnika |
gcm2 |
2.75 |
| Zakres temperatury pracy |
°C |
-40~+85 |
| Maksymalny dopuszczalny zakręt |
°C |
+155 |
| Materiał obudowy |
|
stali nierdzewnej |
| Liczba słupów |
|
2 |
| Liczba etapów |
|
3 |
| Masa silnika |
g |
126 |
Rysunek wielkościowy silnika:
| Przewód silnikowy 0,5 mm2 |
Linia korytarza 0,1 mm2 |
| U |
V |
W |
VSala 5-24VDC |
GND |
HU |
HV |
HW |
| Żółty |
Biały |
Niebieski |
Czerwony |
Czarne |
Żółty |
Biały |
Niebieski |
Możemy zapewnić dodatkową obsługę:
Jeśli ten silnik nie pasuje do Twojej prośby, możesz skontaktować się z nami.Będziemy pracować obok ciebie i twojego zespołu, aby zaprojektować silnik, który będzie odpowiadał potrzebom Twojej aplikacji.Cała inżynieria i wsparcie odbywają się wewnątrz firmy.
Usługa akcesoriów: hamulce, złącze, koder
Zindywidualizowany projekt: Zindywidualizowane zawijanie, Zindywidualizowana paska, Zindywidualizowany wał....
Częste pytania:
P: Jak długi jest czas realizacji zamówień?
A: Czas realizacji: 4 tygodnie po otrzymaniu depozytu
P: Jakie jest Państwa zapewnienie handlowe?
A:100% ochrony jakości produktu.
100% zabezpieczenie w czasie wysyłki.
100% zabezpieczenia płatności za pokrytą kwotę.
P: Jakie jest MOQ?
A: 5 sztuk.
P: Czy produkujecie produkty na zamówienie?
A: Tak, akceptujemy.
P: A co z serią po sprzedaży?
Odpowiedź: Usługi posprzedażowe 24 godziny na dobę.
P: Co powinienem zrobić, jeśli nie jestem zadowolony z produktu?
A: Jeśli jest wadliwy w jego jakości, możemy wymienić na dobry.
Zazwyczaj jest to rzadki problem.
P: Jaki jest termin płatności?
Odpowiedź: T/T i Paypal są częściej używane, prosimy o kontakt z nami w celu uzyskania szczegółów
P: Jaki jest poziom jakości produktu?
O: Produkujemy dobrą jakość, odmawiamy produkcji niskiej jakości.
Technologia silników prądu stałego bez szczotki oferuje kilka zalet, w tym wysoki współczynnik momentu obrotowego do masy, zwiększoną wydajność i niezawodność, zmniejszony hałas i dłuższy okres eksploatacji w porównaniu z silnikami prądu stałego z szczotką.
Jedną z zalet bezszczotkowych silników prądu stałego z wewnętrznym wirnikiem jest lepsze rozpraszanie wytwarzanego ciepła.gęstość strumienia jest wyższa, a produkcja momentu obrotowego jest bardziej skuteczna i wydajna;JUNQI International oferuje szeroką gamę silników BLDC o średnicy od 22 do 86 mm z obrotowym momentem do 2,2 Nm.
