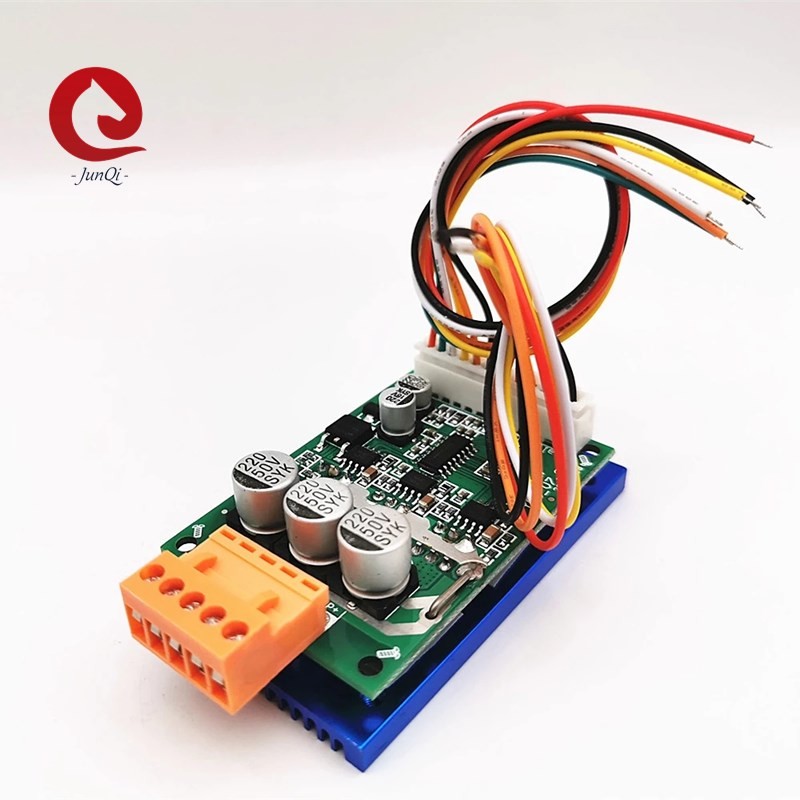

Bezszczotkowy sterownik silnika prądu stałego 12V-36VDC 15A 500W z układem scalonym JY01, płytką sterownika silnika Bldc
Specyfikacje
| Napięcie robocze |
DC 12 V-36 V. |
| Prąd roboczy |
≤15A |
| Moc wyjściowa |
≤500 W. |
| Kontrola prędkości |
Wejście 0,1 V-5 V lub PWM |
| Temperatura robocza |
-40-85 ℃ |
| Wilgotność pracy |
≤90% |
| Ochrona |
Zabezpieczenie przed przeciążeniem, zabezpieczenie przed zablokowaniem wirnika, zabezpieczenie nadprądowe |
| Funkcje |
Wyjście sygnału impulsu prędkości, łagodne cofanie (485, opcjonalnie port CAN) |
| Całkowity wymiar |
63X42,5X17mm (L * W * H) |
| Waga netto |
30g |
| Komponent opcjonalny |
Potencjometr regulacji prędkości
zewnętrzny 5-cyfrowy obrotomierz
|
UWAGA:
1: Ta bezszczotkowa płyta sterownicza silnika prądu stałego jest szeroko stosowana do bezszczotkowych silników prądu stałego bezszczotkowego z czujnikiem Halla (kąt 120 °) trójfazowych bezszczotkowych silników prądu stałego
2: pamiętaj, aby dodać radiator, gdy moc wyjściowa przekracza 60 W.
Podczas montażu radiatora należy dodać warstwę izolacyjną na 6 sztuk tranzystorów MOSFET.Spowoduje to trwałe uszkodzenie płyty sterownika bez izolacji, a także nałoży na izolację smar silikonowy przewodzący ciepło, aby zapewnić lepsze chłodzenie.
3: Ponieważ fabryka silników BLDC może używać innej sekwencji Halla, jeśli silnik uruchomi się nieprawidłowo, nie może się uruchomić lub prąd osiągnie wysoki poziom, dostosuj sekwencję hali lub sterownik zostanie uszkodzony.
4: Proszę podać sterownikowi odpowiednie napięcie, nie przekraczać zakresu roboczego.a sterownik ma wbudowane 5 V do kontroli prędkości, NIE podłączaj dodatkowego zasilania (5 V) do sterownika w celu kontroli prędkości, spowoduje to uszkodzenie sterownika.
Instrukcje okablowania:
1. Port kontrolny
5 V - wewnętrzne napięcie wyjściowe płyty sterującej, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i pracy w trybie rewersyjnym
Z / F - Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.
VR - port sterowania prędkością.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
EL - Włącz kontrolę portu.Podłącz 5 V lub nie podłączaj, aby umożliwić działanie, podłącz GND, aby zabronić działania.
Sygnał - wyjście sygnału impulsu prędkości
GND - Używany do kontroli wewnętrznej płyty sterownika
2. Port zasilania
MA ---- faza A silnika
MB ---- faza silnika B
MC ---- faza silnika C
P- ---- DC-
P + ---- DC +
3: Port czujnika Halla
Ha --- Hall a
Hb --- Hall b
HC --- Hall c
GND --- GND
Wyjście 5 V --- 5 V.
4. Użyj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływając na normalne użytkowanie.
5. Odległość portu kontrolnego: 2,54 mm, Odległość portu zasilania: 3,96 mm
6. Zwróć uwagę na izolację pomiędzy sterownikiem MOSFET a radiatorem lub płytą instalacyjną.
Rysunek wymiarowy:
Możemy dodać złącza przewodowe i radiator.
