Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | JUYI |
| Orzecznictwo: | CE, |
| Numer modelu: | JYQD-V6.5E |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Torba PE + karton |
| Czas dostawy: | 5-10 dni |
| Zasady płatności: | T / T, L / C, Paypal |
| Możliwość Supply: | 10000 zestawów / miesiąc |
| Nazwa produktu: | Bezszczotkowa płyta sterownicza silnika prądu stałego | Napięcie robocze: | 36VDC-72VDC |
|---|---|---|---|
| Maksymalny prąd: | 16A | Prąd pracy: | 15A |
| Kontrola prędkości PWM: | PWM frequency:1-20KHZ; Częstotliwość PWM: 1-20 KHZ; Duty cycle 0-100% Cykl p | Analogowa regulacja prędkości napięcia: | 0–5 V. |
| Bezszczotkowy: | do bezczujnikowego bezszczotkowego silnika prądu stałego | Pomoc techniczna: | tak |
| kolor: | Zielony |
| Noty aplikacyjne: |
|
1. Proszę potwierdzić, że parametry napięcia i mocy silnika nie przekraczają zakresu karty sterownika zgodnie ze specyfikacją. |
|
2. Ta płyta sterownika silnika BLDC jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie pasuje bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (np. Jitter rozruchowy, cofanie, prąd roboczy bez obciążenia silnika jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można jej uruchomić z obciążeniem). rezystancja i pojemność płyty sterującej zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak wykonać regulację)
|
|

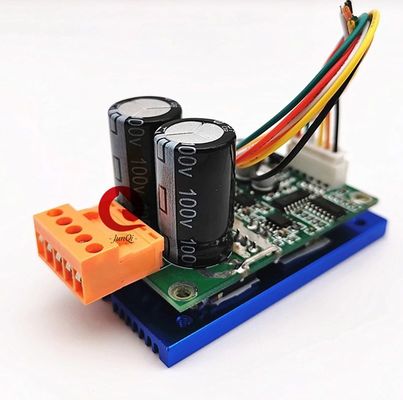

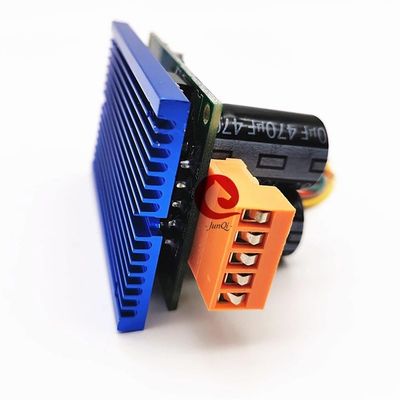

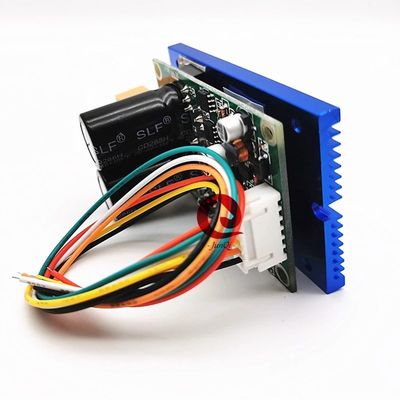

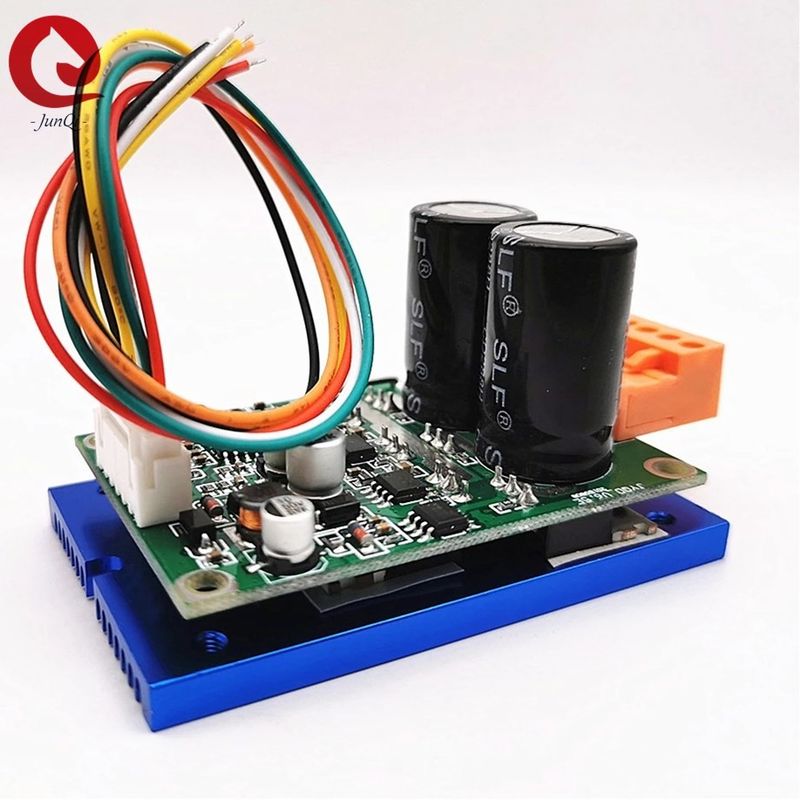

3. Płyta sterownika JYQD-V6.5E to czysta płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 100 W, nie ma potrzeby dodawania radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.Jeśli moc silnika przekracza 100 W, należy dodać radiator, jak na schemacie poniżej. |
|
4. Należy pamiętać, że płyta sterownika JYQD-V6.5E nie ma zabezpieczenia przed odwrotnym połączeniem, spowoduje to trwałe uszkodzenie płyty sterownika w przypadku odwrotnej polaryzacji połączenia.
|
|
5. Port wyjściowy 5 V na płycie sterownika uniemożliwia podłączenie urządzenia zewnętrznego.Ma zastosowanie tylko do zewnętrznego potencjometru i przełącznika na płycie do regulacji prędkości i zmiany kierunku. |
|
6. Zacisk „Sygnał” na płycie sterownika JYQD-V6.5E to sygnał wyjściowy impulsu prędkości silnika (wyjście przeciwsobne), a maksymalny prąd wyjściowy jest mniejszy niż 5 mA. |
| Z / F---- Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku. |
| VR---- Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100% |
| GND--- Używany do wewnętrznego sterowania płytą napędową |
| Moment obrotowy--- Aby użyć regulacji momentu rozruchowego, upewnij się, że przed użyciem tej funkcji usuń rezystory dla stałego momentu obrotowego na płycie (skontaktuj się z nami, jeśli chcesz użyć tej funkcji przed użyciem) |
| MAMA | faza silnika A |
| MB | faza silnika B |
| MC | faza silnika C |
| GND | DC- |
| VCC | DC + |
