Szczegółowy opis produktu
Nazwa produktu: Bezszczotkowa płyta sterownicza silnika prądu stałego Napięcie robocze: 36V-72VDC
Maksymalny prąd: 16A Prąd pracy: 15A
Kontrola prędkości PWM: Cykl pracy 0-100% Analogowa regulacja prędkości napięcia: 0–5 V.
Bezszczotkowy: do bezszczotkowego silnika prądu stałego z czujnikiem Halla Pomoc techniczna: tak
kolor: Zielony Wyjście sygnału prędkości impulsu: tak

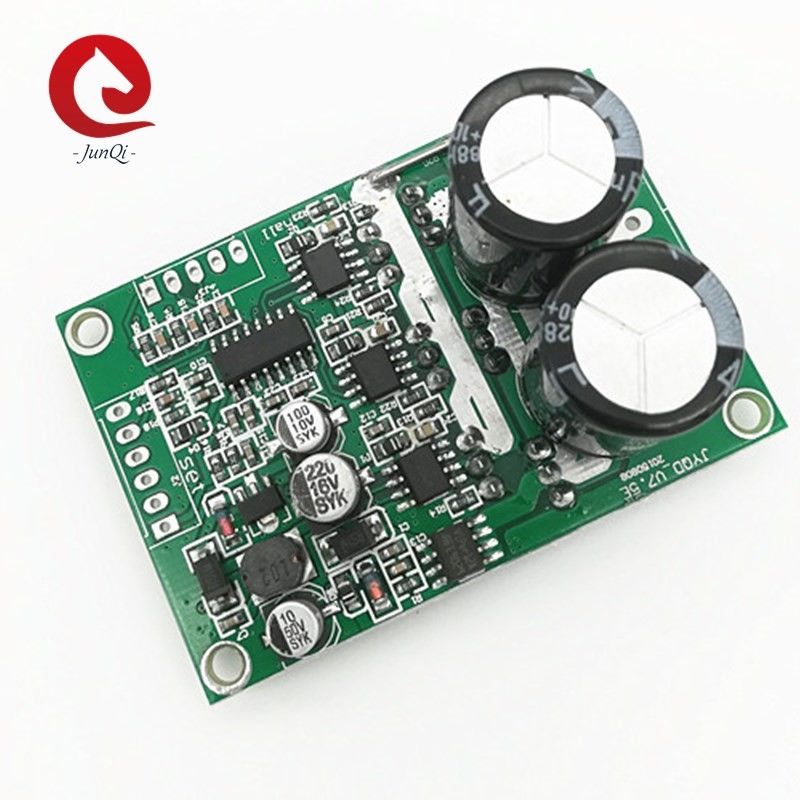

JYQD_V7.5E 36-72VDC 15A Prąd roboczy 3-fazowa płyta sterownicza silnika BLDC dla silnika BLDC z efektem Halla



JYQD - Trójfazowy sterownik silnika prądu stałego V7.5E, trójfazowy sterownik Mosfet z cyklem pracy 0



MODEL TEMPERATURA ROBOCZA(℃) NAPIĘCIE ROBOCZE(V) MAX PRĄD (A)

· CIĄGŁY PRĄD PRACY

(ZA)

REGULACJA PRĘDKOŚCI PWM

(1-20 KHZ)

ANALOGOWA REGULACJA PRĘDKOŚCI NAPIĘCIA (V) Wyjście sygnału impulsu prędkości
JYQD-V7.5E -20-85 ℃ 36-72VDC 16A 15A

Cykl pracy

0–100%

0-5V
1. Port kontrolny
5V —Wewnętrzne napięcie wyjściowe płyty sterującej, zewnętrzny potencjometr lub przełącznik do regulacji prędkości i pracy rewersyjnej
Z / F—Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.
VR—Port sterowania prędkością.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

EL- Włącz kontrolę portu.Podłącz 5 V lub nie podłączaj, aby umożliwić działanie, podłącz GND, aby zabronić działania.
Sygnał- Wyjście sygnału impulsu prędkości
GND—Używany do wewnętrznego sterowania płytą napędową




















2. Port zasilania
MA ---- faza A silnika
MB ---- faza silnika B
MC ---- faza silnika C
GND ---- DC-
VCC ---- DC +
3: Port czujnika Halla
Ha --- Hall a
Hb --- Hall b
HC --- Hall c
GND --- GND
Wyjście 5 V --- 5 V.

Schemat połączeń
JYQD - Trójfazowy sterownik silnika prądu stałego V7.5E, trójfazowy sterownik Mosfet z cyklem pracy 1

Rysunek wymiarowy
JYQD - Trójfazowy sterownik silnika prądu stałego V7.5E, trójfazowy sterownik Mosfet z cyklem pracy 2

Wytyczne dotyczące aplikacji
1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają określonego zakresu.
2. Ma zastosowanie do bezszczotkowego silnika prądu stałego hali z halą pod kątem 120 °, nie u wszystkich producentów sekwencja linii Halla jest zgodna, można dostosować sekwencję linii Halla lub sekwencję linii trójfazowej silnika zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy.
3. JYQD-V7.5E to płyta sterownika bez obudowy i radiatora, może napędzać silnik poniżej 100 watów bez żadnego radiatora, ale wymaga normalnej wentylacji.
4. Port wyjściowy 5 V na płycie napędu jest zabroniony do podłączania zewnętrznego sprzętu zasilającego.Ma zastosowanie tylko do zewnętrznego potencjometru lub przełącznika do regulacji prędkości, komutacji i włączania działania
5. Użyj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nienormalnej jazdy, wpływając na normalne użytkowanie.
6. Odległość portu kontrolnego: 2,54 mm, Odległość portu zasilania: 3,96 mm
7. Zwróć uwagę na izolację między sterownikiem MOSFET a radiatorem lub płytą instalacyjną.



















































JYQD - Trójfazowy sterownik silnika prądu stałego V7.5E, trójfazowy sterownik Mosfet z cyklem pracy 3JYQD - Trójfazowy sterownik silnika prądu stałego V7.5E, trójfazowy sterownik Mosfet z cyklem pracy 4

Możemy dostarczyć dodatkowy zestaw przewodów do tego złącza płyty sterownika, radiator.
