Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | JUYI |
| Orzecznictwo: | CE, |
| Numer modelu: | JYQD-V8.3E |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Torba PE + karton |
| Czas dostawy: | 5-10 dni |
| Zasady płatności: | T / T, L / C, Paypal |
| Możliwość Supply: | 10000 zestawów / miesiąc |

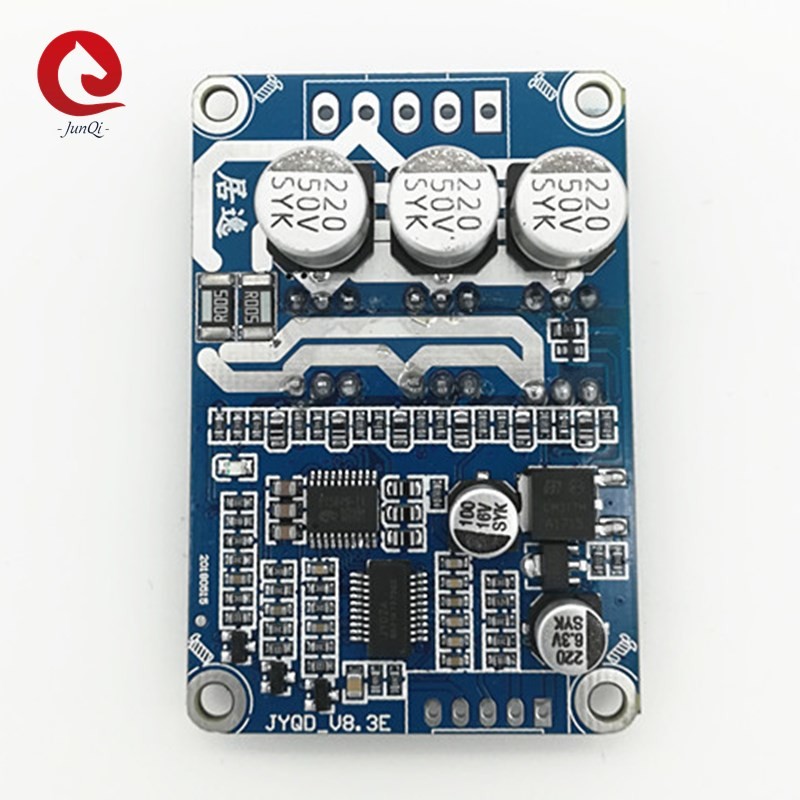

| Nazwa produktu: | Bezszczotkowa płyta sterownicza silnika prądu stałego | Napięcie robocze: | 12V-36VDC |
|---|---|---|---|
| Maksymalny prąd: | 15A | Prąd pracy: | 15A |
| Kontrola prędkości PWM: | Częstotliwość PWM: 1-20 KHz, cykl pracy 0-100% | Analogowa regulacja prędkości napięcia: | 0–5 V. |
| Bezszczotkowy: | do bezczujnikowego bezszczotkowego silnika prądu stałego | Pomoc techniczna: | tak |
| kolor: | niebieski | Wyjście sygnału prędkości impulsu: | tak |
| High Light: | Bezszczotkowy sterownik silnika prądu stałego V8.3E,płyta sterownika silnika V8.3E,bezszczotkowy sterownik silnika prądu stałego 15A |
||
Noty aplikacyjne:
1. Sprawdź, czy parametry napięcia i mocy silnika nie przekraczają zakresu karty sterownika, jak określono.
2. Ta płyta sterownika jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie nadaje się bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (np. Jitter rozruchowy, cofanie, prąd roboczy bez obciążenia silnika jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można jej uruchomić z obciążeniem). rezystancja i pojemność płyty sterującej zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak wykonać regulację)
3. Płyta sterownika JYQD_V8.3E to czysta płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 60 W, nie trzeba dodawać radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.Jeśli moc silnika przekracza 60 W, należy dodać radiator, jak na schemacie poniżej.
4. Należy pamiętać, że płyta sterownika JYQD_V8.3E nie ma zabezpieczenia przed odwrotnym połączeniem, spowoduje to trwałe uszkodzenie płyty sterownika w przypadku odwrotnej polaryzacji połączenia.
5. Port wyjściowy 5 V na płycie sterownika uniemożliwia podłączenie urządzenia zewnętrznego.Ma zastosowanie tylko do zewnętrznego potencjometru i przełącznika na płycie do regulacji prędkości i zmiany kierunku.
6. Zacisk „M” na płycie sterownika JYQD_V8.3E to sygnał wyjściowy impulsu prędkości silnika (wyjście przeciwsobne), a maksymalny prąd wyjściowy jest mniejszy niż 5 mA.
| Numer modelu | JYQD-V8.3E |
| Otemp. pracy. | -20-85 ℃ |
| Onapięcie robocze | 12 V-36 V. |
| Mtopór obecny | 15A |
| Cd.pracujący obecny | 15A |
| · Prędkość PWM kontrola | Częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100% |
| ZAanalogowa regulacja prędkości napięcia | 0-5V |
| OV / LV ochrona | TAK |
| Wyjście sygnału impulsu prędkości | TAK |
Schemat okablowania:
5 V ----- Wewnętrzne napięcie wyjściowe płyty sterownika
M ---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5 V.
1. Port sterowania
Z / F ---- Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.
VR ---- Port sterowania prędkością.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
GND - Używany do wewnętrznego sterowania płytą napędową
2. Port zasilania
MA ---- faza A silnika
MB ---- faza silnika B
MC ---- faza silnika C
GND ---- DC-
VCC ---- DC +
3. Użyj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływając na normalne użytkowanie.
4. odległość portu kontrolnego: 2,54 mm, odległość portu zasilania: 3,96 mm
5. Zwróć uwagę na izolację pomiędzy sterownikiem MOSFET a radiatorem lub płytą instalacyjną.
Rysunek wymiarowy:
Możemy dostarczyć dodatkowy zestaw jako przewody połączeniowe i radiator.
