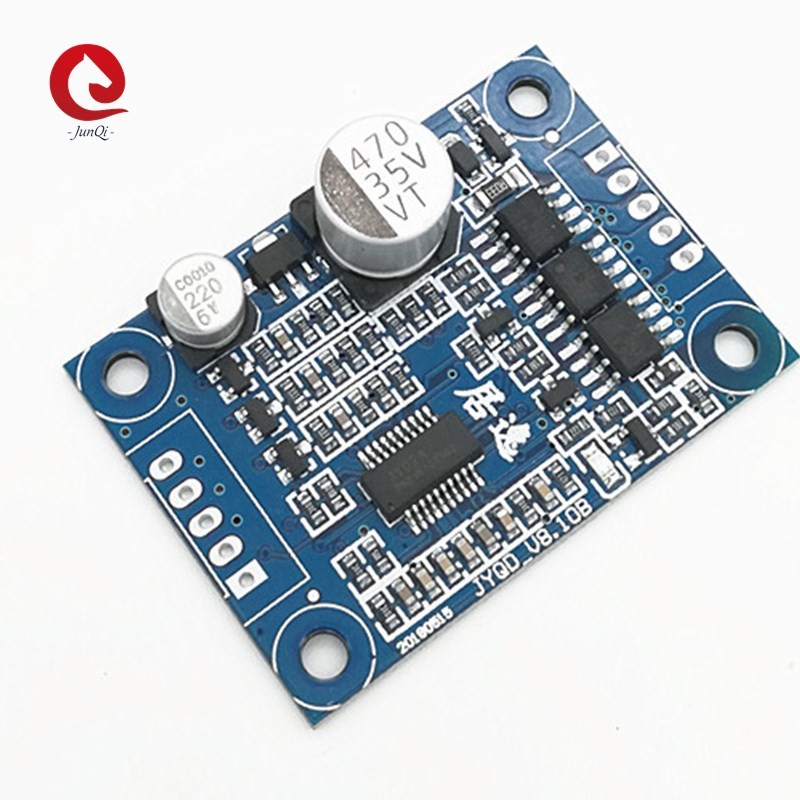

12V 24V bezszczotkowy sterownik silnika prądu stałego Płyta kontrolera Bldc V8.10B

Numer modelu

JYQD-V8.10B

Temp. Pracy

-20-85 ℃

Napięcie robocze

12 V-24 V.

Prąd maksymalny

3A

Ciągły prąd roboczy

2A

Kontrola prędkości PWM

Częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

Analogowa regulacja prędkości napięcia

0-5V

Ochrona OV / LV

TAK

Wyjście sygnału impulsu prędkości

TAK

1. Sprawdź, czy parametry napięcia i mocy silnika nie przekraczają zakresu karty sterownika, jak określono.

2. Ta płyta sterownika jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie nadaje się bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (np. Jitter rozruchowy, cofanie, prąd roboczy bez obciążenia silnika jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można jej uruchomić z obciążeniem). rezystancja i pojemność płyty sterującej zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak wykonać regulację)

3. Płyta sterownika JYQD-V8.10B to czysta płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 36 W, nie trzeba dodawać radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.Jeśli moc silnika przekracza 36W, należy dodać radiator.

4. Należy pamiętać, że płyta sterownika JYQD-V8.10B nie ma zabezpieczenia przed odwrotnym połączeniem, spowoduje to trwałe uszkodzenie płyty sterownika w przypadku odwrotnej polaryzacji połączenia.

5. Port wyjściowy 5 V na płycie sterownika uniemożliwia podłączenie urządzenia zewnętrznego.Ma zastosowanie tylko do zewnętrznego potencjometru i przełącznika na płycie do regulacji prędkości i zmiany kierunku.

6. Zacisk „M” na płycie sterownika JYQD-V8.10B to sygnał wyjściowy impulsu prędkości silnika (wyjście przeciwsobne), a maksymalny prąd wyjściowy jest mniejszy niż 5 mA.
