Regulator prędkości silnika Mini 12VDC, 3-fazowy cykl pracy sterownika silnika Bldc

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	JUYI
Orzecznictwo:	CE,
Numer modelu:	JYQD-V8.10B

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	negocjowalne
Szczegóły pakowania:	Torba PE + karton
Czas dostawy:	5-10 dni
Zasady płatności:	T / T, L / C, Paypal
Możliwość Supply:	10000 zestawów / miesiąc

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Bezszczotkowa płyta sterownicza silnika prądu stałego	Napięcie robocze:	12 / 24VDC
Maksymalny prąd:	3A	Prąd pracy:	2A
Kontrola prędkości PWM:	Częstotliwość PWM: 1-20 KHz, cykl pracy 0-100%	Analogowa regulacja prędkości napięcia:	0–5 V.
Bezszczotkowy:	do bezczujnikowego bezszczotkowego silnika prądu stałego	Pomoc techniczna:	tak
kolor:	niebieski	Wyjście sygnału prędkości impulsu:	tak
Podkreślić:	Regulator prędkości silnika 12VDC , 3-fazowy sterownik silnika Bldc 3A , regulator prędkości silnika 20KHZ

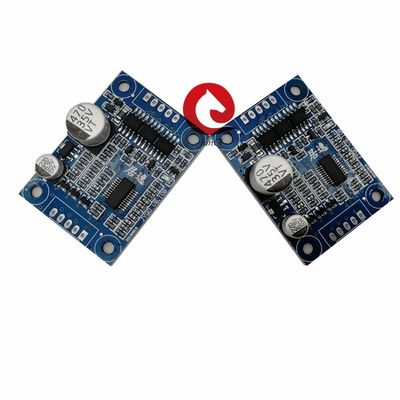

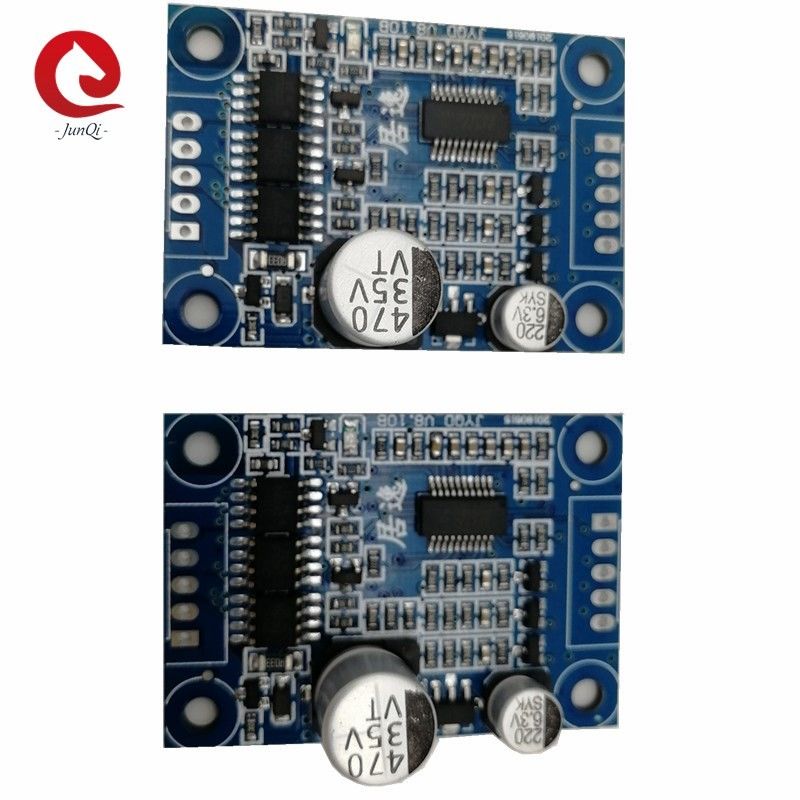

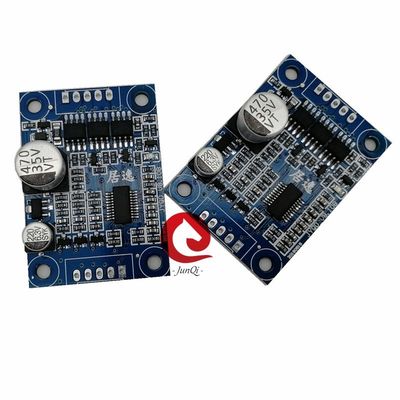

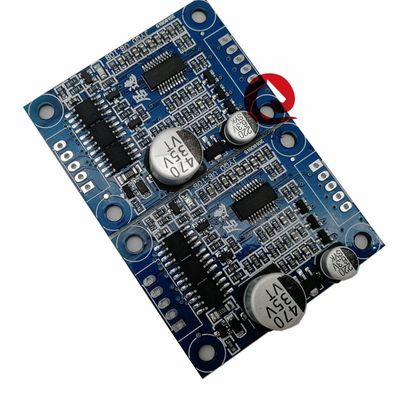

12-24VDC 2A Oryginalna płyta sterownika silnika JUYI Tech JYQD-V8.10B bldc do bezczujnikowego bezszczotkowego silnika prądu stałego

Numer modelu	JYQD-V8.10B
Temp. Pracy	-20-85 ℃
Napięcie robocze	12 V-24 V.
Prąd maksymalny	3A
Ciągły prąd roboczy	2A
Kontrola prędkości PWM	Częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%
Analogowa regulacja prędkości napięcia	0-5V
Ochrona OV / LV	TAK
Wyjście sygnału impulsu prędkości	TAK

Schemat karty kierowcy

Schemat połączeń

5V ----- Wewnętrzne napięcie wyjściowe płyty sterownika

M ---- Port wyjściowy sygnału impulsu prędkości silnika, sygnał impulsu 5 V.

1. Port kontrolny

Z / F---- Obrotowe porty sterujące kierunkiem.Podłącz wysoki poziom „5V” lub brak połączenia jest skierowany do przodu, podłącz niski poziom 0 V lub podłącz do GND w odwrotnym kierunku.

VR---- Port kontroli prędkości.Analogowa regulacja prędkości liniowej napięcia 0.1 v -5 V, rezystancja wejściowa wynosi 20 K Ohm, połącz z GND, gdy wejściowa regulacja prędkości PWM, częstotliwość PWM: 1-20 KHZ;Cykl pracy 0-100%

GND—Używany do wewnętrznego sterowania płytą napędową

2. Port zasilania

MAMA ---- faza A silnika

MB ---- faza B silnika

MC---- faza silnika C

GND---- DC-

VCC---- DC +

3. Użyj ekranowanych przewodów, jeśli płyta sterownika znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływając na normalne użytkowanie.

4. odległość portu kontrolnego: 2,54 mm, odległość portu zasilania: 2,54 mm

5. Zwróć uwagę na izolację pomiędzy sterownikiem MOSFET a radiatorem lub płytą instalacyjną.

Noty aplikacyjne:

1. Sprawdź, czy parametry napięcia i mocy silnika nie przekraczają zakresu karty sterownika, jak określono.

2. Ta płyta sterownika jest używana do 3-fazowego bezszczotkowego silnika bezczujnikowego, ale nie nadaje się bezpośrednio do wszystkich 3-fazowych bezszczotkowych silników bezczujnikowych.Jeśli efekt jazdy nie jest dobry (np. Jitter rozruchowy, cofanie, prąd roboczy bez obciążenia silnika jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można jej uruchomić z obciążeniem). rezystancja i pojemność płyty sterującej zgodnie z rzeczywistą sytuacją, aby uzyskać najlepszy efekt jazdy (patrz załącznik, jak wykonać regulację)

3. Płyta sterownika JYQD-V8.10B to czysta płyta bez obudowy i radiatora.Jeśli moc silnika poniżej 36 W, nie trzeba dodawać radiatora, wystarczy zapewnić normalną wentylację i dobrą izolację.Jeśli moc silnika przekracza 36W, należy dodać radiator.

4. Należy pamiętać, że płyta sterownika JYQD-V8.10B nie ma zabezpieczenia przed odwrotnym połączeniem, spowoduje to trwałe uszkodzenie płyty sterownika w przypadku odwrotnej polaryzacji połączenia.

5. Port wyjściowy 5 V na płycie sterownika uniemożliwia podłączenie urządzenia zewnętrznego.Ma zastosowanie tylko do zewnętrznego potencjometru i przełącznika na płycie do regulacji prędkości i zmiany kierunku.

6. Zacisk „M” na płycie sterownika JYQD-V8.10B to sygnał wyjściowy impulsu prędkości silnika (wyjście przeciwsobne), a maksymalny prąd wyjściowy jest mniejszy niż 5 mA.

Rysunek wymiarowy
