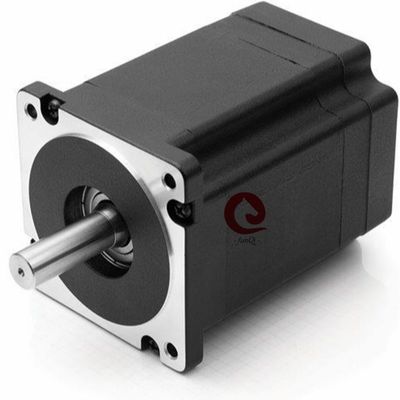

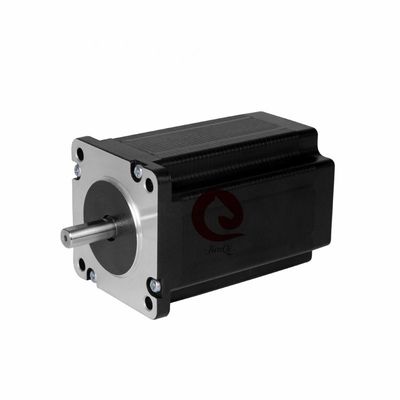

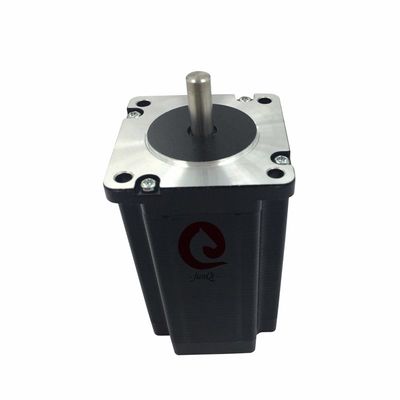

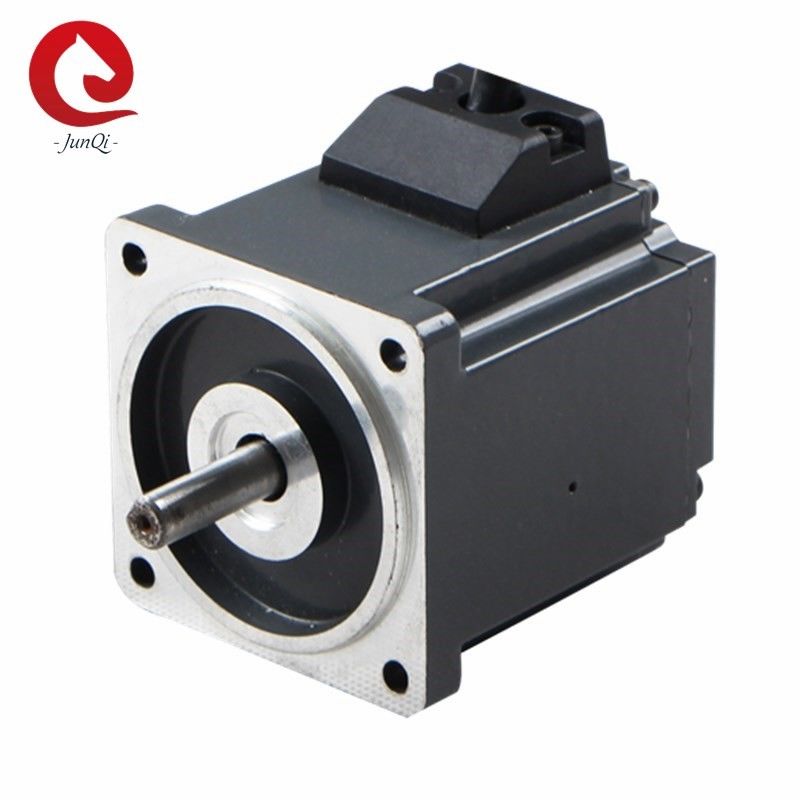

Silnik BLDC 60 mm, JQ60BLS01 160 V DC, moment obrotowy 5000 obr./min 0,1 Nm bezszczotkowy silnik prądu stałego o kwadratowym korpusie
Szybkie Szczegóły:
| Model |
Rama
Rozmiar
|
Oceniono
Moc
W)
|
Ciało
Długość
(mm)
|
Oceniono
Napięcie
(VDC)
|
Oceniono
Moment obrotowy
(Nm)
|
Oceniono
Aktualny
(A)
|
Oceniono
Prędkość
(obr/min)
|
| JQ60BLS01 |
60mm |
57 |
55 |
160 |
0,1 |
0,35
|
5000 |
Cechy:
1. Szeroki zakres prędkości, płynny moment obrotowy
2. Doskonała stabilność prędkości
3. Mała i duża moc
4. Wysoka wydajność i oszczędność energii.
Ogólna specyfikacja:
| Przedmiot |
Specyfikacja |
| Typ uzwojenia |
Połączenie gwiazdy |
| Kąt efektu Halla |
Kąt elektryczny 120 stopni |
| Gra promieniowa |
0,02 mm przy 450 g |
| Luz osiowy |
0,08 mm przy 450 g |
| Maksymalna siła promieniowa |
115N (20mm od kołnierza) |
| Maksymalna siła osiowa |
45N |
| Wytrzymałość dielektryczna |
600VAC/1S |
| Rezystancja izolacji |
100MΩ,500VDC |
| Temperatura otoczenia |
-20 ℃ ~ + 50 ℃ |
| Klasa izolacji |
Klasa B |
Połączenie elektryczne:
| Rodzaj |
Kolor |
Funkcje |
|
UL3266
AWG22
|
czerwony |
Vcc |
| Niebieski |
U(Hu) |
| biały |
V(Hv) |
| Zielony |
W(Hw) |
| Czarny |
GND |
|
UL3266
AWG18
|
czerwony |
Faza U |
| Żółty |
Faza V |
| Czarny |
Faza W |
Specyfikacja elektryczna:
| Przedmiot |
Jednostka |
JQ60BLS01 |
| Liczba słupów |
|
4 |
| Liczba faz |
|
3 |
| Napięcie znamionowe |
VDC |
160 |
| Znamionowy moment obrotowy |
Nm |
0,1 |
|
Ciągły
moment przeciągnięcia
|
Nm |
0,12 |
| Prędkość znamionowa |
RPM |
5000 |
| Moc znamionowa |
W |
57 |
| Szczytowy moment obrotowy |
Nm |
0,3 |
| Prąd szczytowy |
A |
1,6 |
| Rezystancja linii do linii |
ohm @ 20 ℃ |
31 |
| Indukcyjność linii do linii |
mH |
70 |
| Stała momentu obrotowego |
Nm/A |
0,196 |
| Powrót EMF |
Vrms/KRPM |
14,6 |
| Bezwładność wirnika |
g.cm2 |
50 |
| Długość silnika |
mm |
55 |
| Waga |
kg |
0,7 |
**Uwagi: Powyżejjest standardowym silnikiem, możemy zaprojektować i wyprodukować na zamówienie!!
Rozmiar mechaniczny:
Możemy dostarczyć dodatkową usługę:
Jeśli ten silnik nie pasuje do twojej prośby.Prosimy o kontakt z nami, możemy wykonać niestandardowy wał / uzwojenie / kołnierz montażowy / kabel / złącze. Będziemy współpracować z Tobą i Twoim zespołem, aby zaprojektować silnik, który będzie odpowiadał precyzyjnym potrzebom Twojej aplikacji.Cała inżynieria i wsparcie są wykonywane we własnym zakresie.
Serwis akcesoriów: skrzynia biegów, złącze
Indywidualny projekt: dostosowane uzwojenie, dostosowany kołnierz, dostosowany wał ....
Profesjonalna fabryka:
Często zadawane pytania:
P: Jak długi jest czas realizacji zamówień?
Odp.: czas realizacji: 4 tygodnie po otrzymaniu wpłaty!
P: Jaka jest twoja gwarancja handlowa?
O: 100% ochrona jakości produktu.
100% produkt na czas ochrony przesyłki.
100% ochrona płatności dla Twojej gwarantowanej kwoty.
P: Co to jest Moq?
Odp.: 5 sztuk.Witamy małe zamówienie.
P: Czy tworzysz spersonalizowany produkt?
Odp.: tak, akceptujemy to.
P: O serwisie po sprzedaży?
O: Usługi posprzedażowe 24/7.
P: Co powinienem zrobić, jeśli nie jestem zadowolony z twojego produktu?
Odp.: Jeśli pojawią się wady jakościowe, możemy wymienić dla Ciebie dobry.
Generalnie ten problem jest rzadki.
P: Jaki jest termin płatności?
Odp.: T / T i Paypal są używane częściej, skontaktuj się z nami, aby uzyskać szczegółowe informacje
P: Jaki jest poziom jakości twojego produktu?
Odp .: Produkujemy dobrą jakość, odmawiamy produkcji niskiej jakości.
Nasze standardowe silniki BLDC obejmują gamę:
1. Bezszczotkowe silniki szczelinowe DC
2. Bezszczotkowe bezszczotkowe silniki prądu stałego
3. Bezszczotkowe silniki prądu stałego z enkoderem
4. Bezszczotkowe płaskie silniki prądu stałego
5. Bezszczotkowe płaskie silniki prądu stałego z enkoderem
6. Bezszczotkowe silniki bezramowe DC
