Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
 |
| Miejsce pochodzenia: | Changzhou, Chiny |
| Nazwa handlowa: | Junqi |
| Orzecznictwo: | CE, RoHs, REACH |
| Numer modelu: | Silnik BLDC serii JQ86BLB |
| Minimalne zamówienie: | 5 szt |
|---|---|
| Cena: | USD50-150/PC Negotiable |
| Szczegóły pakowania: | CTN |
| Czas dostawy: | 4 tygodnie po otrzymaniu płatności (na zamówienie), |
| Zasady płatności: | T / T, Western Union, Paypal |
| Możliwość Supply: | 10000set / miesiąc |
| Rodzaj: | Bezszczotkowy silnik prądu stałego | Numer modelu: | JQ86BLB62,JQ86BLB86,JQ86BLB110,JQ86BLB134 |
|---|---|---|---|
| Rozmiar ramki: | 86mm | Typ uzwojenia: | Gwiazda |
| Znamionowy moment obrotowy: | 0,44 Nm/1,27 Nm/1,9 Nm/2,54 Nm | Liczba słupów: | 8 |
| Liczba faz: | 3 | Napięcie znamionowe: | 48VDC |
| Wzrost: | 62mm/86mm/110mm/134mm | Prędkość znamionowa: | 3000 obr/min |
| Stosowanie: | Motoryzacja, AGV | Kształt: | Kwadrat |
| Podkreślić: | Junqi 86mm bezszczotkowy silnik elektryczny prądu stałego,bezszczotkowy silnik prądu stałego junqi 3000 obr./min,bezszczotkowy silnik elektryczny prądu stałego junqi 48VDC |
||

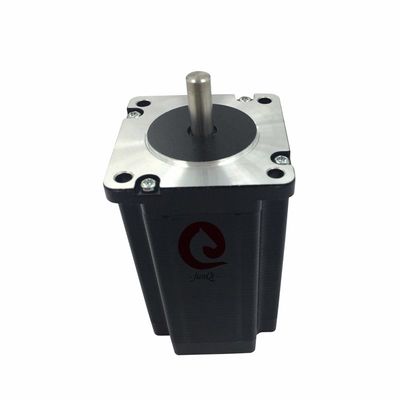

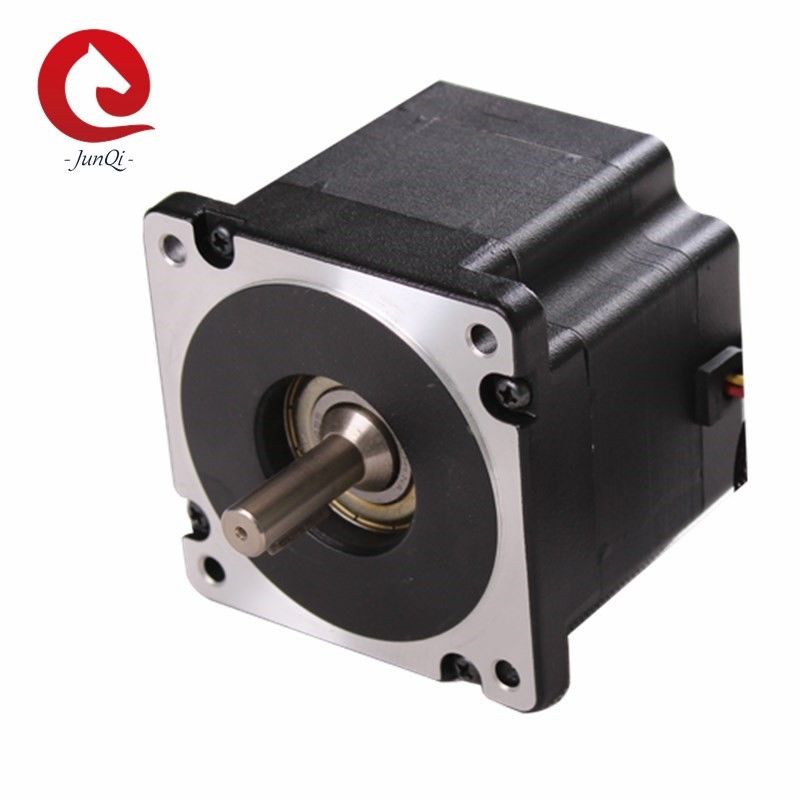

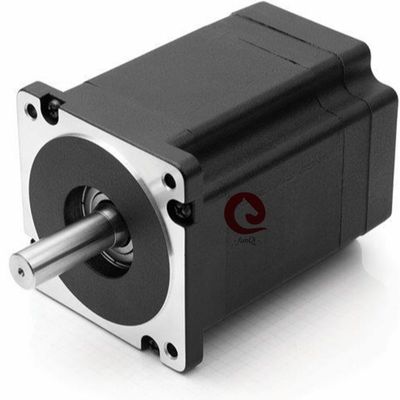

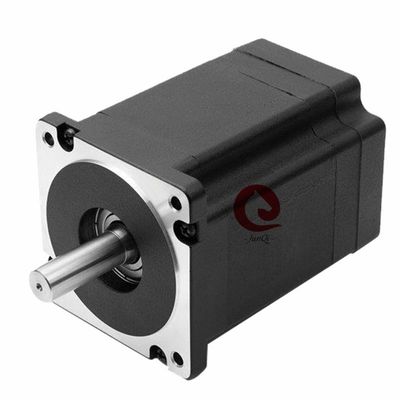

Silnik BLDC NEMA34 86 * 86 mm, seria JQ86BLB 48 V DC, moment obrotowy 3000 obr./min 0,44 ~ 2,54 Nm bezszczotkowy silnik prądu stałego z kwadratowym korpusem
Technologia silnika BLDC zapewnia dłuższą żywotność ze względu na brak szczotek i erozji komutatora:
Bez uzwojeń na wirniku nie są poddawane działaniu sił odśrodkowych, a ponieważ uzwojenia są podtrzymywane przez obudowę, mogą być chłodzone przez przewodnictwo, nie wymagając do tego przepływu powietrza wewnątrz silnika.To z kolei oznacza, że wnętrze silnika może być całkowicie zamknięte i zabezpieczone przed brudem lub innymi ciałami obcymi.
Szybkie Szczegóły:
| Model |
Rama Rozmiar |
Oceniono Moc W) |
Ciało Długość (mm) |
Oceniono Napięcie (VDC) |
Oceniono Moment obrotowy (Nm) |
Oceniono Aktualny (A) |
Oceniono Prędkość (obr/min) |
| JQ86BLB62 | 86mm | 140 | 62 | 48 | 0,44 |
3,6 |
3000 |
| JQ86BLB86 | 86mm | 400 | 86 | 48 | 1,27 | 10 | 3000 |
| JQ86BLB110 | 86mm | 600 | 110 | 48 | 1,9 | 14,7 | 3000 |
| JQ86BLB134 | 86mm | 800 | 134 | 48 | 2,54 | 18,6 | 3000 |
Cechy:
1. Szeroki zakres prędkości, płynny moment obrotowy.
2. Doskonała stabilność prędkości.
3. Mała i duża moc.
4. Wysoka wydajność i oszczędność energii.
Ogólna specyfikacja:
| Przedmiot | Specyfikacja |
| Typ uzwojenia | Połączenie gwiazdy |
| Kąt efektu Halla | Kąt elektryczny 120 stopni |
| Gra promieniowa | 0,02 mm przy 450 g |
| Luz osiowy | 0,08 mm przy 450 g |
| Maksymalna siła promieniowa | 220N (20mm od kołnierza) |
| Maksymalna siła osiowa | 45N |
| Wytrzymałość dielektryczna | 600VAC/1S |
| Rezystancja izolacji | 100MΩ,500VDC |
| Temperatura otoczenia | -20 ℃ ~ + 50 ℃ |
| Klasa izolacji | Klasa B |
Połączenie elektryczne:
| Rodzaj | Kolor | Funkcje |
|
UL1430 AWG24 |
czerwony | Vcc |
| Niebieski | U(Hu) | |
| Zielony | V(Hv) | |
| biały | W(Hw) | |
| Czarny | GND | |
|
UL1332 AWG16 |
Żółty | Faza U |
| czerwony | Faza V | |
| Czarny | Faza W |
Specyfikacja elektryczna:
| Przedmiot | Jednostka | JQ86BLB62 | JQ86BLB86 | JQ86BLB110 | JQ86BLB134 |
| Liczba słupów | 8 | 8 | 8 | 8 | |
| Liczba faz | 3 | 3 | 3 | 3 | |
| Napięcie znamionowe | VDC | 48 | 48 | 48 | 48 |
| Znamionowy moment obrotowy | Nm | 0,44 | 1,27 | 1,9 | 2,54 |
|
Ciągły moment przeciągnięcia |
Nm | 0,52 | 1,52 | 2,28 | 3,04 |
| Prędkość znamionowa | RPM | 3000 | 3000 | 3000 | 3000 |
| Moc znamionowa | W | 140 | 400 | 600 | 800 |
| Szczytowy moment obrotowy | Nm | 1,32 | 3,8 | 5,7 | 7,62 |
| Prąd szczytowy | A | 11 | 30 | 44 | 56 |
| Rezystancja linii do linii | ohm @ 20 ℃ | 0,85 | 0,17 | 0,09 | 0,06 |
| Indukcyjność linii do linii | mH | 1,4 | 0,6 | 0,3 | 0,22 |
| Stała momentu obrotowego | Nm/A | 0,127 | 0,129 | 0,13 | 0,137 |
| Powrót EMF | Vrms/KRPM | 9.42 | 9.56 | 9,7 | 10.2 |
| Bezwładność wirnika | g.cm2 | 360 | 1000 | 1800 | 2500 |
| Długość silnika | mm | 62 | 86 | 110 | 134 |
| Waga | kg | 1,4 | 2,1 | 3,0 | 4.3 |
**Uwagi: Powyżejjest standardowym silnikiem, możemy zaprojektować i wyprodukować na zamówienie!!
Rozmiar mechaniczny:
Możemy dostarczyć dodatkową usługę:
Jeśli ten silnik nie pasuje do twojej prośby.Prosimy o kontakt z nami, możemy wykonać niestandardowy wał / uzwojenie / kołnierz montażowy / kabel / złącze. Będziemy współpracować z Tobą i Twoim zespołem, aby zaprojektować silnik, który będzie odpowiadał precyzyjnym potrzebom Twojej aplikacji.Cała inżynieria i wsparcie są wykonywane we własnym zakresie.
Serwis akcesoriów: skrzynia biegów, złącze
Indywidualny projekt: dostosowane uzwojenie, dostosowany kołnierz, dostosowany wał ....
Nasze usługi:
1. Przyjmujemy zamówienia na próbki,
2. Jeśli masz jakiekolwiek problemy z używaniem, możemy zapewnić obsługę techniczną!
3. Jeśli wystąpią jakiekolwiek problemy z jakością, postaramy się jak najlepiej go rozwiązać.
