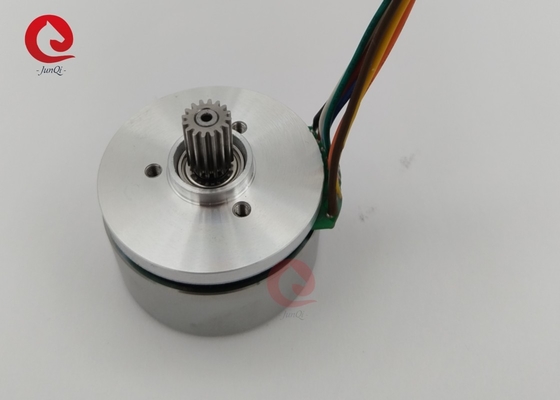

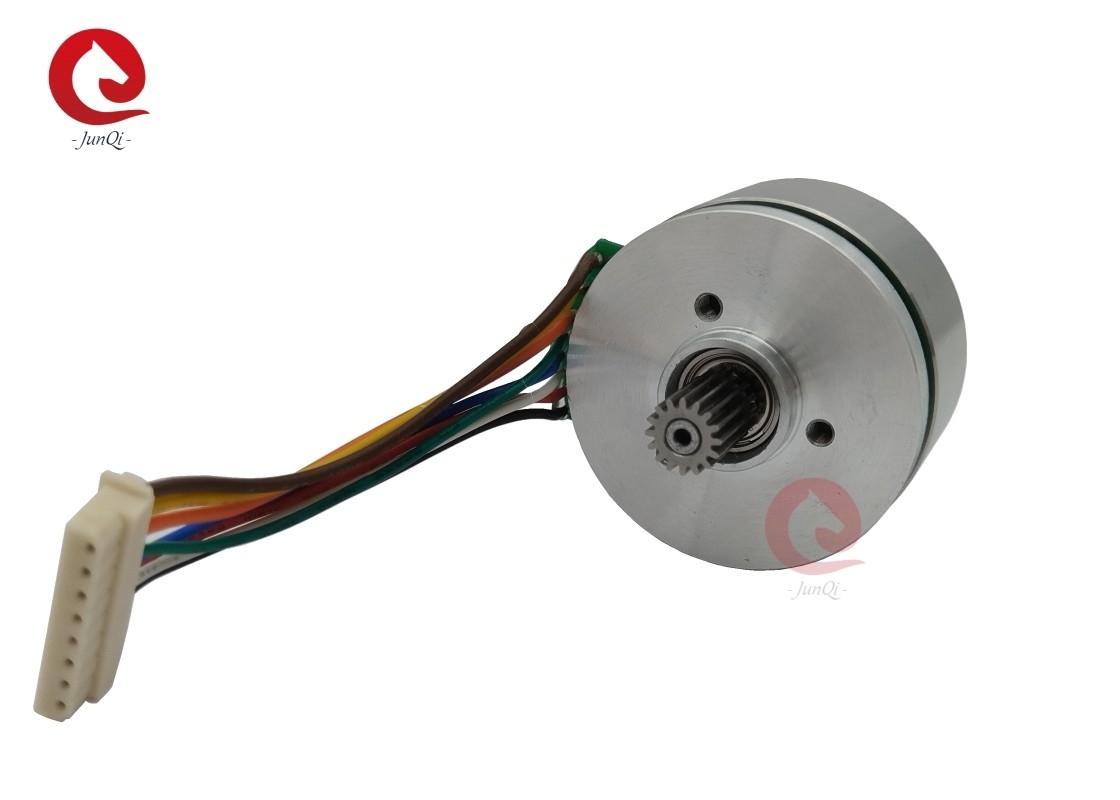

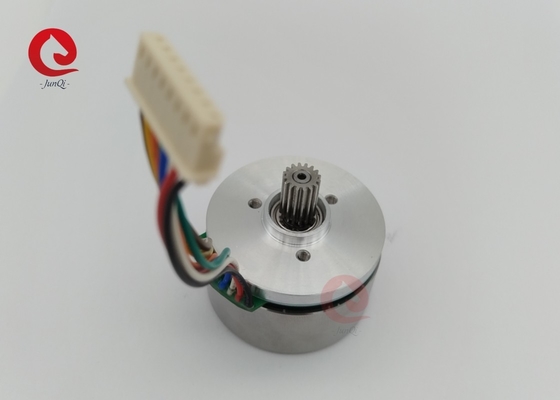

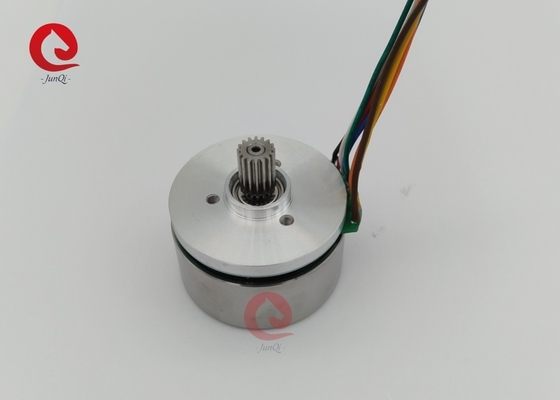

Bezszczotkowe płaskie silniki prądu stałego
Specyficzna konstrukcja zewnętrznego wirnika płaskich bezszczotkowych silników prądu stałego zapewnia tym produktom wyjątkowy stosunek mocy do objętości, zachowując jednocześnie bardzo lekkie i kompaktowe.Te płaskie silniki prądu stałego o dużym momentu obrotowym oferują bardzo dobrą kontrolę również przy niskich prędkościach.Nasza seria płaskich silników BLDC oferuje szeroki zakres rozmiarów z ograniczoną długością.
Podsumowanie:
1Szeroki zakres regulacji prędkości i płynny moment obrotowy.
2Doskonała stabilność prędkości.
3Małe rozmiary, duża moc.
4Wysoka wydajność, niska temperatura.
Specyfikacja ogólna:
| Pozycja |
Specyfikacja |
| Rodzaj uzwojenia |
Połączenie gwiezdne |
| kąt efektu Halla |
kąt elektryczny 120 stopni |
| Radjalna gra |
00,02 mm@450 g |
| Gra osiowa |
0.14 mm@450 g |
| Maks. Siła promieniowa |
20N ((10mm od bramy) |
| Max.Siła osiowa |
10N |
| Siła dielektryczna |
600VAC/1S |
| Odporność na izolację |
100MΩ,500VDC |
| Temperatura otoczenia |
-20°C~+50°C |
| Klasa izolacji |
Klasa B |
Połączenie elektryczne:
| Numer PIN. |
Złącze |
Funkcje |
| Pin 1/Pin 6 |
JST B6B-PH-K-S |
GND Hall |
| Pin 2 |
Vcc Hall +5Vdc |
| Pin 3 |
Sala U |
| Pin 4 |
Sala V |
| Pin 5 |
Sala W |
| Pin 2 |
JST B5P-VH |
Faza U |
| Pin 3 |
Faza V |
| Pin 4 |
Faza W |
| Pin 1/Pin 5 |
GND |
Specyfikacja elektryczna:
| Pozycja |
Jednostka |
JQ45BLW27-24V-6170A-G01 |
| Liczba słupów |
|
16 |
| Liczba faz |
|
3 |
| Napęd nominalny |
VDC |
24 |
| Prędkość obrotowa |
mN.m |
130 |
| Nieprzerwany moment obrotowy |
mN.m |
156 |
| Prędkość nominalna |
RPM |
4840 |
| Moc nominalna |
W |
70 |
| Najwyższy moment obrotowy |
mN.m |
390 |
| Prąd szczytowy |
A |
11 |
| Odporność linii do linii |
ohm@20°C |
0.56 |
| Indukcyjność między liniami |
mH |
0.27 |
| Stała momentu obrotowego |
mN.m/A |
37.1 |
| Wsteczne EMF |
Vrms/KRPM |
2.75 |
| Inercja wirnika |
g.cm2 |
180 |
| Długość silnika |
mm |
27 |
| Waga |
g |
160 |
**Uwaga: silnik może być zaprojektowany i wyprodukowany na zamówienie!
Wymiary silnika ((mm):
Częste pytania:
P: Jak długi jest czas realizacji zamówień?
A: Czas realizacji: 4 tygodnie po otrzymaniu depozytu
P: Jakie jest Państwa zapewnienie handlowe?
A:100% ochrony jakości produktu.
100% zabezpieczenie w czasie wysyłki.
100% zabezpieczenia płatności za pokrytą kwotę.
P: Jakie jest MOQ?
A: 5 sztuk.
P: Czy produkujecie produkty na zamówienie?
A: Tak, akceptujemy.
P: A co z serią po sprzedaży?
Odpowiedź: Usługi posprzedażowe 24 godziny na dobę.
P: Co powinienem zrobić, jeśli nie jestem zadowolony z produktu?
A: Jeśli jest wadliwy w jego jakości, możemy wymienić na dobry.
Zazwyczaj jest to rzadki problem.
P: Jaki jest termin płatności?
Odpowiedź: T/T i Paypal są częściej używane, prosimy o kontakt z nami w celu uzyskania szczegółów
P: Jaki jest poziom jakości produktu?
O: Produkujemy dobrą jakość, odmawiamy produkcji niskiej jakości.
