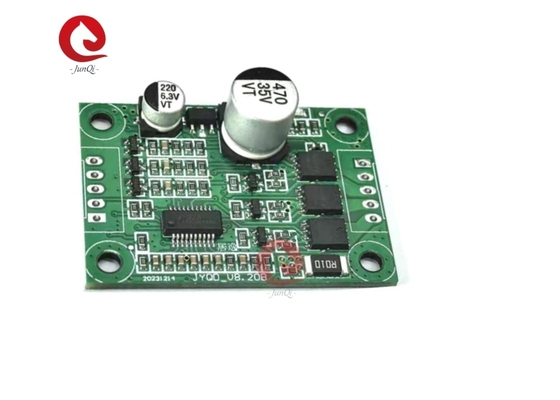

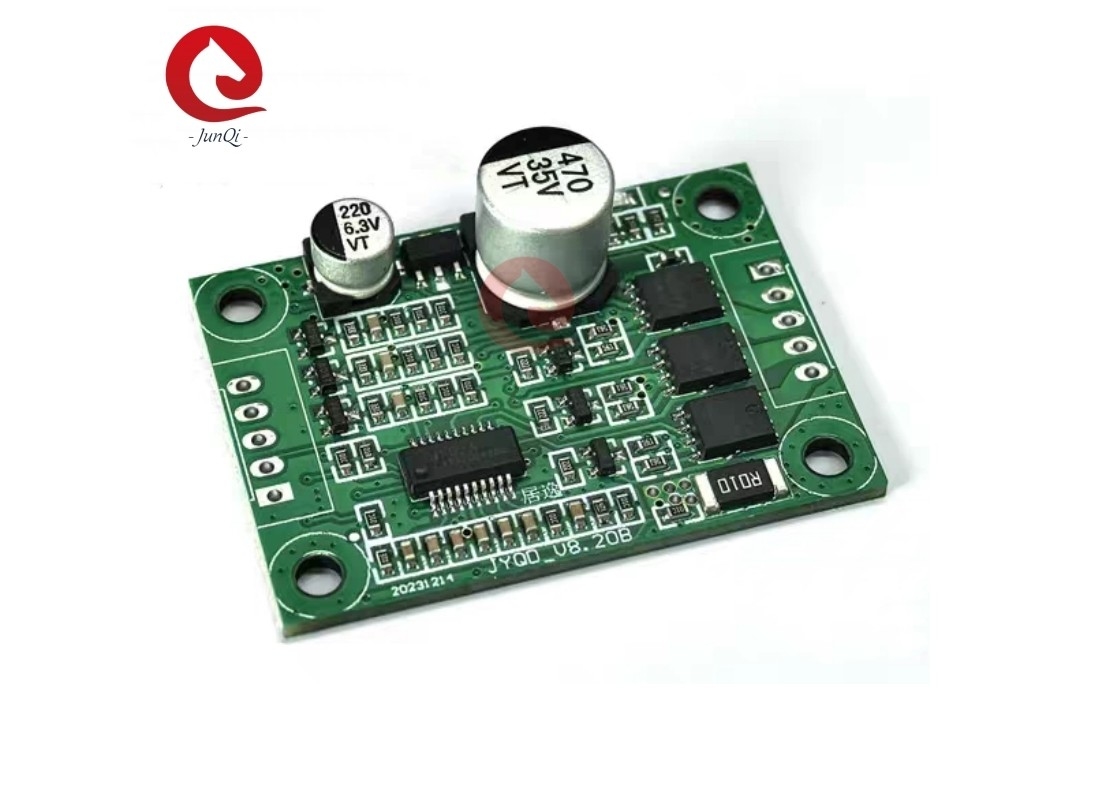

5V~28VDC Max 5A Płyty sterowania JYQD_V8.20B Do bezhallowego silnika BLDC

1. Upewnij się, że parametry napięcia i mocy silnika nie przekraczają zakresu określonego na tablicy kierowcy.
2. Ta tablica sterowania jest stosowana do 3-fazowego silnika bez czujników bez szczotek, ale nie jest odpowiednia dla wszystkich 3-fazowych silników bez czujników bez szczotek bezpośrednio.odwrócenie, prąd roboczy silnika bez obciążenia jest zbyt duży, prędkość nie jest stabilna, wydajność jest niska i nie można uruchomić z obciążeniem.) Klienci mogą regulować opór i pojemność deski sterowania zgodnie z rzeczywistą sytuacją w celu osiągnięcia najlepszego efektu jazdy (Kontaktuj nas, zapewniamy wsparcie techniczne)
3. JYQD-V8.20B deska kierowcy jest goła deska bez obudowy i chłodnika. Jeśli moc silnika poniżej 36W,nie trzeba dodać chłodnika,Wystarczy zapewnić normalną wentylację i izolację studni.Jeśli moc silnika przekracza 36 W, należy dodać zlewkę.
4. Należy pamiętać, że deska sterowania JYQD-V8.20B nie ma ochrony przed odwrotnym połączeniem, co może trwale uszkodzić deskę sterowania w przypadku odwrotnego połączenia biegunowego.
5. Port wyjściowy 5V na desce kierowcy zabrania podłączenia urządzenia zewnętrznego. Jest on stosowany tylko do zewnętrznego potencjometru i przełącznika deski do regulacji prędkości i odwrócenia.
6Terminal M

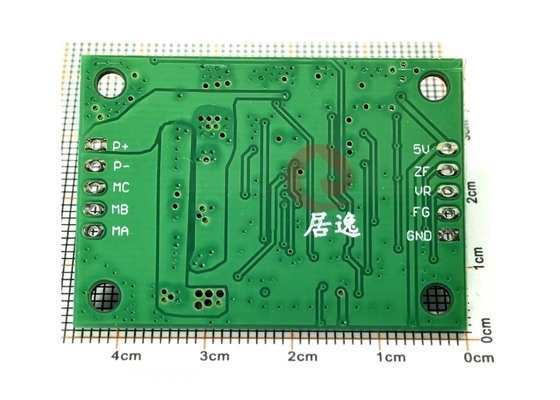

1.Port sterujący

5 V ----- wewnętrzne napięcie wyjściowe deski sterownika, stosowane wyłącznie do regulacji prędkości potencjometru i przełącznika oraz odwrotu.

Z/F---- Porty sterujące kierunkiem obrotowym. Połączenie 5V wysoki poziom lub brak połączenia jest kierunkiem do przodu, połączenie 0 V niskiego poziomu lub połączenie z GND jest kierunkiem odwrotnym.

VR ----port sterowania prędkością. regulacja prędkości analogowego napięcia liniowego 0.1v -5V, rezystancja wejściowa wynosi 20K Ohm, połączenie z GND przy wprowadzaniu regulacji prędkości PWM, częstotliwość PWM:1-20KHZ; cykl pracy 0-100%

GND Używane do wewnętrznego sterowania deską napędową

2Port zasilania.

MA ----faza motoryczna A

MB ---- faza motoryczna B

MC---- faza motoryczna C

GND----DC-

VCC----DC +

3. Używaj osłoniętych przewodów, jeśli deska kierowcy znajduje się w odległości większej niż 50 cm od silnika, w przeciwnym razie może to prowadzić do nieprawidłowej jazdy, wpływającej na normalne korzystanie.



4Odległość od portu sterowania: 2,54 mm. Odległość od portu zasilania:20,54 mm



5. Zwróć uwagę na izolację pomiędzy MOSFETem sterownikiem a ciepłem lub płytą instalacyjną.

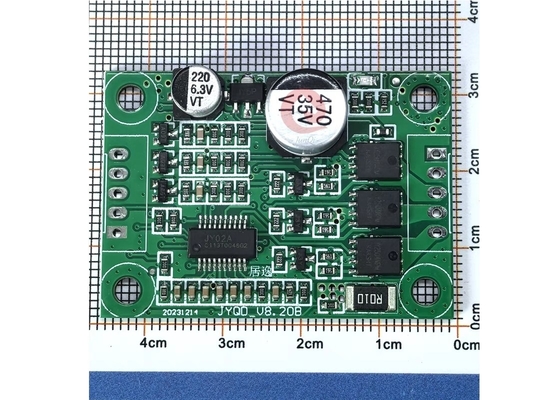

Rysunek wymiarowy:
