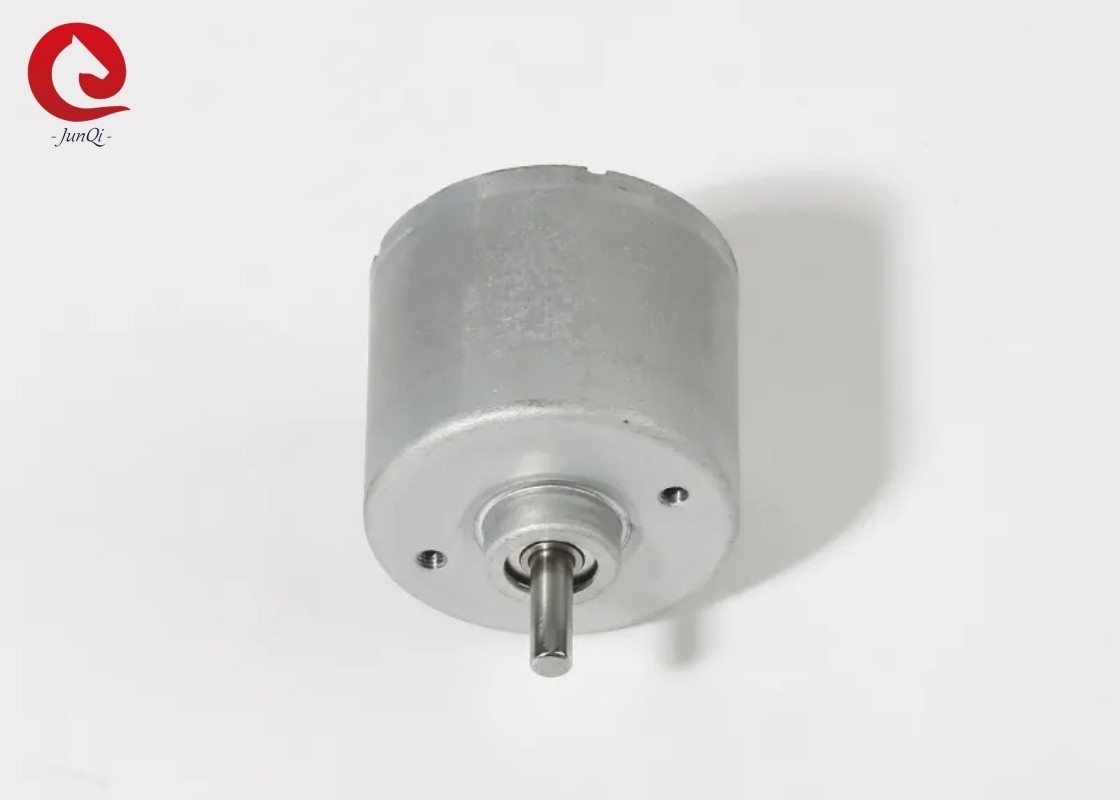

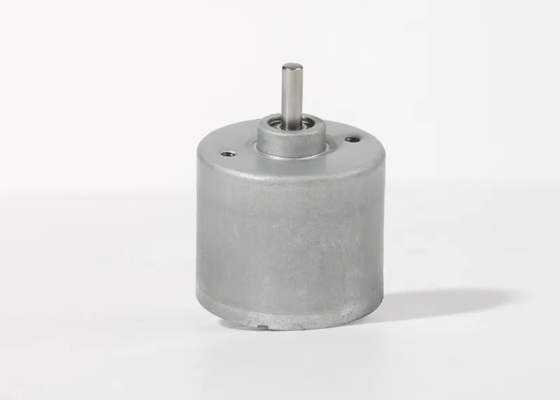

Silnik BLDC ekonomiczny serii 36CBL 24V 4800 obrotow na sekundę dla narzędzi silnikowych
Charakterystyka:
Ta seria bezszczotkowych silników prądu stałego jest zbudowana z wysokiej jakości materiałów, które zapewniają wydajną moc i stały moment obrotowy dla optymalnej wydajności
Prosty projekt bez szczotki zapewnia dłuższy trwałość silnika, mniejszą konserwację i jest również cichszy niż jego odpowiednik szczotkowany
Czujniki zapewniają informacje zwrotne o kontroli prędkości, aby zapewnić lepszą wydajność i wysoką wydajność we wszystkich zastosowaniach
Charakterystyka:
| Pozycja |
Specyfikacja |
| Rodzaj uzwojenia |
Połączenie gwiezdne |
| kąt efektu Halla |
kąt elektryczny 120 stopni |
| Radjalna gra |
00,02 mm@450 g |
| Gra osiowa |
00,08 mm@450 g |
| Maksymalna siła radialna |
15N ((10mm od bramy) |
| Maksymalna siła osiowa |
10N |
| Siła dielektryczna |
600VAC/1S |
| Odporność na izolację |
100MΩ,500VDC |
| Temperatura otoczenia |
-20°C~+50°C |
| Klasa izolacji |
Klasa B |
Połączenie elektryczne:
| Kolor |
Wskaźnik |
Funkcje |
| Czerwony |
UL1430 AWG26 |
Sala VCC |
| Niebieski |
|
Sala A |
| Zielona |
|
Sala B |
| Biały |
|
Sala C |
| Bł. |
|
GND Hall |
| Żółty |
UL1430 AWG24 |
Faza U |
| Brązowy |
|
Faza V |
| Pomarańczowy |
|
Faza W |
Specyfikacja elektryczna:
| Pozycja |
Jednostka |
36CBL30 |
36CBL40 |
36CBL50 |
36CBL57 |
36CBL60 |
36CBL65 |
| Liczba słupów |
|
8 |
| Liczba faz |
|
3 |
| Napęd nominalny |
VDC |
24 |
| Prędkość obrotowa |
mN.m |
15 |
35 |
55 |
70 |
80 |
90 |
| Ciągły moment hamowania |
mN.m |
18 |
42 |
66 |
84 |
96 |
108 |
| Prędkość nominalna |
RPM |
4800 |
4800 |
4800 |
4500 |
4800 |
4800 |
| Moc nominalna |
W |
8 |
18 |
28 |
33 |
40 |
45 |
| Najwyższy moment obrotowy |
mN.m |
45 |
105 |
165 |
210 |
240 |
270 |
| Prąd szczytowy |
A |
1.3 |
2.7 |
4.3 |
5.3 |
6 |
6.8 |
| Odporność linii do linii |
ohm@20°C |
5.2 |
2 |
1.2 |
1.05 |
0.95 |
0.88 |
| Indukcyjność między liniami |
mH |
3.3 |
1.75 |
1.2 |
1 |
0.85 |
0.8 |
| Stała momentu obrotowego |
mN.m/A |
36 |
40 |
39 |
40 |
40 |
40 |
| Wsteczne EMF |
Vrms/KRPM |
2.7 |
3 |
2.9 |
3 |
3 |
3 |
| Inercja wirnika |
g.cm2 |
6 |
12 |
22 |
27 |
30 |
32 |
| Długość silnika |
mm |
30 |
40 |
50 |
57 |
60 |
65 |
| Waga |
g |
120 |
160 |
230 |
250 |
270 |
280 |
**Uwaga:Silnik może być zaprojektowany i wyprodukowany na zamówienie!
Wymiary:
Częste pytania:
P: Jak długi jest czas realizacji zamówień?
A: Czas realizacji: 4 tygodnie po otrzymaniu depozytu
P: Jakie jest Państwa zapewnienie handlowe?
A:100% ochrony jakości produktu.
100% zabezpieczenie w czasie wysyłki.
100% zabezpieczenia płatności za pokrytą kwotę.
P: Jakie jest MOQ?
A: 5 sztuk.
P: Czy produkujecie produkty na zamówienie?
A: Tak, akceptujemy.
P: A co z serią po sprzedaży?
Odpowiedź: Usługi posprzedażowe 24 godziny na dobę.
P: Co powinienem zrobić, jeśli nie jestem zadowolony z produktu?
A: Jeśli jest wadliwy w jego jakości, możemy wymienić na dobry.
Zazwyczaj jest to rzadki problem.
P: Jaki jest termin płatności?
Odpowiedź: T/T i Paypal są częściej używane, prosimy o kontakt z nami w celu uzyskania szczegółów
P: Jaki jest poziom jakości produktu?
O: Produkujemy dobrą jakość, odmawiamy produkcji niskiej jakości.
