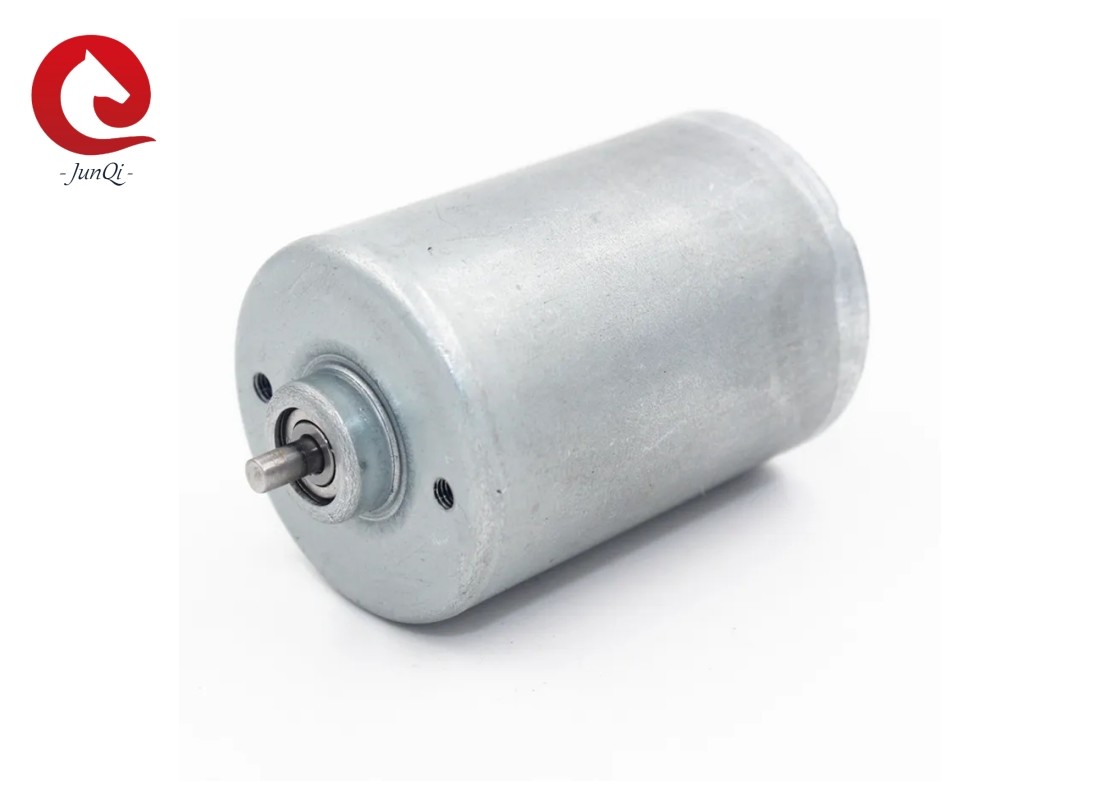

Junqi 24VDC 42mm Prężnik bezszczotkowy silnik prądu stałego, silnik BLDC serii 42CBL do zastosowań domowych
Szybkie szczegóły:
| Model |
Ramka
Wielkość
|
Ciało
Długość
(mm)
|
Rated
napięcie
(VDC)
|
Rated
Moment obrotowy
(Nm)
|
Rated
Prędkość
(RPM)
|
| 42CBL60 |
42 mm |
60 |
24 |
0.068 |
5900 |
| 42CBLA60 |
42 mm |
60 |
24 |
0.12 |
3200 |
| 42CBL66 |
42 mm |
66 |
24 |
0.15 |
4000 |
Charakterystyka:
1Szeroki zakres prędkości, płynny moment obrotowy
2Doskonała stabilność prędkości
3Kompaktny i silny.
4Wysoka wydajność i oszczędność energii.
Charakterystyka:
| Pozycja |
Specyfikacja |
| Rodzaj uzwojenia |
Połączenie gwiezdne |
| kąt efektu Halla |
kąt elektryczny 120 stopni |
| Radjalna gra |
00,02 mm@450 g |
| Gra osiowa |
00,08 mm@450 g |
| Maksymalna siła radialna |
15N ((10mm od bramy) |
| Maksymalna siła osiowa |
10N |
| Wytrzymałość dielektryczna |
600VAC/1S |
| Odporność na izolację |
100MΩ,500VDC |
| Temperatura otoczenia |
-20°C~+50°C |
| Klasa izolacji |
Klasa B |
Połączenie elektryczne:
| Numer PIN. |
Kolor |
Wskaźnik |
Funkcje |
| 1 |
Czerwony |
UL1430 AWG26 |
Vcc Hall +5Vdc do +24VDC |
| 2 |
Niebieski |
|
Sala A |
| 3 |
Zielona |
|
Sala B |
| 4 |
Biały |
|
Sala C |
| 5 |
Czarne |
|
GND Hall |
| 6 |
Żółty |
UL1430 AWG22 |
Faza U |
| 7 |
Czerwony |
|
Faza V |
| 8 |
Czarne |
|
Faza W |
Specyfikacja elektryczna:
| Pozycja |
Jednostka |
42CBL60 |
42CBLA60 |
42CBL66 |
| Liczba słupów |
|
8 |
| Liczba faz |
|
3 |
| Napęd nominalny |
VDC |
24 |
| Prędkość obrotowa |
N.m |
0.068 |
0.12 |
0.15 |
| Prędkość nominalna |
RPM |
5900 |
3200 |
4000 |
| Najwyższy moment obrotowy |
N.m |
0.082 |
0.144 |
0.18 |
| Prąd szczytowy |
A |
6.3 |
6.7 |
11.2 |
| Odporność linii do linii |
ohm@20°C |
0.6 |
1.2 |
0.75 |
| Indukcyjność między liniami |
mH |
0.63 |
1.6 |
0.8 |
| Stała momentu obrotowego |
mN.m |
81.6 |
144 |
180 |
| Inercja wirnika |
g.cm2 |
44 |
44 |
55 |
| Długość silnika |
mm |
60 |
60 |
60 |
| Waga |
g |
350 |
350 |
440 |
**Uwaga:Silnik może być zaprojektowany i wyprodukowany na zamówienie!
Rozmiar mechaniczny:
Częste pytania:
P: Jak długi jest czas realizacji zamówień?
A: Czas realizacji: 4 tygodnie po otrzymaniu depozytu
P: Jakie jest Państwa zapewnienie handlowe?
A:100% ochrony jakości produktu.
100% zabezpieczenie w czasie wysyłki.
100% zabezpieczenia płatności za pokrytą kwotę.
P: Jakie jest MOQ?
A: 5 sztuk.
P: Czy produkujecie produkty na zamówienie?
A: Tak, akceptujemy.
P: A co z serią po sprzedaży?
Odpowiedź: Usługi posprzedażowe 24 godziny na dobę.
P: Co powinienem zrobić, jeśli nie jestem zadowolony z produktu?
A: Jeśli jest wadliwy w jego jakości, możemy wymienić na dobry.
Zazwyczaj jest to rzadki problem.
P: Jaki jest termin płatności?
Odpowiedź: T/T i Paypal są częściej używane, prosimy o kontakt z nami w celu uzyskania szczegółów
P: Jaki jest poziom jakości produktu?
O: Produkujemy dobrą jakość, odmawiamy produkcji niskiej jakości.
