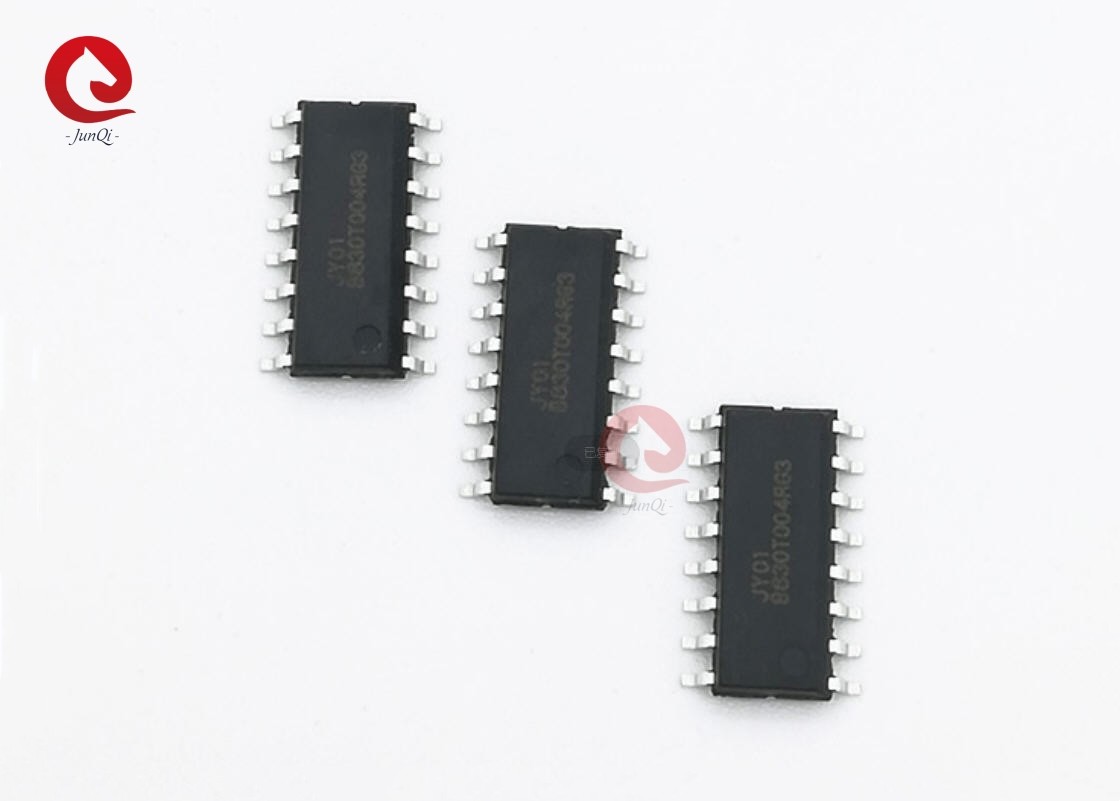

JY01/ JY01A BLDC Motor Driver IC PWM Control Z Hall Driver lub bez Hall Driver

JY01/ JY01A BLDC Motor Driver IC PWM Control Z Hall Driver lub bez Hall Driver

  • JY01/ JY01A BLDC Motor Driver IC PWM Control Z Hall Driver lub bez Hall Driver
  • JY01/ JY01A BLDC Motor Driver IC PWM Control Z Hall Driver lub bez Hall Driver
  • JY01/ JY01A BLDC Motor Driver IC PWM Control Z Hall Driver lub bez Hall Driver
  • JY01/ JY01A BLDC Motor Driver IC PWM Control Z Hall Driver lub bez Hall Driver
JY01/ JY01A BLDC Motor Driver IC PWM Control Z Hall Driver lub bez Hall Driver
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: JUNQI
Orzecznictwo: CE, ROHS
Numer modelu: Środki na pokrycie kosztów
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: negotiable
Szczegóły pakowania: Worek PE + karton
Czas dostawy: jak potwierdzono
Zasady płatności: T/T, Paypal
Możliwość Supply: 1000 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
nazwisko: Cykl zintegrowany Model: JY01/JY01A
Working Voltage: 4.5~5.5V Working Temperature: -40℃~85℃
Drive Mode: SPWM Daul Drive Mode: With Hall sensor or Sensorless
Silnik adaptacyjny: Silnik BLDC z czujnikiem hallowym/bez czujnika hallowego Soft Reversing: Yes
High Light:

PWM BLDC IC sterownika silnika

,

JY01 BLDC Motor Driver IC

,

JY01A IC sterownika silnika BLDC

JY01/ JY01A Układ sterujący IC, funkcja sterująca PWM dla silnika BLDC z sterownikiem korytarza lub bez niego



cechy JY01


JY01 to specjalnie zaprojektowany układ sterowania IC dla bezszczotkowego sterownika silnika prądu stałego, stosowany do silnika BLDC bez czujnika Hall lub silnika BLDC bez czujnika, jego łatwe w zastosowaniu, obwód peryferyjny jest prosty, niskie koszty,Tryb jazdy SPWM przy niskim poziomie hałasu, wysokiej wydajności, stabilnej jakości i profesjonalnego wsparcia technicznego, JY01 został szybko zatwierdzony przez wielu inżynierów elektronicznych.



Wnioski z RZ01
Wentilator stały bez szczotek, pompa stała bez szczotek, kosiarka trawnika, skuter,samochód zbilansowany, robot, instrumenty i sprzęt naukowy,pompa paliwowa samochodowa, okna elektryczne, elektryczna regulacja siedzenia,wentilator klimatyzacyjny,elektryczna regulacja lusterka wstecznego,takie jak urządzenia gospodarstwa domowego, takie jak odkurzacze, klimatyzacja, urządzenia hydrauliczne, wysokiej klasy zabawki dla dzieci, modele samolotów, modele samochodów itp.;Jest również szeroko stosowany w ręcznych narzędziach, takich jak szlifierki, wiertarki ręczne, maszyny grawerowe, śrubokręty elektryczne itp.

2Wskaźniki:


Napięcie robocze: 4,5 V-5,5 V.

Temperatura pracy: -40-85°C
Tryb jazdy: SPWM
Tryb napędu: z Hall senor lub bez czujników
Silnik adaptacyjny: bez silnika hallowego/silnika hallowego.
Układ sterujący: pozytywny/negatywny
Miękkie cofanie: Tak
Sygnał prędkości: Tak
Ochrona przed przeciążeniem: Tak
Prąd zamknięty: Tak
Napęd prądu stałego: Tak
Ochrona przed blokowaniem: Tak
Miękki start: tak
Specjalna technologia: JYKJ w pełnym stanie funkcja bezpieczeństwa startu
Zmiana prędkości: liniowa
Okres miękkiego startu:1 S,3 S,10S opcjonalnie


Opakowania SOP16

SPWM BLDC Motor Driver IC For Hall Sensor BLDC Motor High Efficiency

SPWM BLDC Motor Driver IC For Hall Sensor BLDC Motor High Efficiency
JY01 składa się ze średniej mocy Hall i bezprzewodowej płyty sterowania bezpędzłowego, 6 sztuk TO-220 zapakowanych w wysokiej mocy MOSFET zamontowany z tyłu PCB,napięcie w układzie sterującym VCC w zakresie maksymalnego prądu operacyjnego do 20A (wraz z odpowiednimi obwodami grzewczymi) zostały z powodzeniem wykorzystane w takich silnikach DC bez szczotek , bezszczotkowa pompa prądu stałego, silnik skuterów, urządzenia przenośne itp.



Aplikacje ram N + N mogą spełniać potrzeby wysokiego napięcia i prądu, dlatego jest szeroko stosowany w wielu układach sterowania prądem stałym bez szczotek
Obwód ten jest dojrzały, ze względu na wysoką stabilność, łatwą produkcję, a koszty są niskie i można go ułatwić w produkcji modułowej.

JY01 jest zintegrowany 2 w 1 sterowanie IC dla Hall lub czujnik bez szczotki silnika prądu stałego, co sprawia, że jest bardzo łatwe do zastosowania w użyciu, proszę zwrócić uwagę przed projektowaniem obwodu i aplikacji.



1: JY01 dla sterownika silnika czujnika Hall, podłącz pin 1 do Vss lub podłącz 5V podczas zasilania, JY01 będzie prowadzić jako sposób Hall.


2: JY01 dla kierowcy bezprzewodowego, podać 0.1V -4V do pin 1, JY01 będzie prowadzić jako sposób bezprzewodowy.


Pin 1 to wielofunkcyjny pin, istnieją trzy stany operacyjne:


1: JY01 w ustawieniach aplikacji przy włączeniu zasilania.
2: Ten szpil jest szpilem sterowania w trybie Hall, wysokie napięcie jest normalnym napędem, niskie napięcie jest
zakazany napęd (bez wyjścia)
3: Ten szpil jest szpilką regulacji momentu obrotowego w trybie bez czujników, zakres napięcia:0.1V-2V.
Proszę potwierdzić stan zastosowania JY01 przed projektem.


a) Ustawienie momentu obrotowego startowego:Ustawienie momentu obrotowego startowego jest ważne w przypadku bezsensownego uruchamiania silnika,
moment startowy jest związany z wydajnością silnika. silnik nie uruchomi się lub trudno uruchomić, jeśli
moment startowy jest niewielki, silnik będzie drżał lub odwracał się, jeśli moment startowy jest zbyt wysoki.
Początkowe debugowanie aplikacji zgodnie z obciążeniem silnika, należy wykonać następujące kroki:
i. Podłącz 20K potencjometr do 0 V i 5 V, środkowy pin do JY01 IC I pin.
ii.Pozycjonowanie potencjometru na 0 V (wrotny moment uruchomienia 0), gdy jest włączony.
iii.Sygnał regulacji prędkości wejściowej do szpilki VR od 0V do 5V oraz sprawdzenie, czy silnik uruchamia się lub nie.
Jeżeli silnik nie może się uruchomić lub uruchomiony jest w sposób nienormalny, wartość potencjometru może zostać podniesiona do 0,1 V.
powtórzyć krok iii, jeżeli silnik nadal nie uruchamia się, następnie dodać do 0,2V/0,3V/0,4V potencjometru i
Powtórzyć krok III do uruchomienia silnika.
v.Jeśli silnik odwraca się podczas uruchamiania, oznacza to, że moment uruchamiania jest wysoki, powinien zmniejszyć
moment obrotowy do normalnego uruchomienia, w przeciwnym razie długotrwałe cofanie uszkodzi silnik i MOSFET.
b) Ochrona przed przeciążeniem i ustawienie oporu próbkowania prądu:JY01 ma doskonałe przeciążenie
funkcja ochrony, posiada funkcję ochrony przed przeciążeniem i funkcję ochrony przed nienormalnym prądem
gdy wartość rezystora próbkowania prądu R jest prawidłowo ustawiona.
0.1V, rozpocznie się monitorowanie przeciążenia i przełączy się na stan stałego prądu, prąd napędowy nie
Zmiana, niezależnie od tego, czy napięcie VR jest coraz wyższe lub niższe, a obciążenie coraz większe lub
W tym stanie JY01 będzie nadal dostarczać stałą moc napędową silnikowi.
W przypadku, gdy zwiększenie napięcia wynosi 0,2 V lub więcej, ochrona zostanie uruchomiona w ciągu 4,5 μs.
Metoda wyboru wartości R
Wartość R wzoru I = 0,1/R
I:wartość prądu stałego (jednostka:Amp)
0.1: JY01 To napięcie szpilkowe
R:przeciwność graniczna prądu (jednostka: Ohm)
Na przykład: prąd roboczy:3A, ustawić bieg stały bezpieczeństwa na 5A, gdy prąd
Program utrzyma prąd na poziomie 5A.
I=0.1/R, R=0.1/5=0.02 Ohm, więc ochrona przed przeciążeniem i rezystor mocy próbkowania prądu
Powinien być 20 mOhm
c) Ochrona blokująca:ochrona blokująca zostanie uruchomiona i zatrzyma moc wyjściową, jeśli silnik nie
Rozpocząć normalnie w 3 sekundy, zmniejszyć napięcie VR do 0 wyłączyć ochronę, podnieść napięcie VR
aby włączyć silnik.
