Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | JEUNKEI |
Orzecznictwo: | ISO9001, CE |
Numer modelu: | JY21L |
Minimalne zamówienie: | 50szt (próbka dostępna) |
---|---|
Cena: | USD0.5-USD0.9/PC |
Szczegóły pakowania: | pakiet do eksportu |
Czas dostawy: | zależy od ilości zamówienia / do negocjacji |
Zasady płatności: | T / T, Western Union, Paypal |
Możliwość Supply: | 10000 sztuk na miesiąc |

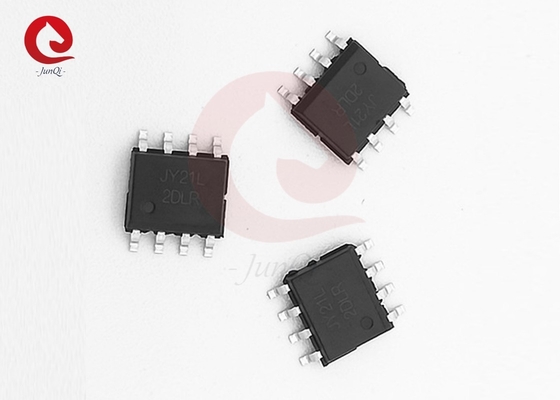

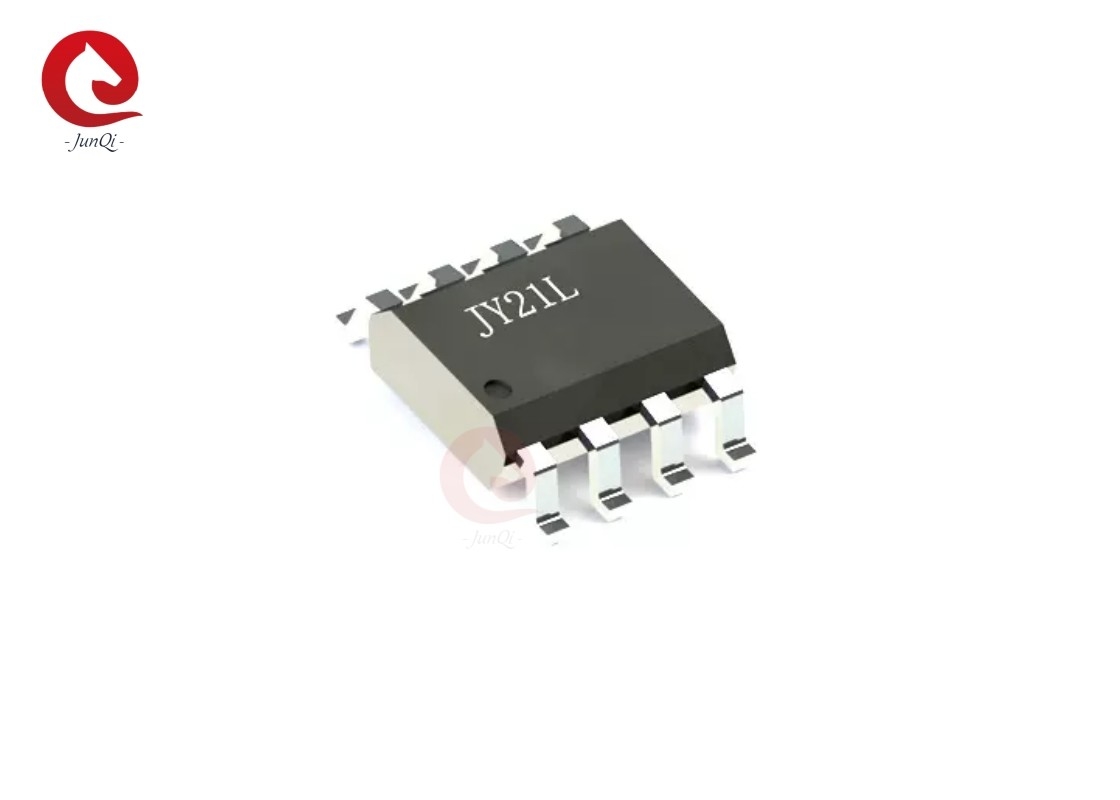

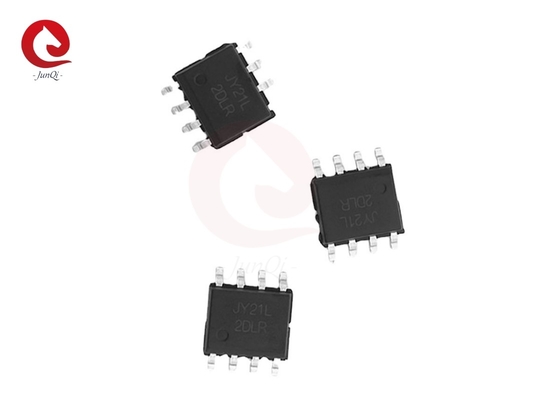

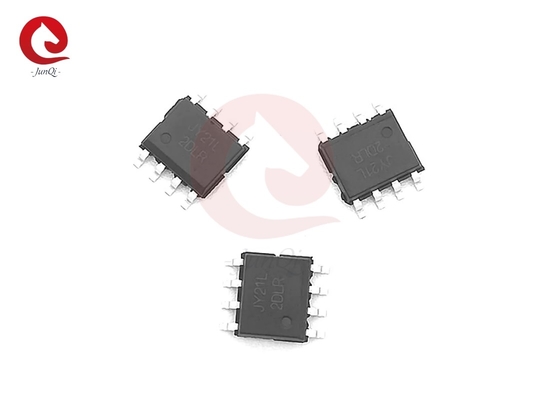

nazwisko: | Kontrolny układ scalony | Model nr.: | JY21L |
---|---|---|---|
Typ instalacji: | Możliwość montażu na powierzchni | Specyfikacje opakowań: | SPO-8 |
Zakres zasilania napędu bramy: | 5,5 V~20 V | Możliwości prądowe źródła wyjściowego/ujścia: | 450mA/850mA |
Zasilanie pływające po stronie wysokiej: | -0,3~150 V | Niskie napięcie boczne i główne zasilanie: | -0,3 ~ 25 V |
Podkreślić: | System sterowania bezszczotkowym sterownikiem silnika prądu stałego,SOP-8 Bezszczotkowy sterownik silnika prądu stałego IC,Bezszczotkowy sterownik silnika prądu stałego Ic |
Ogólny opis
Produkt to napęd wysokiego napięcia, napęd wysokiej prędkości MOSFET i sterownik IGBT oparty na procesie P-SUB P-EPI.Kierowca pływającego kanału może być używany do sterowania dwoma N-kanałowymi mocami MOSFET lub IGBT niezależnie, które działają do 150VWprowadzanie logiczne jest kompatybilne ze standardowym wyjściem CMOS lub LSTTL, do 3,3 V. Sterowniki wyjściowe posiadają wysokim impulsem bieg buforowy, zaprojektowany dla minimalnej przewodzenia krzyżowego sterownika.Opóźnienia rozprzestrzeniania są dopasowane w celu uproszczenia stosowania w zastosowaniach o wysokiej częstotliwości.
Cechy:
● 3,3 V zgodne z logiką
● W pełni działający do +150 V
● Pływający kanał przeznaczony do pracy w systemie bootstrap
● Zakres zasilania napędem bramy od 5,5 V do 20 V
● Prąd wyjściowy Źródło/Sink 450mA/850mA
● Niezależne wejście logiczne dla wszystkich topologii
● -5V minus zdolność VS
● Zrównane opóźnienie rozprzestrzeniania się w obu kanałach
Wnioski
● Silnik MOSFET lub IGBT
● Kierowca małych i średnich silników
Numer szpilki | Nazwa szpilki | Funkcja szpilki |
1 | Vcc | Poziomowe i główne zasilanie |
2 | HIN | Wprowadzenie logiczne dla wysokiego wyjścia sterownika bramy bocznej (HO) |
3 | LIN | Wprowadzenie logiczne dla wyjścia drwiera dolnej bramy bocznej (LO) |
4 | COM | Powierzchnia |
5 | LO | Niskie wyjście napędu bocznego, w fazie z LIN |
6 | Vs | Wysoka strona pływającego zasilania |
7 | HO | Wysoka moc boczna, w fazie z HIN |
8 | VB | Wysoka strona pływającego zasilania |
Symbol | Definicja | Min. | Max. Max. | Jednostki |
VB | Wysoka strona pływającego zasilania | - 0.3 | 150 | V |
VS | Wynik płynnej podaży z wysokiej strony | VB-20 | VB+0.3 | |
VHO | Wysoki boczny napęd bramy | VS- 0.3 | VB+0.3 | |
VCC | Poziomowe i główne zasilanie | - 0.3 | 25 | |
VLO | Niskie wyjście napędu bocznej bramy | - 0.3 | VCC+0.3 | |
VIN | Wprowadzenie logiczne HIN&LIN | - 0.3 | VCC+0.3 | |
ESD | Model HBM | 2500 | V | |
Model maszyny | 200 | V | ||
PD | Rozpraszanie mocy pakietu @TA≤ 25oC | / | 0.63 | W |
RthJA | Połączenie odporności termicznej z otoczeniem | / | 200 | oC/W |
TJ | Temperatura połączenia | / | 150 | oC |
TS | Temperatura przechowywania | -55 | 150 | |
TL | Temperatura ołowiu | / | 300 |
DIM | Milimetrów | |
Min. | Maksymalnie | |
A | 1.35 | 1.75 |
A1 | 0.10 | 0.25 |
B | 0.35 | 0.49 |
C | 0.18 | 0.25 |
D | 4.80 | 5.00 |
E | 3.80 | 4.00 |
e | 1.27BSC | |
H | 5.80 | 6.20 |
h | 0.25 | 0.50 |
L | 0.40 | 1.25 |
Świat | 0° | 7° |
