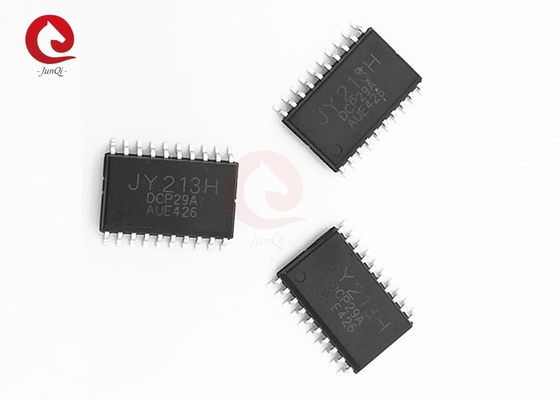

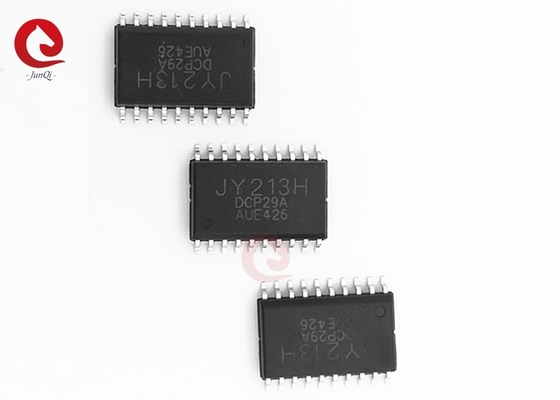

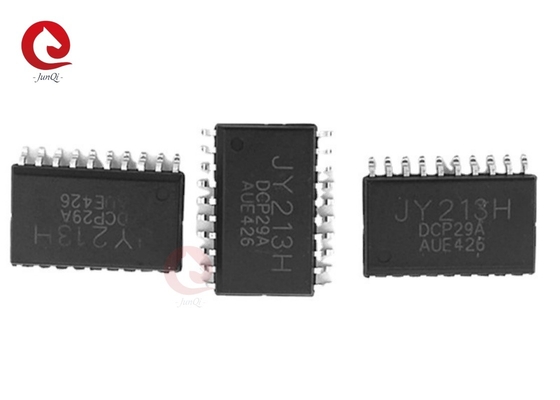

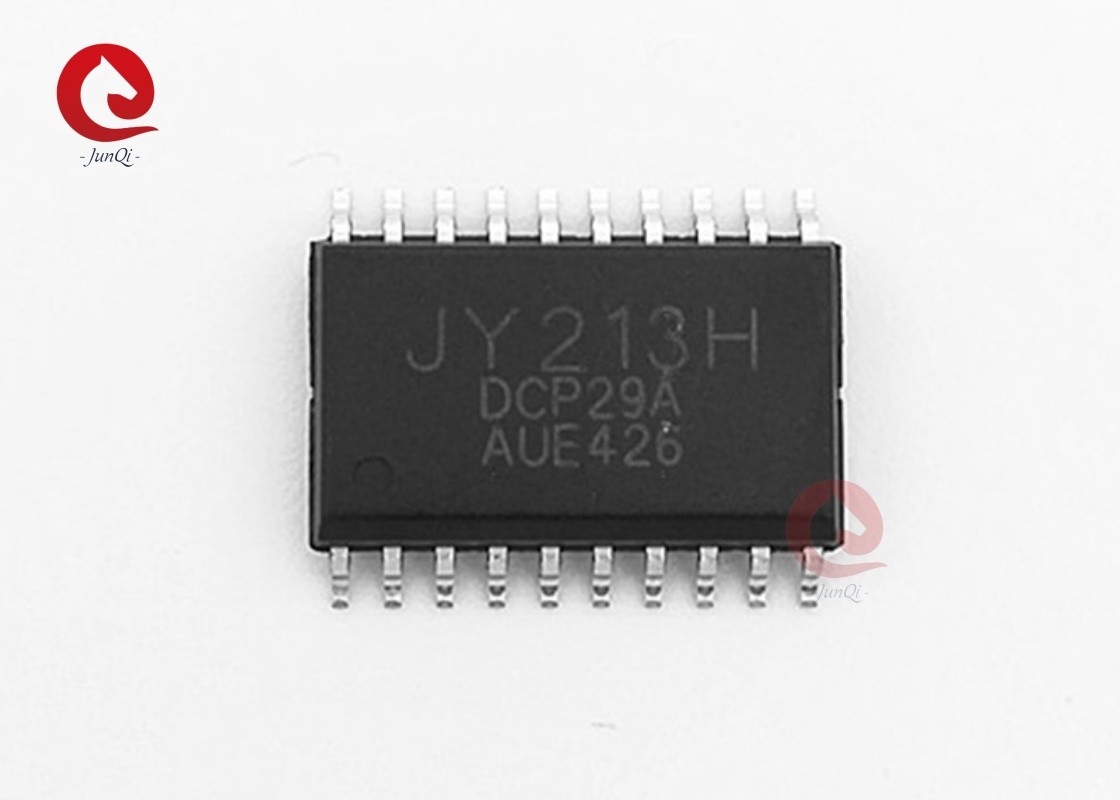

JY213H SOP20 Sterownik silnika BLDC MOSFET / Sterownik IGBT Sterownik bramy 3-fazowej wysokiej prędkości wysokiego napięcia

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	JEUNKEI
Orzecznictwo:	ISO9001,CE
Numer modelu:	JY213H

Zapłata:

Minimalne zamówienie:	50szt (próbka dostępna)
Cena:	negocjowalne
Szczegóły pakowania:	pakiet do eksportu
Czas dostawy:	zależy od ilości zamówienia / do negocjacji
Zasady płatności:	T / T, Western Union, Paypal
Możliwość Supply:	10000 sztuk na miesiąc

Kontakt

Szczegółowy opis produktu

nazwisko:	Szybki MOSFET mocy	Model nr.:	JY213H
Rodzaj opakowania:	SOP20	Typ kanału:	Sterownik półmostkowy high-side
Prowadzić:	Sterownik do bram półmostkowych 3-fazowych	Typ siatki:	Wysokonapięciowy 3-fazowy sterownik bramy
kompatybilna z logiką wejściową:	3,3 V, 5 V, 15 V	Proces wysokonapięciowy:	600 V
Wbudowany filtr wejściowy:	- Tak, proszę.	Zastosowanie:	Sterownik 3-fazowego falownika silnika
Podkreślić:	SOP20 BLDC MOSFET sterownika silnika , MOSFET z napędem silnika BLDC dużych prędkości , Wysokonapięciowy sterownik silnika BLDC

Opis:

JY213H to szybki napęd MOSFET i sterownik IGBT z trzema niezależnymi kanałami wyjściowymi wysokiej i niskiej strony dla 3-fazowego sterownika bramy.Wbudowana ochrona z czasem nieczynności i ochrona odstrzeliwania, która zapobiega awarii pół mostkaObwody UVLO zapobiegają awarii, gdy napięcie VCC i VBS jest niższe niż określone progi.600V proces wysokonapięciowy i technika unieszkodliwiania hałasu w trybie wspólnym zapewniają stabilną pracę sterowników wysokiej mocy w warunkach wysokiego hałasu DV/dt.

Charakterystyka:

1. Zintegrowany 600V pół mostek wysokiej strony sterownik
2. Kierowca do 3-fazowych bram pół mostka
3Wbudowana kontrola czasu bezczynności.
4Ochrona strzelania
5/ Pod blokadą napięcia dla VCC i VBS
6. 3.3V, 5V, 15V logika wejścia Kompatybilny
7. Wbudowany filtr wejściowy
8. zakres pracy od -40°C do 125°C
9. Obwód tłumiący hałas dv/dt

Zastosowanie:

1. 3-fazowy sterownik inwertera silnika

2Klimatyzacja.

3Maszyny do prania

Diagram bloku:

JY213H SOP20 Sterownik silnika BLDC MOSFET / Sterownik IGBT Sterownik bramy 3-fazowej wysokiej prędkości wysokiego napięcia 0

Typowy obwód zastosowania:

JY213H SOP20 Sterownik silnika BLDC MOSFET / Sterownik IGBT Sterownik bramy 3-fazowej wysokiej prędkości wysokiego napięcia 1

Informacje o zamówieniu:

Liczba ważnej części	Rodzaj opakowania	Najwyższy kod
JY213H-S	20-PIN, SOP, 300 mil	JY213H-S
JY213H-S1	24-PIN, SOP, 300ml	JY213H-S1
JY213H-S2	28-PIN, SOP, 300ml	JY213H-S2

Konfiguracja PIN:

JY213H SOP20 Sterownik silnika BLDC MOSFET / Sterownik IGBT Sterownik bramy 3-fazowej wysokiej prędkości wysokiego napięcia 2

Opis kodu PIN:

Nazwa szpilki	Opis	Numer PIN.
Nazwa szpilki	Opis	SOP20	SOP24
Wpływ	Napęd zasilania logiczny i sterowniki bramki niskiej	1	1
V5V	5V wyjście LDO		2
HU	Wprowadzenie logiczne dla sterownika fazy U wzdłużnej bramy	2	3
HV	Wprowadzenie logiczne dla sterownika fazy V wzdłużnej bramy	3	4
HW	Wprowadzenie logiczne dla sterownika fazy W bramy wysokiej strony	4	5
LU	Wprowadzenie logiczne dla sterownika fazy U z dolnej bramy	5	6
LV	Wprowadzenie logiczne dla sterownika fazy V w dolnej bramie	6	7
LW	Wprowadzenie logiczne dla sterownika fazy W w dolnej bramie	7	8
GND	Zwierzchnia logiczna i sterowniki bramki niskiej strony	8	9
NISKO	Wyjście W-fazowe sterownika bramy dolnej strony	9	10
LOV	Wyjście w fazie V dla sterownika bramy z dolnej strony	10	11
LOU	Wyjście W-fazowe sterownika bramy o niskiej pozycji	11	12
NC.	Nie podłączony		13
VSW	Wysokie napięcie napędowe ze strona napędowa W-fazowego napędu pływającego	12	14
W jaki sposób	Wyjście sterownika wysokiej strony sterownika bramy W-fazowej	13	15
VBW	Pojemność napędu pływającego na wysokiej stronie kierowcy w fazie W	14	16
NC.	Nie podłączony		17
VSV	Wysokie napięcie napędowe w fazie pływającej napędu napędowego	15	18
Wpływ	Wyjście sterownika wysokiej strony sterownika bramy fazowej V	16	19
VBV	Pojemność napędu pływającego na wysokiej stronie kierowcy w fazie W	17	20
NC.	Nie podłączony		21
VSU	Wysoki napięcie napędowe na stronę sterownika U-fazy	18	22
W jaki sposób	Wyjście sterownika wysoko-stronnego sterownika bramy U-fazowej	19	23
VBU	Pojemność napędu pływającego z kierowcy wysokości	20	24

JY213H SOP20 Sterownik silnika BLDC MOSFET / Sterownik IGBT Sterownik bramy 3-fazowej wysokiej prędkości wysokiego napięcia 3

Opis kodu PIN:

Nazwa szpilki	Opis	Numer PIN.
Wpływ	Napęd zasilania logiczny i sterowniki bramki niskiej	1
V5V	5V wyjście LDO	2
NC.	Nie podłączony	3
SGND	Podstawa logiczna	4
HU	Wprowadzenie logiczne dla sterownika fazy U wzdłużnej bramy	5
HV	Wprowadzenie logiczne dla sterownika fazy V wzdłużnej bramy	6
HW	Wprowadzenie logiczne dla sterownika fazy W bramy wysokiej strony	7
LU	Wprowadzenie logiczne dla sterownika fazy U z dolnej bramy	8
LV	Wprowadzenie logiczne dla sterownika fazy V w dolnej bramie	9
LW	Wprowadzenie logiczne dla sterownika fazy W w dolnej bramie	10
NC.	Nie podłączony	11
NC.	Nie podłączony	12
PGND	Uwaga:	13
NISKO	Wyjście W-fazowe sterownika bramy dolnej strony	14
LOV	Wyjście w fazie V dla sterownika bramy z dolnej strony	15
LOU	Wyjście W-fazowe sterownika bramy o niskiej pozycji	16
NC.	Nie podłączony	17
VSW	Wysokie napięcie napędowe ze strona napędowa W-fazowego napędu pływającego	18
W jaki sposób	Wyjście sterownika wysokiej strony sterownika bramy W-fazowej	19
VBW	Pojemność napędu pływającego na wysokiej stronie kierowcy w fazie W	20
NC.	Nie podłączony	21
VSV	Wysokie napięcie napędowe w fazie pływającej napędu napędowego	22
Wpływ	Wyjście sterownika wysokiej strony sterownika bramy fazowej V	23
VBV	Pojemność napędu pływającego na wysokiej stronie kierowcy w fazie W	24
NC.	Nie podłączony	25
VSU	Wysoki napięcie napędowe na stronę sterownika U-fazy	26
W jaki sposób	Wyjście sterownika wysoko-stronnego sterownika bramy U-fazowej	27
VBU	Pojemność napędu pływającego z kierowcy wysokości	28
