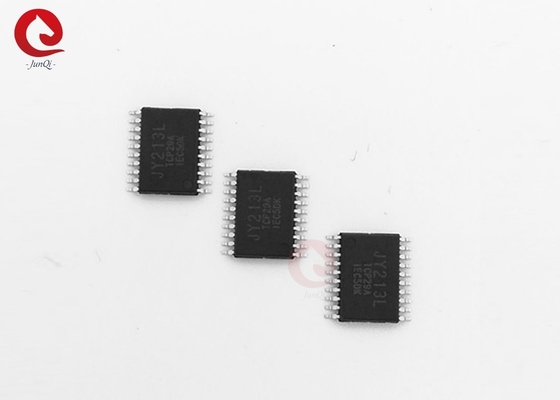

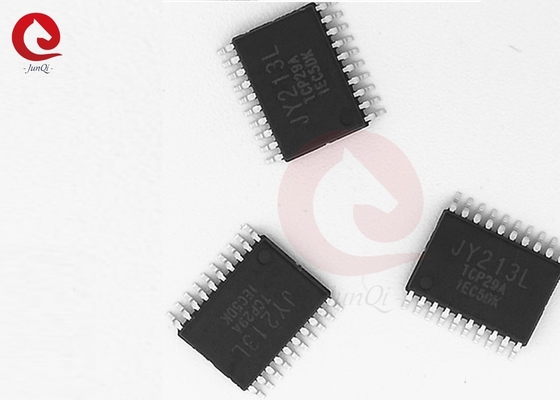

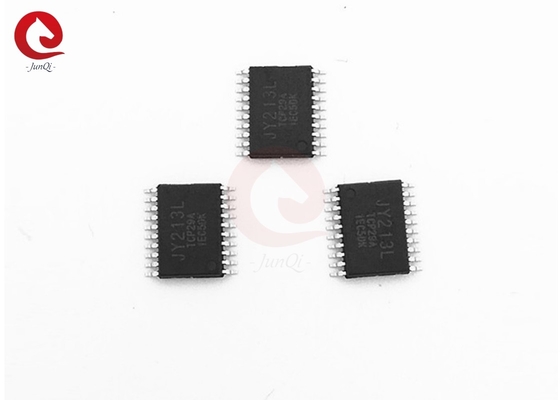

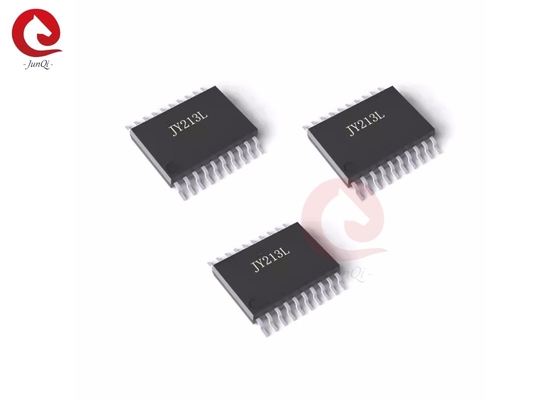

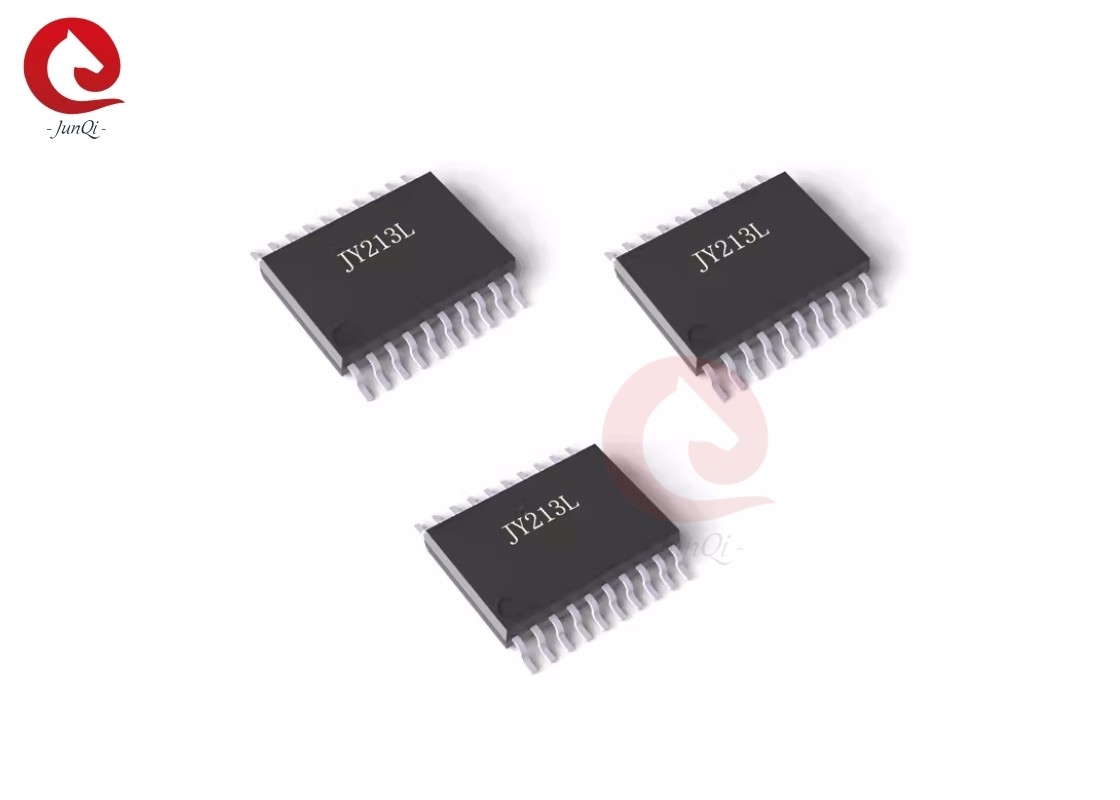

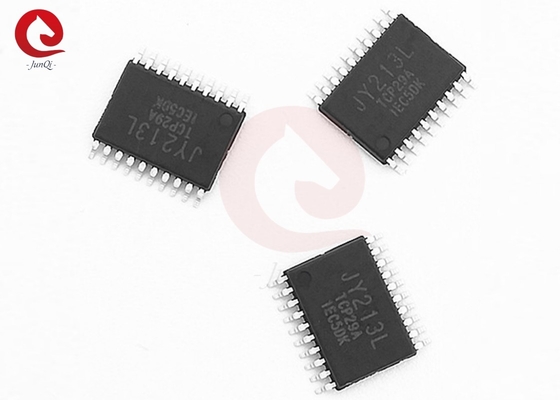

Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | JEUNKEI |
| Orzecznictwo: | ISO9001,CE |
| Numer modelu: | JY213L |
| Minimalne zamówienie: | 50szt (próbka dostępna) |
|---|---|
| Cena: | USD0.5-USD1/PC |
| Szczegóły pakowania: | pakiet do eksportu |
| Czas dostawy: | zależy od ilości zamówienia / do negocjacji |
| Zasady płatności: | T / T, Western Union, Paypal |
| Możliwość Supply: | 1000 SZTUK DZIENNIE |
| nazwisko: | Sterownik bramki trójfazowej 90 V | Model nr.: | JY213L |
|---|---|---|---|
| kompatybilna z logiką wejściową: | 3,3 V i 5 V | IO+/IO-: | +1,2A/-2,0A przy VCC=15V,VBS=15V |
| Zakres temperatury pracy: | 40℃~125℃ | Pakiet o niewielkich rozmiarach: | TSSOP20L/24L,173mil |
| Kolor: | czarny | Zastosowanie: | Falownik ogólnego przeznaczenia |
| Podkreślić: | SSOP-20 Napęd pół mostkowy,90 V napęd pół mostkowy,3 Faza napędu pół mostka |
||
Opis:
JY213L jest szybkim 3-fazowym sterownikiem bramy dla urządzeń MOSFET i IGBT o mocy z trzema niezależnymi kanałami wyjściowymi wysokiej i niskiej strony.Wbudowana ochrona przed martwym czasem i ochrona przed strzelaniną zapobiegają uszkodzeniom półmostkaObwody UVLO zapobiegają awarii, gdy napięcie VCC i VBS jest niższe niż określone progi. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage tolerance. Włączony jest pin enable (EN), dzięki któremu w trybie czuwania można ustawić układ w stanie niskiego prądu w stanie spokoju, aby zapewnić długą żywotność baterii.
Charakterystyka:
• Zintegrowany napęd 90V na pół mostku
• Możliwość uruchomienia nawet 3-fazowych bram półmocowych
• Wbudowana dioda paska butów dla każdego kanału bocznego
• Wbudowana ochrona czasu martwego
• Ochrona od strzałów
• Pod blokadą napięcia dla VCC i VBS
• Niskie napięcie robocze 05,5 V dla VCC i VBS
• 3,3V i 5V zgodne z logiką wejścia
• Włączenie szpilki (EN) w przypadku niskiego prądu czuwania
• IO+/IO-: +1,2A/2,0A przy VCC=15V, VBS=15V
• Wbudowany martwy czas
• Obwód tłumienia hałasu dV/dt w trybie wspólnym
• Tolerancja ujemnego napięcia przejściowego
• Niski poziom napędu bramy dI/dt dla lepszej odporności na hałas
• zakres pracy od ¥40 do 125oC
• Pakiet małych odcisków
Zastosowanie:
• E-BIKE/trójfazowy sterownik silnika do narzędzi elektrycznych
• sterowanie mini/mikromotorem z akumulatorem
• Inwerter ogólnego przeznaczenia
Diagram bloku:
Typowy obwód zastosowania:
Konfiguracja PIN:
Opis kodu PIN:
| Nazwa szpilki | Opis | Numer PIN. | |
| TSSOP20L | TSSOP24L | ||
| HIN1 | Wprowadzenie logiczne dla sterownika bramy wysokiej strony fazy-1 | 1 | 1 |
| HIN2 | Wprowadzenie logiczne dla sterownika bramy wysokiej strony fazy 2 | 2 | 2 |
| HIN3 | Wprowadzenie logiczne dla sterownika bramy wysokiej strony fazy 3 | 3 | 3 |
| LIN1 | Wprowadzenie logiki dla sterownika bramki niskiej fazy-3 | 4 | 4 |
| LIN2 | Wprowadzenie logiki dla sterownika bramki niskiej fazy-3 | 5 | 5 |
| LIN3 | Wprowadzenie logiki dla sterownika bramki niskiej fazy-3 | 6 | 6 |
| Działalność | Wprowadzenie logiczne do sterowania trybem czuwania | - | 7 |
| Wpływ | Napęd zasilania logiczny i sterowniki bramki niskiej | 7 | 8 |
| COM | Zwierzchnia logiczna i sterowniki bramki niskiej strony | 8 | 9 |
| LO3 | Wynik sterownika bramy w dół w fazie 3 | 9 | 10 |
| LO2 | Wynik sterownika bramy w dół w fazie 2 | 10 | 11 |
| LO1 | Wynik sterownika bramy w dolnej fazie-1 | 11 | 12 |
| NC. | - | 13 | |
| VS3 | Faza 3 wysokiego biegnika płynącego z napędem offsetowym | 12 | 14 |
| HO3 | Wynik sterownika wysokiej strony fazy 3 | 13 | 15 |
| VB3 | Faza 3 - pływające zasilanie kierowcy z wysokiej strony | 14 | 16 |
| NC. | Nie podłączony | - | 17 |
| VS2 | Faza 2 wysokiej napięcia napędowej napędu pływającego ze strony sterownika | 15 | 18 |
| HO2 | Wynik sterownika wysokiej strony fazy 2 | 16 | 19 |
| VB2 | Faza 2 - pływające zasilanie kierowcy z wysokiej strony | 17 | 20 |
| NC. | Nie podłączony | - | 21 |
| VS1 | Faza 1 napięcie przesunięte z napędu pływającego z napędem napędowym wysokiej strony sterownika | 18 | 22 |
| HO1 | Wynik sterownika wysokiej strony fazy-1 | 19 | 23 |
| VB1 | Faza 1 - pływające zasilanie kierowcy z wysokiej strony | 20 | 24 |
Informacje o opakowaniu:
