Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | juyi |
| Orzecznictwo: | ISO9001,CE |
| Numer modelu: | JY8N5M |
| Minimalne zamówienie: | 50szt (próbka dostępna) |
|---|---|
| Cena: | USD0.5-USD1/PC |
| Szczegóły pakowania: | pakiet do eksportu |
| Czas dostawy: | zależy od ilości zamówienia / do negocjacji |
| Zasady płatności: | T / T, Western Union, Paypal |
| Możliwość Supply: | 10000 sztuk na miesiąc |

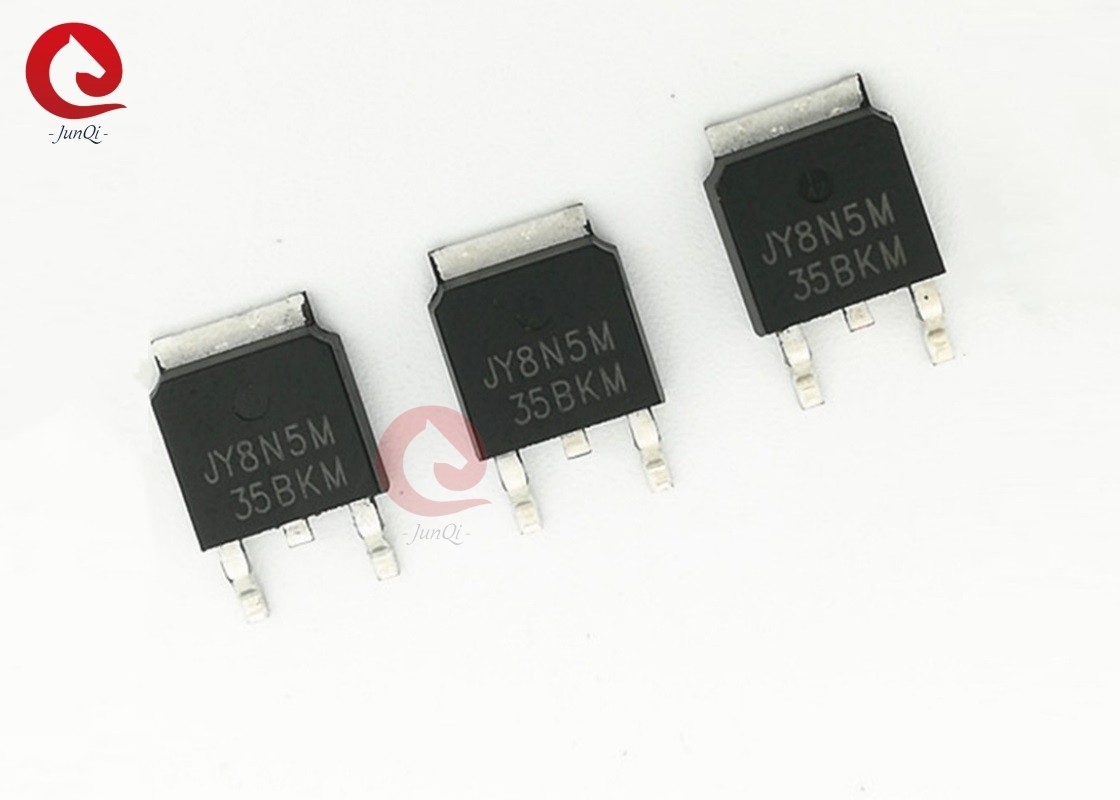

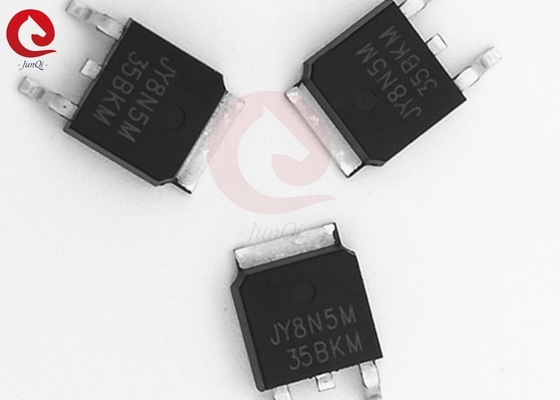

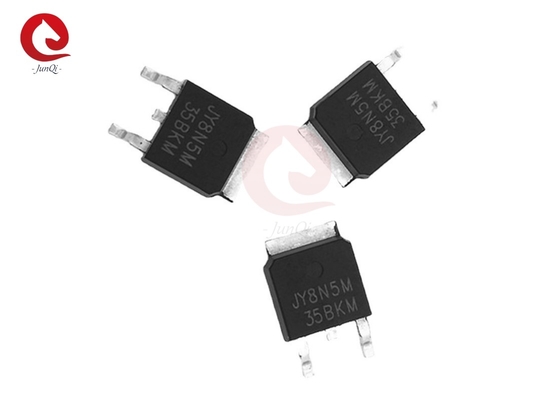

| nazwisko: | MOSFET zasilania w trybie wzmocnienia kanału N | Model nr.: | JY8N5M |
|---|---|---|---|
| Rodzaj: | kanał N | Napięcie dren-źródło: | 500 V |
| Napięcie bramka-źródło: | ±30 V | Ciągły prąd drenażowy: | 8A (Tc=25℃) |
| Impulsowy prąd drenu: | 30A | Maksymalne rozpraszanie mocy: | 80 W |
| Kolor: | czarny | ||
| Podkreślić: | Moduł wzmocnienia mocy wysokiej,500V 4A wzmocnienie trybu mocy mosfet,wzrost mocy w trybie mosfet 500V 4A |
||
Opis ogólny:
Produkt wykorzystuje zaawansowane techniki obróbki płaskiej w celu osiągnięcia wysokiej gęstości komórek i zmniejsza opór włączony z wysoką liczbą powtarzających się lawin.Te cechy łączą się, aby ten projekt był niezwykle wydajny i niezawodny.
urządzenie przeznaczone do zastosowań w zakresie przełączania zasilania i szerokiej gamy innych zastosowań.
Charakterystyka:
● 500V/8A, RDS ((ON) =0,75Ω@VGS=10V ((typowe)
●Szybkie przełączanie i odwracanie ciała
● Doskonałe opakowanie, dzięki któremu ciepło dobrze rozprasza się
Zastosowanie:
● Oświetlenie
● Wysokiej wydajności źródła zasilania
Opis kodu PIN:
Maksymalne wartości absolutne ((Tc=25°C, o ile nie zaznaczono inaczej):
| Symbol | Parametry | Ocena | Jednostka | |
| VDS | Napięcie źródła odpływu | 40 | V | |
| VGS | Napięcie źródła bramy | ± 30 | V | |
| Ja...D | Prąd ciągłego odpływu | Tc=25°C | 8 | A |
| Tc=100°C | 4.8 | |||
| Ja...DM | Prąd odpływowy pulsowy | 30 | A | |
| PD | Maksymalne rozpraszanie mocy | 80 | W | |
| TJTSTG | Zakres temperatur połączenia roboczego i magazynowania | -55~+150 | °C | |
| RΘJC | Odporność termiczna - połączenie z obudową | 1.56 | °C/W | |

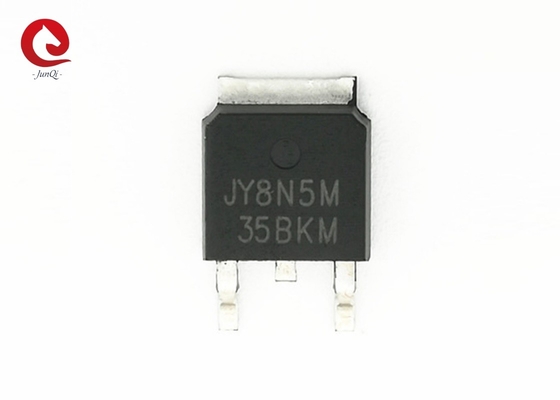

TO-252 Opis pakietu:
| Symbol | Wymiary w milimetrach | Wymiary w calach | ||
| Min. | Max, proszę. | Min. | Max, proszę. | |
| A | 2.200 | 2.400 | 0.087 | 0.094 |
| A1 | 0.000 | 0.127 | 0.000 | 0.005 |
| b | 0.660 | 0.860 | 0.026 | 0.034 |
| c | 0.460 | 0.580 | 0.018 | 0.023 |
| D | 6.500 | 6.700 | 0.256 | 0.264 |
| D1 | 5.100 | 5.460 | 0.201 | 0.215 |
| D2 | 0.483TYP. | 0.190 TYP. | ||
| E | 6.000 | 6.2000 | 0.236 | 0.244 |
| e | 2.186 | 2.386 | 0.086 | 0.094 |
| L | 9.800 | 10.400 | 0.386 | 0.409 |
| L1 | 2.900 TYP | 0.114 TYP. | ||
| L2 | 1.400 | 1.700 | 0.055 | 0.067 |
| L3 | 1.600 TYP | 0.063 TYP. | ||
| L4 | 0.600 | 1.000 | 0.024 | 0.039 |
| ø | 1.100 | 1.300 | 0.043 | 0.051 |
| Świat | 0° | 8° | 0° | 8° |
| h | 0.000 | 0.300 | 0.000 | 0.012 |
| V | 5.350 TYP. | 0.211 TYP. | ||
