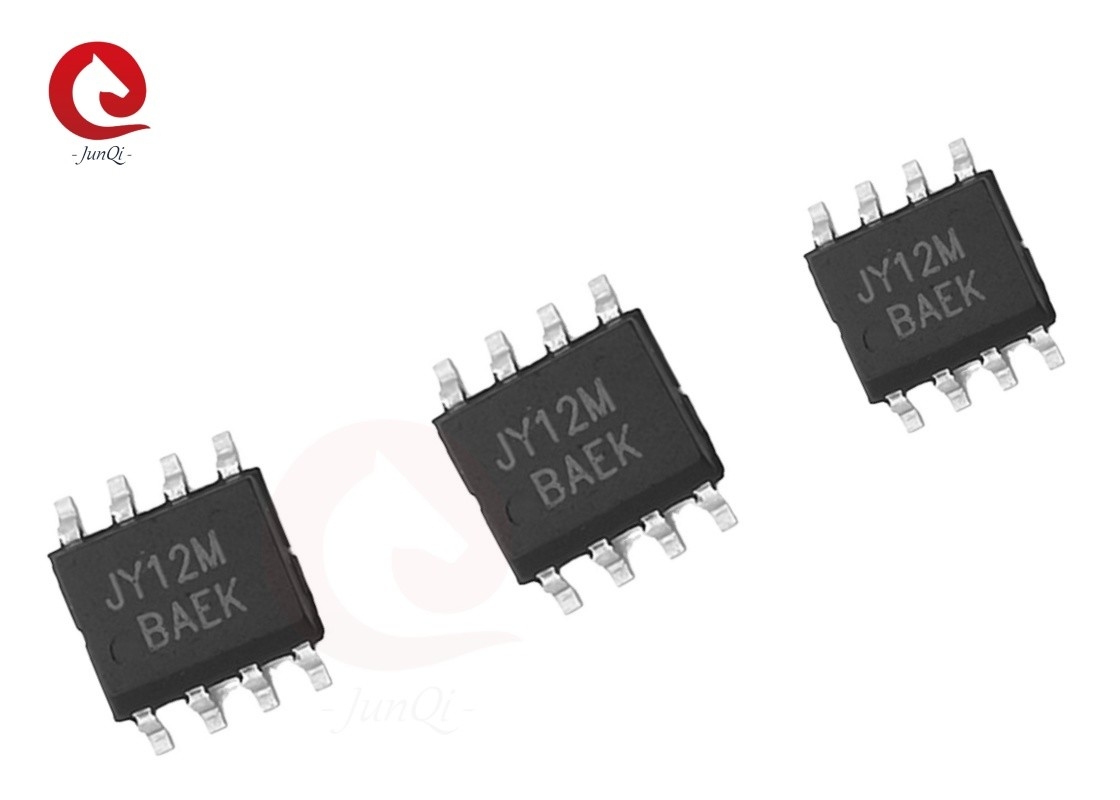

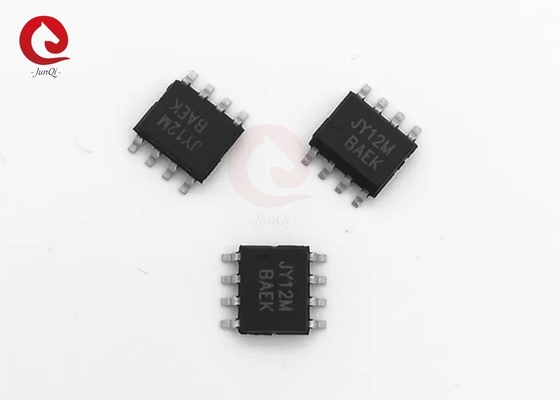

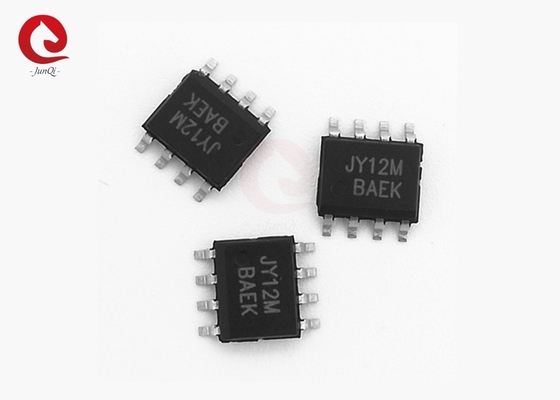

N i P kanał 30V MOSFET JY12M 3-fazowy H mostek BLDC

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	JUYI
Orzecznictwo:	ISO9001,CE
Numer modelu:	JY12M

Zapłata:

Minimalne zamówienie:	50szt (próbka dostępna)
Cena:	USD0.5-USD1/PC
Szczegóły pakowania:	pakiet do eksportu
Czas dostawy:	zależy od ilości zamówienia / do negocjacji
Zasady płatności:	T / T, Western Union, Paypal
Możliwość Supply:	10000 sztuk na miesiąc

Kontakt

Szczegółowy opis produktu

nazwisko:	Tranzystor MOSFET 30 V z kanałem N i P	Model nr.:	JY12M
Napięcie dren-źródło:	30V	Napięcie bramka-źródło:	±20 V
Impulsowy prąd drenu:	30A	Maksymalne rozpraszanie mocy:	1,5 W
Robocza temperatura złącza:	-55~150℃	Zastosowanie:	Przetwornica DC/DC
Kolor:	czarny
Podkreślić:	n i p moduł wzmocnienia kanału moc mosfet , MOSFET zasilania w trybie wzmocnienia kanału N , Tryb wzmacniania mosfetów kanału 30v n

Ogólne opisy:

JY12M to tranzystory pola mocy w trybie wzmocnienia logiki N i P Channel wytwarzane z wykorzystaniem technologii okopów DMOS o wysokiej gęstości komórek.Ten proces wysokiej gęstości jest specjalnie dostosowany do zminimalizowania oporu w stanieUrządzenia te są szczególnie odpowiednie do zastosowań o niskim napięciu, takich jak telefon komórkowy i notebook, zarządzanie zasilaniem komputera i inne obwody zasilane bateriami, w których przełączanie wysokiej strony,i niskie straty mocy w linii są potrzebne w bardzo małym pakiecie montażu powierzchniowego.

Charakterystyka:

Urządzenie	RDS ((ON)Max.	Ja...DMAX(25°C)
N-kanał	20mΩ@VGS=10V	8.5A
N-kanał	32mΩ@VGS=4,5V	7.0A
P-kanał	45mΩ@VGS=-10V	-5,5A
P-kanał	85mΩ@VGS= -4,5 V	-4.1A

*Niska pojemność wejściowa

*Szybka prędkość przełączania

Zastosowanie:

● Zarządzanie energią
● Konwerter prądu stałego
● sterowanie silnikiem prądu stałego
● Inwerter telewizora LCD i monitora
● Inwerter CCFL

Konfiguracja PIN:

N i P kanał 30V MOSFET JY12M 3-fazowy H mostek BLDC 0

Maksymalne wartości absolutne (Ta=25°C), chyba że podano inaczej:

Parametry		Symbol	N kanał		Kanał P		Jednostka
			10 sekund	Stały.	10 sekund.	Stały.
Napięcie źródła odpływu		VDSS	30		- 30		V
Napięcie źródła bramy		VDSS	± 20		± 20
Prąd ciągłego odpływu	Ta=25°C	Ja...D	8.5	6.5	- Siedem.0	- Pięć.3	A
	Ta=70°C		6.8	5.1	- Pięć.5	- Cztery.1
Prąd odpływowy pulsowy		Ja...DM	30		- 30
Maksymalne rozpraszanie mocy	Ta=25°C	PD	1.5				W
	Ta=70°C		0.95
Temperatura łącznika roboczego		TJ	-55 ~ 150				°C
Połączenie odporności termicznej z otoczeniem		R∆JA	61	100	62	103	°C/W
Połączenie oporu cieplnego z obudową		RΘJC	15		15		°C/W

Opis pakietu SOP-8:

Brzmi nieco	Milimetrów
Brzmi nieco	Min.	Maksymalnie
A	1.35	1.75
A1	0.10	0.25
B	0.35	0.49
C	0.18	0.25
D	4.80	5.00
E	3.80	4.00
e	1.27BSC
H	5.80	6.20
h	0.25	0.50
L	0.40	1.25
Świat	0°	7°
