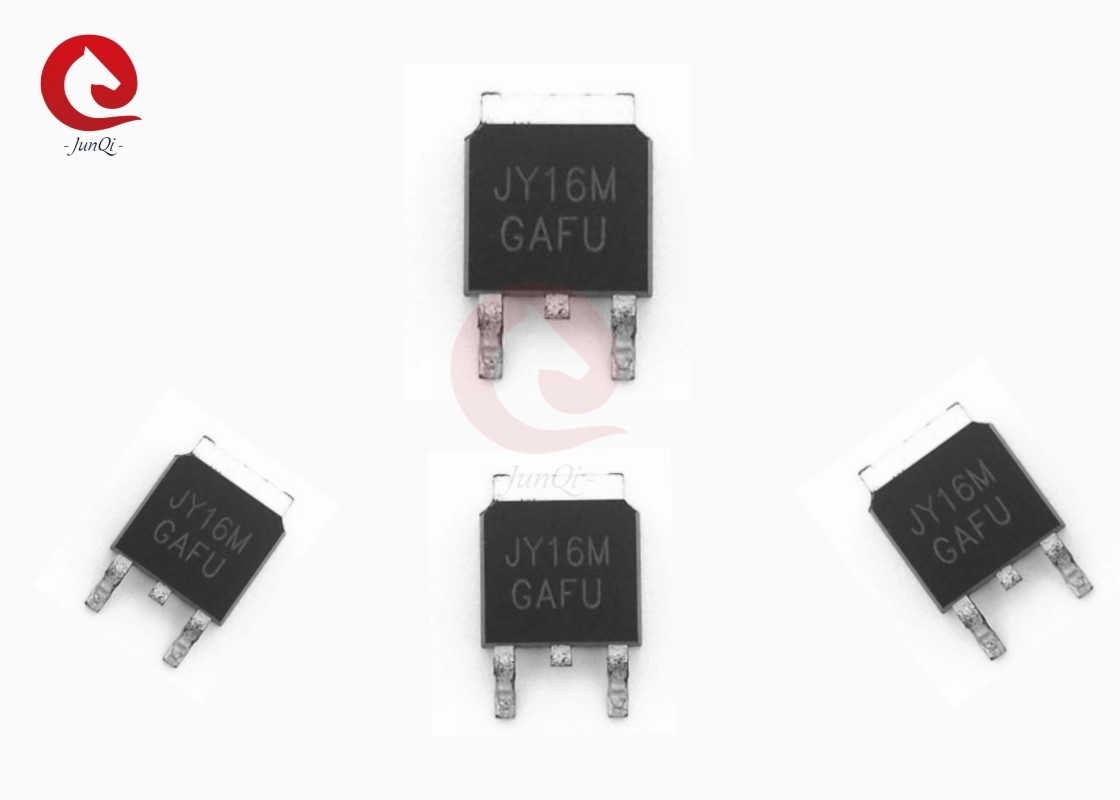

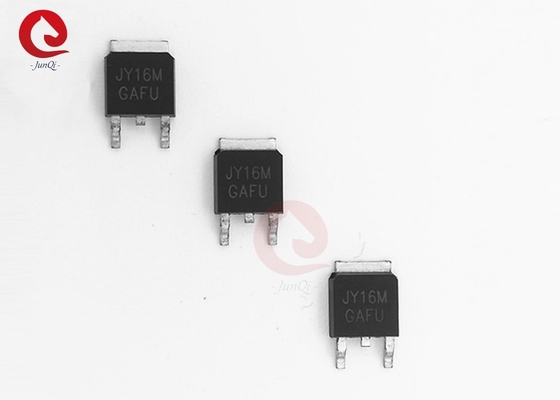

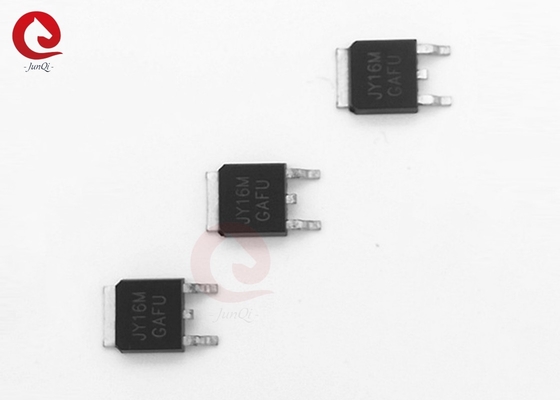

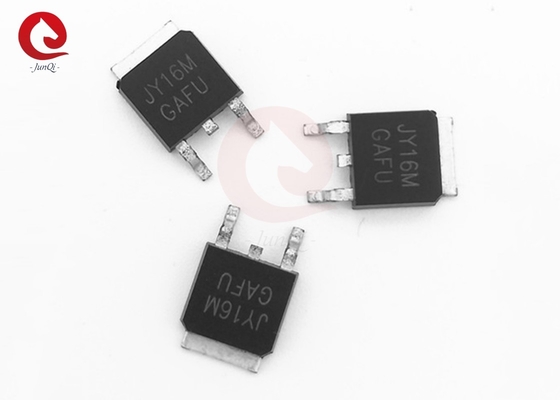

JY16M N Modu wzmocnienia kanału MOSFET zasilania dla aplikacji przełączania mocy

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	JUYI
Orzecznictwo:	ISO9001,CE
Numer modelu:	JY16M

Zapłata:

Minimalne zamówienie:	50szt (próbka dostępna)
Cena:	USD0.5-USD1/PC
Szczegóły pakowania:	pakiet do eksportu
Czas dostawy:	zależy od ilości zamówienia / do negocjacji
Zasady płatności:	T / T, Western Union, Paypal
Możliwość Supply:	10000 sztuk na miesiąc

Kontakt

Szczegółowy opis produktu

nazwisko:	MOSFET mocy	Model nr.:	JY16M
Rodzaj:	kanał N	Napięcie dren-źródło:	600 V
Napięcie bramka-źródło:	±30 V	Ciągły prąd spustowy:	4A (Ta=25℃)
Impulsowy prąd drenu:	16A	Maksymalna moc rozpraszana:	33 W
Kolor:	czarny	kształt:	kwadrat
Podkreślić:	JY16M tryb wzmacniania mosfetów , Tryb wzmacniania N-kanału mosfet , Przełączanie mocy w trybie wzmocnienia mosfet

Opis ogólny:

JY16M wykorzystuje najnowsze techniki przetwarzania okopów, aby osiągnąć wysoką gęstość komórek i zmniejszyć opór wraz z wysoką liczbą powtarzających się lawin.Te cechy łączą się, aby ten projekt był niezwykle wydajnym i niezawodnym urządzeniem do stosowania w aplikacji przełączania mocy i szerokiej gamy innych aplikacji.

Charakterystyka:

● 600V/4A, RDS ((ON) =2.6Ω@VGS=10V
● Szybkie przełączanie i odwrotne odzyskiwanie
● Doskonałe opakowanie, dzięki któremu ciepło dobrze rozprasza się

Zastosowanie:

● Oświetlenie
● Wysokiej wydajności zasilanie w trybie przełącznika

Opis kodu PIN:

JY16M N Modu wzmocnienia kanału MOSFET zasilania dla aplikacji przełączania mocy 0

Maksymalne wartości absolutne ((Ta=25°C, chyba że zaznaczone inaczej):

Symbol	Parametry		Ocena	Jednostka
VDS	Napięcie źródła odpływu		600	V
VGS	Napięcie źródła bramy		± 30	V
Ja...D	Prąd ciągłego odpływu	Tc=25°C	4	A
Ja...D	Prąd ciągłego odpływu	Tc=100°C	2.9	A
Ja...DM	Prąd odpływowy pulsowy		16	A
PD	Maksymalne rozpraszanie mocy		33	W
TJTSTG	Zakres temperatur połączenia roboczego i magazynowania		-55~+150	°C
RΘJC	Odporność termiczna - połączenie z obudową		1.56	°C/W
R∆JA	Odporność termiczna - połączenie z otoczeniem		62	°C/W

TO220F-3 Opis pakietu:

SYMBOL	MM			INCH			SYMBOL	MM			INCH
SYMBOL	Min.	Nazwa	Max.	Min.	Nazwa	Max.	SYMBOL	Min.	Nazwa	Max.	Min.	Nazwa	Max.
A	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
