Tworzenie wartości dla klientów. Uczciwość i wygrana-wygrana.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | JUYI |
| Orzecznictwo: | ISO9001,CE |
| Numer modelu: | JY2605M |
| Minimalne zamówienie: | 50szt (próbka dostępna) |
|---|---|
| Cena: | USD0.5-USD1/PC |
| Szczegóły pakowania: | pakiet do eksportu |
| Czas dostawy: | zależy od ilości zamówienia / do negocjacji |
| Zasady płatności: | T / T, Western Union, Paypal |
| Możliwość Supply: | 10000 sztuk na miesiąc |

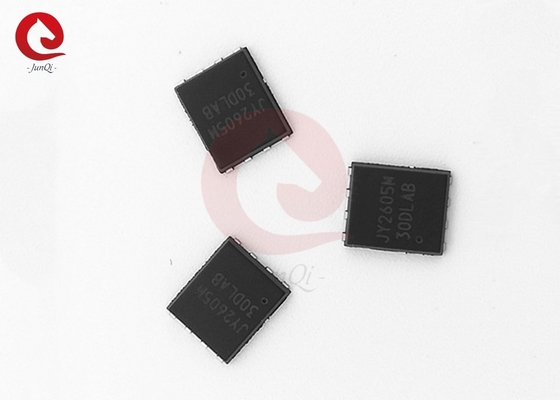

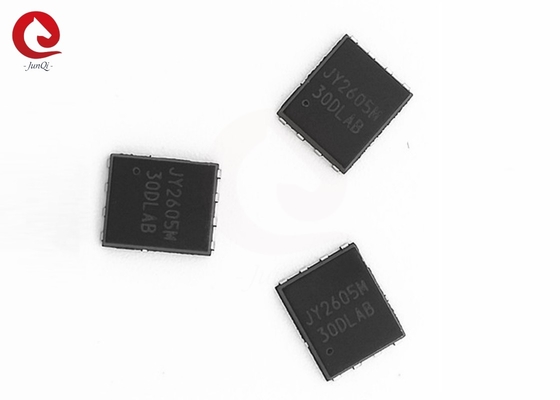

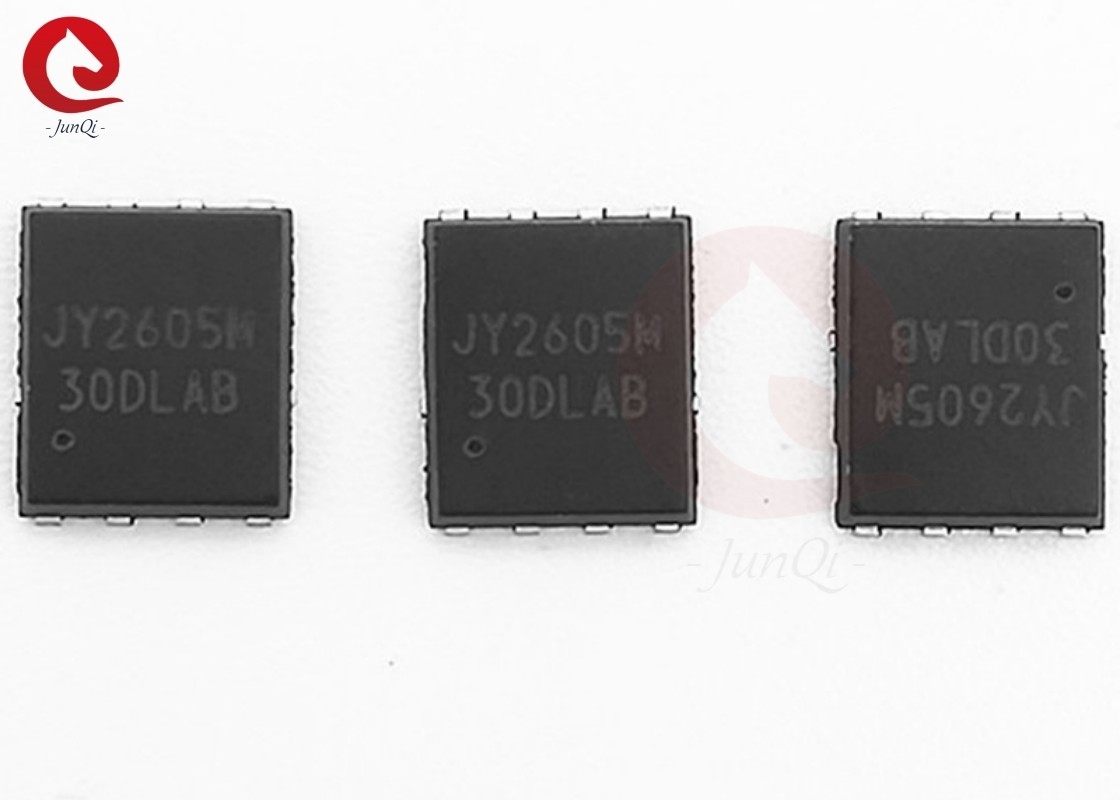

| nazwisko: | MOSFET zasilania w trybie wzmocnienia kanału N | Model nr.: | JY2605M |
|---|---|---|---|
| Rodzaj: | Podwójny kanał N | Napięcie dren-źródło: | 60 V |
| Napięcie bramkowane: | ±20 V | Ciągły prąd spustowy: | 50A (Ta=25℃) |
| Impulsowy prąd odpływowy: | 185A | Maksymalne rozpraszanie mocy: | 65 W |
| kształt: | kwadrat | Kolor: | czarny |
| Podkreślić: | Moduł wzmocnienia mocy podwójnej kanału,12V wzmocnienie trybu moc mosfet,24V wzmocnienie trybu moc mosfet |
||
Opis ogólny:
Produkt wykorzystuje najnowsze techniki przetwarzania okopów w celu osiągnięcia wysokiej gęstości komórek i zmniejsza opór włączania przy niskim ładowaniu bramy.Te cechy łączą się, aby ten projekt był niezwykle wydajnym i niezawodnym urządzeniem do stosowania w aplikacji przełączania mocy i szerokiej gamy innych aplikacji.
Charakterystyka:
● 60V/50A, RDS ((ON) =14mΩ@VGS=10V ((typowy)
● Szybkie przełączanie i odwrotne odzyskiwanie
● Pełna charakterystyka napięcia i prądu lawin
● Doskonałe opakowanie, dzięki któremu ciepło dobrze rozprasza się
Zastosowanie:
● Aplikacja przełączania mocy
● Synchroniczna korekcja
● Silnik napędowy dla systemów 12V-24V
Opis kodu PIN:
Maksymalne wartości absolutne ((Tc=25°C, o ile nie zaznaczono inaczej):
| Symbol | Parametry | Ocena | Jednostka | |
| VDS | Napięcie źródła odpływu | 60 | V | |
| VGS | Napięcie źródła bramy | ± 20 | V | |
| Ja...D | Prąd ciągłego odpływu | Tc=25°C | 50 | A |
| Tc=100°C | 35 | |||
| Ja...DM | Prąd odpływowy pulsowy | 185 | A | |
| PD | Maksymalne rozpraszanie mocy | 65 | W | |
| TJTSTG | Zakres temperatur połączenia roboczego i magazynowania | -55~+175 | °C | |
| RΘJC | Odporność termiczna - połączenie z obudową | 2.3 | °C/W | |

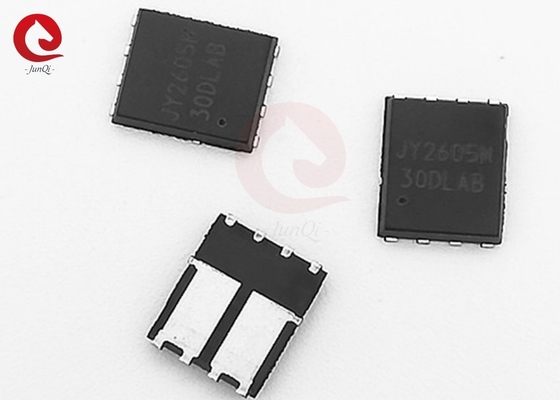

DFN5*6 Opis pakietu:
| Symbol | Często | |||
| mm | Calownik | |||
| Min. | Max, proszę. | Min. | Max, proszę. | |
| A | 1.03 | 1.17 | 0.0406 | 0.0461 |
| b | 0.34 | 0.48 | 0.0134 | 0.0189 |
| c | 0.203 BSC | 0.0080 BSC | ||
| D | 4.80 | 5.40 | 0.1890 | 0.2126 |
| D1 | 4.80 | 5.00 | 0.1890 | 0.1969 |
| D2 | 4.11 | 4.31 | 0.1620 | 0.1700 |
| D3 | 1.60 | 1.80 | 0.0629 | 0.0708 |
| E | 5.95 | 6.15 | 0.2343 | 0.2421 |
| E1 | 5.65 | 5.85 | 0.2224 | 0.2303 |
| E2 | 3.30 | 3.50 | 0.1300 | 0.1378 |
| E3 | 1.70 | / | 0.0630 | / |
| e | 1.27 BSC | 0.05 BSC | ||
| L | 0.05 | 0.25 | 0.0019 | 0.0098 |
| L1 | 0.38 | 0.50 | 0.0150 | 0.0197 |
| L2 | 0.38 | 0.50 | 0.0150 | 0.0197 |
| i | / | 0.18 | / | 0.0070 |
| k | 0.5 | 0.7 | 0.0197 | 0.0276 |
